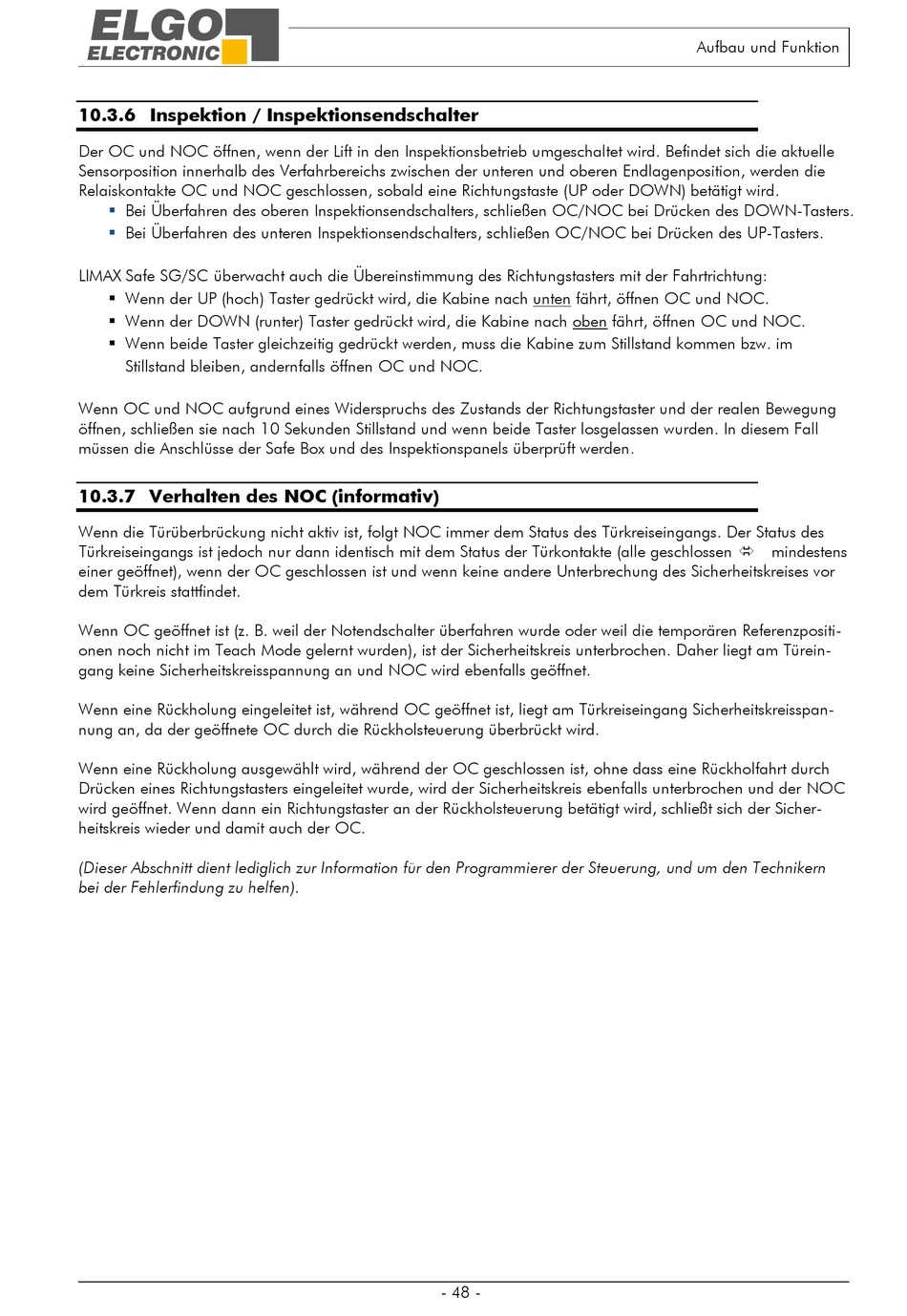

10.3.6 Inspektion / Inspektionsendschalter

Der OC und NOC öffnen, wenn der Lift in den Inspektionsbetrieb umgeschaltet wird. Befindet sich die aktuelle
Sensorposition innerhalb des Verfahrbereichs zwischen der unteren und oberen Endlagenposition, werden die
Relaiskontakte OC und NOC geschlossen, sobald eine Richtungstaste (UP oder DOWN) betätigt wird.
Bei Überfahren des oberen Inspektionsendschalters, schließen OC/NOC bei Drücken des DOWN-Tasters.

Bei Überfahren des unteren Inspektionsendschalters, schließen OC/NOC bei Drücken des UP-Tasters.

LIMAX Safe SG/SC überwacht auch die Übereinstimmung des Richtungstasters mit der Fahrtrichtung:
 Wenn der UP (hoch) Taster gedrückt wird, die Kabine nach unten fährt, öffnen OC und NOC.
 Wenn der DOWN (runter) Taster gedrückt wird, die Kabine nach oben fährt, öffnen OC und NOC.
 Wenn beide Taster gleichzeitig gedrückt werden, muss die Kabine zum Stillstand kommen bzw. im
Stillstand bleiben, andernfalls öffnen OC und NOC.
Wenn OC und NOC aufgrund eines Widerspruchs des Zustands der Richtungstaster und der realen Bewegung
öffnen, schließen sie nach 10 Sekunden Stillstand und wenn beide Taster losgelassen wurden. In diesem Fall
müssen die Anschlüsse der Safe Box und des Inspektionspanels überprüft werden.

10.3.7 Verhalten des NOC (informativ)

Wenn die Türüberbrückung nicht aktiv ist, folgt NOC immer dem Status des Türkreiseingangs. Der Status des
Türkreiseingangs ist jedoch nur dann identisch mit dem Status der Türkontakte (alle geschlossen mindestens
einer geöffnet), wenn der OC geschlossen ist und wenn keine andere Unterbrechung des Sicherheitskreises vor
dem Türkreis stattfindet.
Wenn OC geöffnet ist (z. B. weil der Notendschalter überfahren wurde oder weil die temporären Referenzpositi-
onen noch nicht im Teach Mode gelernt wurden), ist der Sicherheitskreis unterbrochen. Daher liegt am Türein-
gang keine Sicherheitskreisspannung an und NOC wird ebenfalls geöffnet.
Wenn eine Rückholung eingeleitet ist, während OC geöffnet ist, liegt am Türkreiseingang Sicherheitskreisspan-
nung an, da der geöffnete OC durch die Rückholsteuerung überbrückt wird.
Wenn eine Rückholung ausgewählt wird, während der OC geschlossen ist, ohne dass eine Rückholfahrt durch
Drücken eines Richtungstasters eingeleitet wurde, wird der Sicherheitskreis ebenfalls unterbrochen und der NOC
wird geöffnet. Wenn dann ein Richtungstaster an der Rückholsteuerung betätigt wird, schließt sich der Sicher-
heitskreis wieder und damit auch der OC.
(Dieser Abschnitt dient lediglich zur Information für den Programmierer der Steuerung, und um den Technikern
bei der Fehlerfindung zu helfen).
