8.3.12.1 LIMAX Safe SG
Wenn der Lift keine A3-zertifizierte Sicherheitsbremse hat, muss der Geschwindigkeitsbegrenzer oder die Fang-
vorrichtung in jedem Fall durch das LIMAX Safe SG elektronisch ausgelöst werden.
Wenn der Lift eine A3-zertifizierte Sicherheitsbremse hat, kann der Benutzer wahlweise ein LIMAX Safe SC oder
auch ein LIMAX Safe SG verwenden, um z. B. die EN81-20 §5.6.2.2.1.1.a.) zu erfüllen.
Es ist egal ob der Benutzer ein LIMAX Safe SG wählen muss (wegen der fehlenden A3 Bremse) oder ob es die
freie Entscheidung ist einen LIMAX Safe SG zu benutzen:
In jedem Fall in dem ein LIMAX Safe SG genutzt wird, muss der Anschluss von SGC-IN, SGC-OUT und SGC-FB
wie in Abbildung 8 und Abbildung 12 beschrieben durchgeführt werden.
ext. Versorgung
Safe Box
SGC-IN
SGC-OUT
SGC-FB

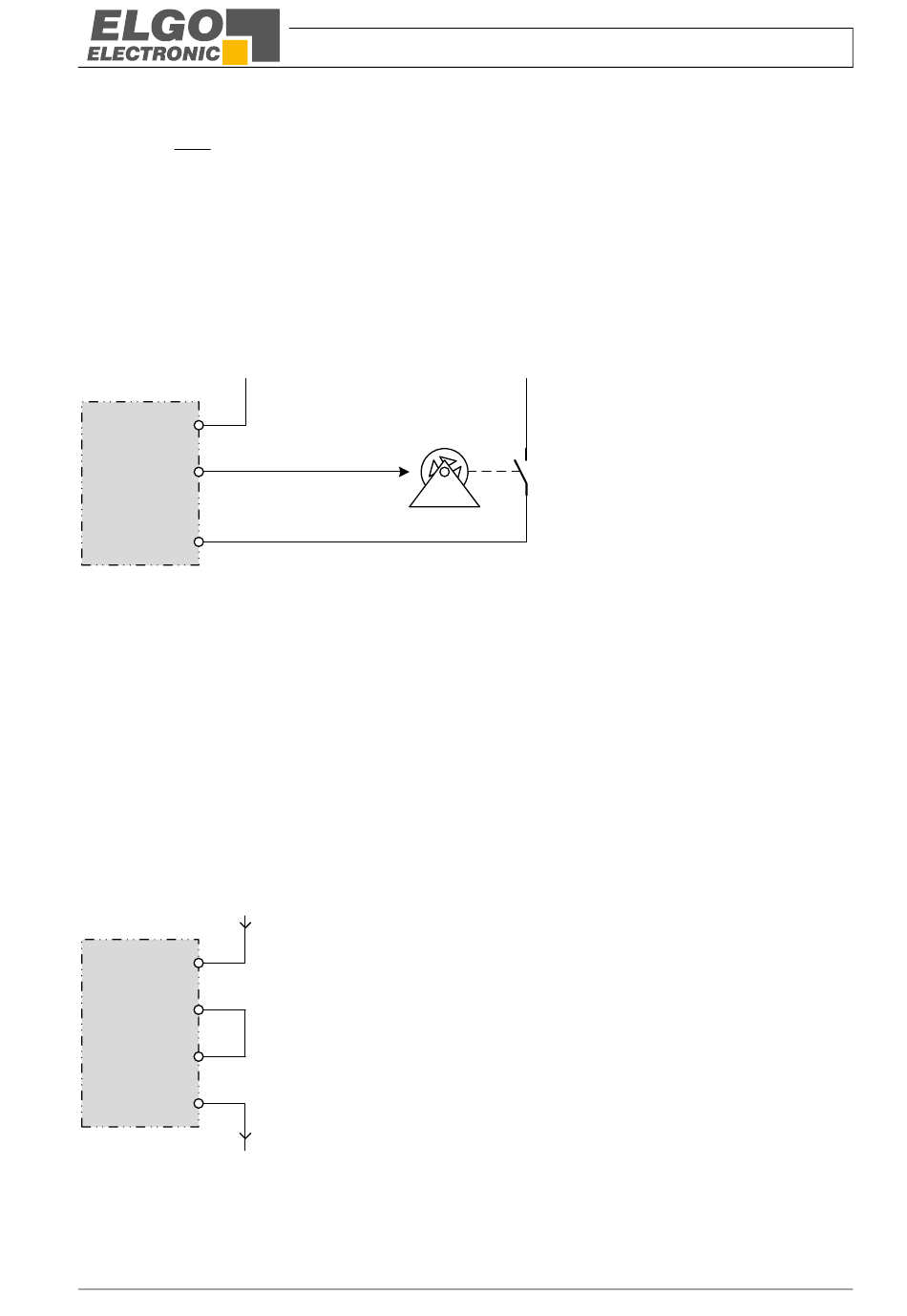

Abbildung 12: SGC Integrationsplan für LIMAX Safe SG
Die Auslösespule des Sperrelements am Geschwindigkeitsbegrenzer muss extern versorgt werden. Deshalb löst
die Netzspannung den Geschwindigkeitsbegrenzer aus und der Geschwindigkeitsbegrenzer wird gesperrt, wenn
die Versorgung der Auslösespule getrennt ist. SGC-IN und SGC-OUT sind auf eine Weise angeschlossen, dass
ein offener Kontakt zwischen SGC-IN und SGC-OUT die Spannungsversorgung trennt. Ein geschlossener Kon-
takt zwischen SGC-IN und SGC-OUT verbindet die Spannungsversorgung zur Auslösespule.
Der Rückkopplungsschalter am Geschwindigkeitsbegrenzer ist an 24 V angeschlossen.
Die geschalteten 24 V sind über das Hängekabel mit dem LIMAX33 Safe Eingang SGC-FB verbunden.
8.3.12.2 LIMAX Safe SC
Wenn ein LIMAX Safe SC genutzt wird, muss der SGC-Ausgang in Reihe zum NOC geschalten werden.
Der Feedback Eingang ist nicht erforderlich. Lassen Sie in diesem Fall die Leitung offen.
von externer
Versorgung
Safe Box
NOC-IN
NOC-OUT
SGC-IN
SGC-OUT
Zum Hauptschütz
Abbildung 13: SGC Integrationsplan für LIMAX Safe SC
Zur Blockiervorrichtung
(Geschwindigkeitsbegrenzer
oder Fangvorrichtung
+24 V
- 32 -
