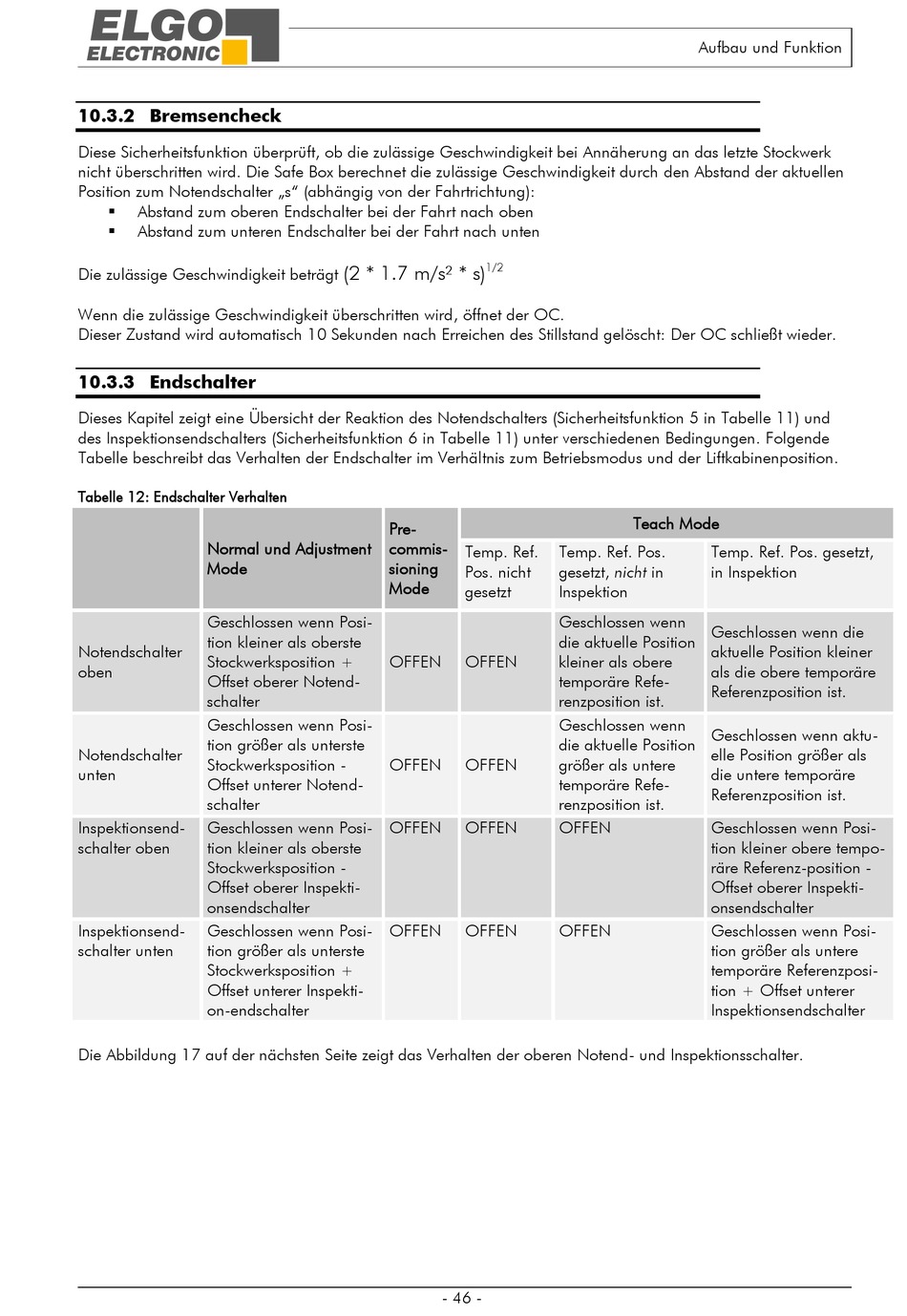

10.3.2 Bremsencheck

Diese Sicherheitsfunktion überprüft, ob die zulässige Geschwindigkeit bei Annäherung an das letzte Stockwerk
nicht überschritten wird. Die Safe Box berechnet die zulässige Geschwindigkeit durch den Abstand der aktuellen
Position zum Notendschalter „s" (abhängig von der Fahrtrichtung):
Abstand zum oberen Endschalter bei der Fahrt nach oben

Abstand zum unteren Endschalter bei der Fahrt nach unten

Die zulässige Geschwindigkeit beträgt
Wenn die zulässige Geschwindigkeit überschritten wird, öffnet der OC.
Dieser Zustand wird automatisch 10 Sekunden nach Erreichen des Stillstand gelöscht: Der OC schließt wieder.

10.3.3 Endschalter

Dieses Kapitel zeigt eine Übersicht der Reaktion des Notendschalters (Sicherheitsfunktion 5 in Tabelle 11) und
des Inspektionsendschalters (Sicherheitsfunktion 6 in Tabelle 11) unter verschiedenen Bedingungen. Folgende
Tabelle beschreibt das Verhalten der Endschalter im Verhältnis zum Betriebsmodus und der Liftkabinenposition.

Tabelle 12: Endschalter Verhalten

Normal und Adjustment
Mode
Geschlossen wenn Posi-
tion kleiner als oberste
Notendschalter
Stockwerksposition +
oben
Offset oberer Notend-
schalter
Geschlossen wenn Posi-
tion größer als unterste
Notendschalter
Stockwerksposition -
unten
Offset unterer Notend-
schalter
Inspektionsend- Geschlossen wenn Posi-
schalter oben tion kleiner als oberste
Stockwerksposition -
Offset oberer Inspekti-
onsendschalter
Inspektionsend- Geschlossen wenn Posi-
schalter unten tion größer als unterste
Stockwerksposition +
Offset unterer Inspekti-
on-endschalter
Die Abbildung 17 auf der nächsten Seite zeigt das Verhalten der oberen Notend- und Inspektionsschalter.
(2 * 1.7 m/s² * s) 1/2
Pre-
commis-
Temp. Ref.
sioning
Pos. nicht
Mode
gesetzt
OFFEN OFFEN
OFFEN OFFEN
OFFEN OFFEN
OFFEN OFFEN
- 46 -
Aufbau und Funktion
Teach Mode
Temp. Ref. Pos. Temp. Ref. Pos. gesetzt,
gesetzt, nicht in in Inspektion
Inspektion
Geschlossen wenn
Geschlossen wenn die
die aktuelle Position
aktuelle Position kleiner
kleiner als obere
als die obere temporäre
temporäre Refe-
Referenzposition ist.
renzposition ist.
Geschlossen wenn
Geschlossen wenn aktu-
die aktuelle Position
elle Position größer als
größer als untere
die untere temporäre
temporäre Refe-
Referenzposition ist.
renzposition ist.
OFFEN Geschlossen wenn Posi-
tion kleiner obere tempo-
räre Referenz-position -
Offset oberer Inspekti-
onsendschalter
OFFEN Geschlossen wenn Posi-
tion größer als untere
temporäre Referenzposi-
tion + Offset unterer
Inspektionsendschalter
