Tasten und Anzeigen des erweiterten
Anzeigemoduls
ACHTUNG
Um Beschädigung der Softkey-Tasten zu
vermeiden, die Tasten nicht mit scharfen oder
spitzen Objekten wie Stiften, Plastikkarten oder
Fingernägeln betätigen.

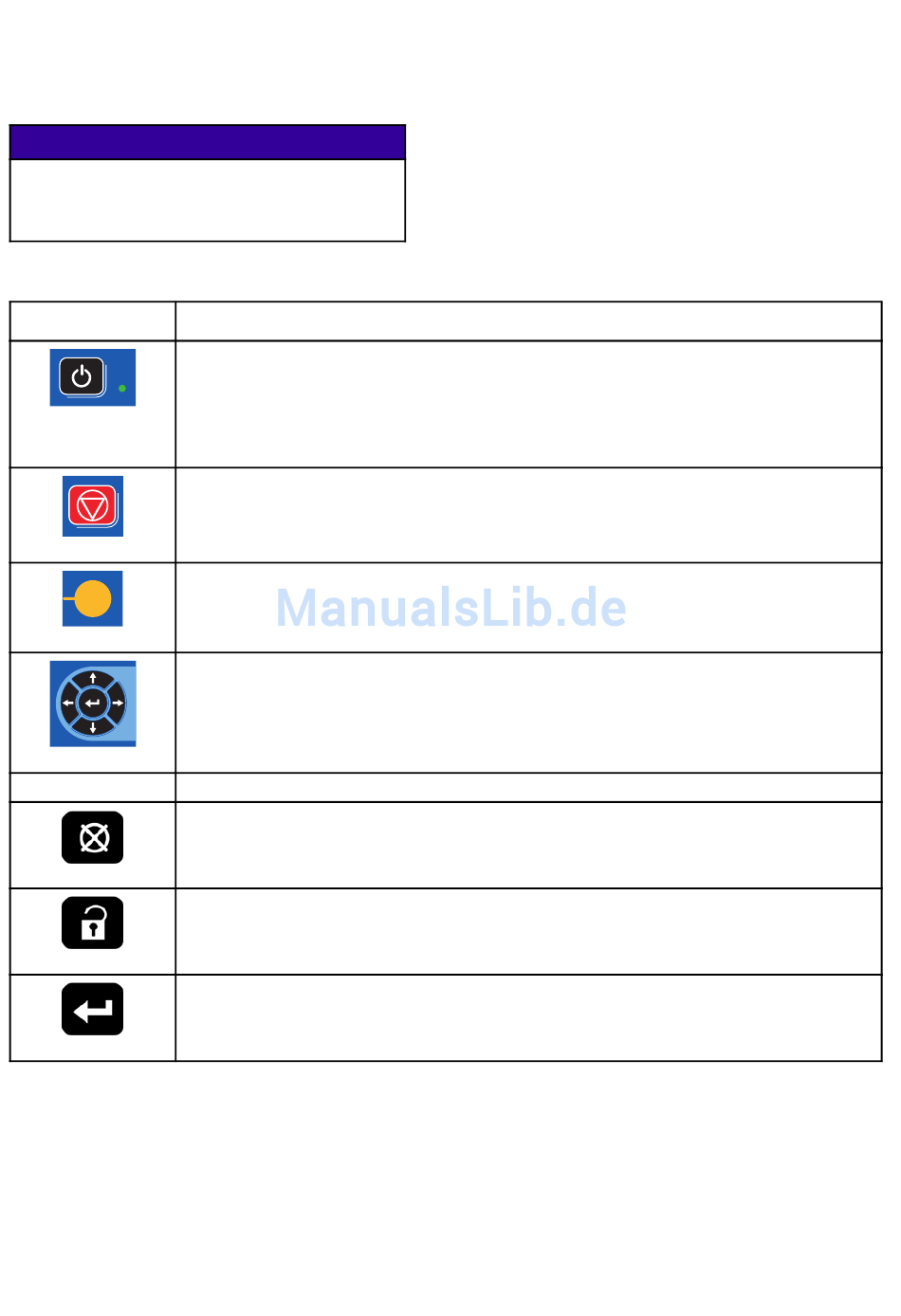

Table 1 : Tasten und Anzeigen des erweiterten Anzeigemoduls
Legende
Inbetriebnahme-
/Abschalttaste und
-anzeige
Stopp
Softkey-Tasten
Navigationstasten
Ziffernblock
Abbrechen
Einrichtung
Enter
3A5226F
Funktion
Zur Inbetriebnahme oder zum Abschalten der Pumpe/des Motors drücken.
• Grünes Leuchten bedeutet, dass am Motor Strom anliegt.
• Gelbes Leuchten bedeutet, dass die Stromversorgung zum Motor unterbrochen ist.
• Ein blinkendes Grün oder Gelb bedeutet, dass sich das System im Setupmodus befindet.
Betätigen, um unverzüglich eine Trennung des Motors von der Stromversorgung
herbeizuführen und das System anzuhalten.
Betätigen, um den spezifischen Bildschirm oder den auf der Anzeige direkt neben jeder
Taste angezeigten Vorgang auszuwählen. Der Softkey oben links ist die Bearbeitungstaste,
über die auf alle einstellbaren Felder eines Bildschirms zugegriffen werden kann.
Pfeiltasten links/rechts:
•
Pfeiltasten aufwärts/abwärts:
•
Elementen in einem Dropdown-Menü oder mehreren Bildschirmen innerhalb einer
Funktion zu wechseln.
Zur Eingabe von Werten. Siehe
Zum Verlassen eines Dateneingabefelds.
Zum Aufrufen oder Verlassen des Setup-Modus.
Betätigen, um ein zu aktualisierendes Feld auszuwählen, eine Auswahl vorzunehmen, eine
Auswahl oder einen Wert zu speichern, einen Bildschirm aufzurufen oder ein Ereignis zu
bestätigen.
Zur Bewegung von einem Bildschirm zum nächsten.
Betätigen, um zwischen den Feldern auf einem Bildschirm,
EAM-Anzeige, page
Erweitertes Display-Modul (ADM)
13.
15
