Installation des RoboMix II Mischblocks

Die in Klammer stehenden Positionsnummern und Buchstaben beziehen sich auf die Nummern und
Buchstaben in den Abbildungen.
Bildsymbole im Text beziehen sich auf die Symbole am Gerät und am Tastenfeld.
A
. 8 auf Seite 19 zeigt eine typische Installation. Ihr Graco-Händler zeigt Ihnen gerne tatsächliche
BB
Systemkonfigurationen.
Stellen Sie sicher, dass alle Zubehörteile entsprechend den Anforderungen des Systems dimensioniert
und für den richtigen Druck ausgelegt sind.
Aus Wartungs- und Sicherheitsgründen muss ein Kugelhahn zwischen jeder Zufuhrleitung und dem ProMix
angeschlossen werden.
In den Materialzufuhrleitungen der Komponenten A und B muss ein Filter von mindestens 149 micron
installiert werden.
Für Abmessungen siehe Seite 22.
Um die Bildschirme der EasyKey™-Anzeige vor Farbe und Lösungsmitteln zu schützen, sind durchsichtige
Kunststoffabdeckungen in Packungen mit 10 Stück verfügbar. Zur Bestellung siehe ProMix Service- und
Teilehandbuch. Die Bildschirme bei Bedarf mit einem trockenen Tuch reinigen.

Typische Installation des RoboMix II Mischblocks

Legende - A
. 7 und A
BB
A
Farbwechselventil (optional)
B
Farbwechselleitungen (optional)
C
Härterwechselleitungen (optional)
D
Härterwechselventil (optional)
E
EasyKey-Anzeige
F
Hauptluftleitung
G
Luftreglerversorgung
H
Luftabsperrventil
I
Eigensicheres Netzkabel
J
Lichtwellenleiterkabel
K
RoboMix II Mischblock (siehe A
Lichtwellenleiter-
eingang
Luftlogik-
Eingang
Zufuhr Seite A (1/4 NPT)
A
. 7
BB
18
. 8
BB
. 7 für Einzelheiten)
BB
RoboMix II Dosiergerät
A
Erdungs-
Anschlusspunkt
L
Luftleitung (optional)
M
Statisches Mischrohr
P
Automatische Spritzpistole
Q
Lösungsmittelleitung
R
CAN-Kabel
S
Ablassleitungen (optional)
T
Pistolenmaterialleitung
U
Durchflussregelung (optional)
V
Durchflussregler-Analogkabel (optional) (15 m max.)
W
Farbwechsel-Magnetschalterreihe (optional)
X
Härterwechsel-Magnetschalterreihe (optional)
B
Zufuhr Seite B
(1/4 NPT)

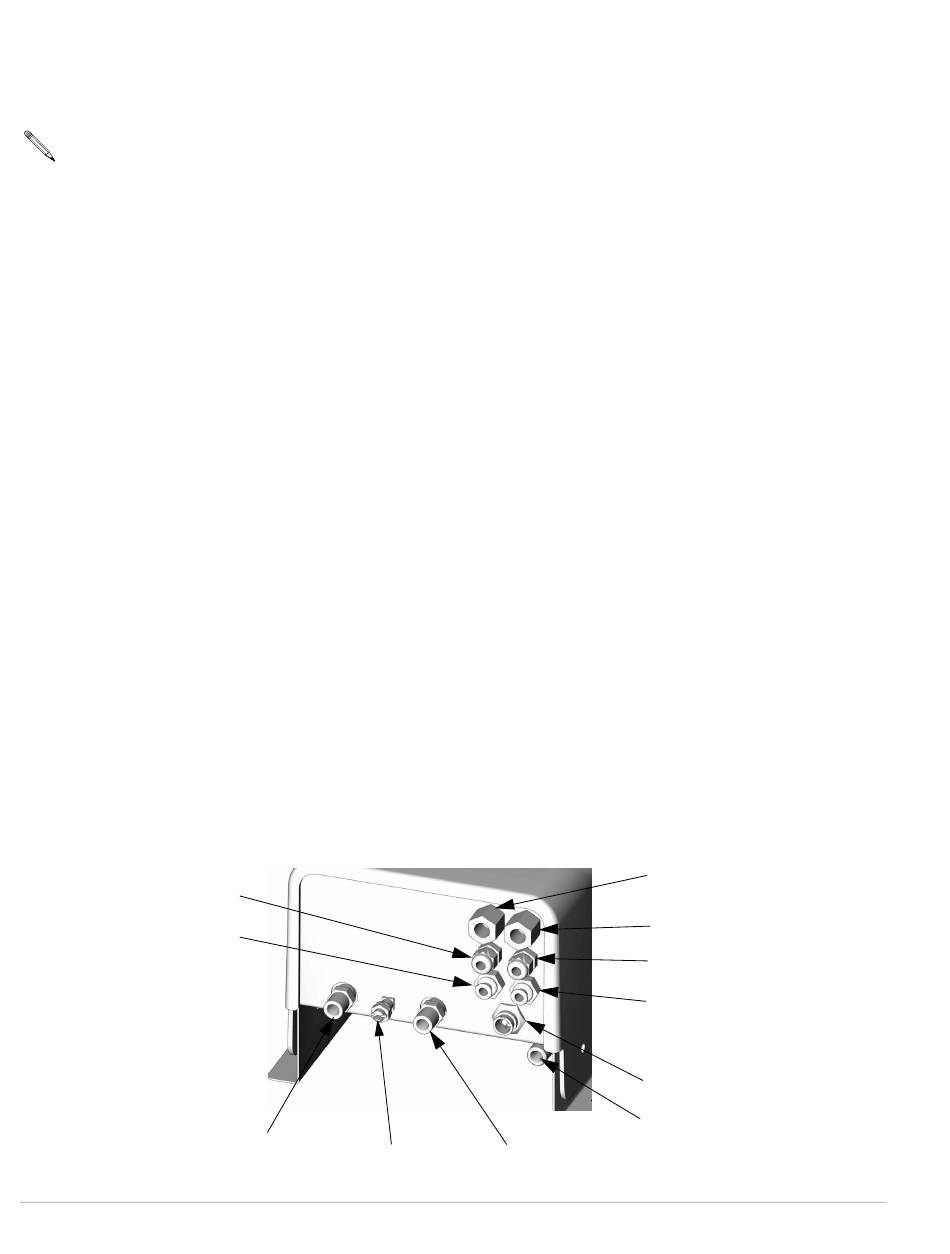

Installation des RoboMix II Mischblocks
Ablassausgang A
Ablassausgang B
Farbwechsel-Netzwerk-
Eingang
Luftspülungs-Eingang
Netzkabeleingang
Lösungsmitteleingang
(1/4 NPT)
311257A
