Proline Promag 53
!
Endress+Hauser
6

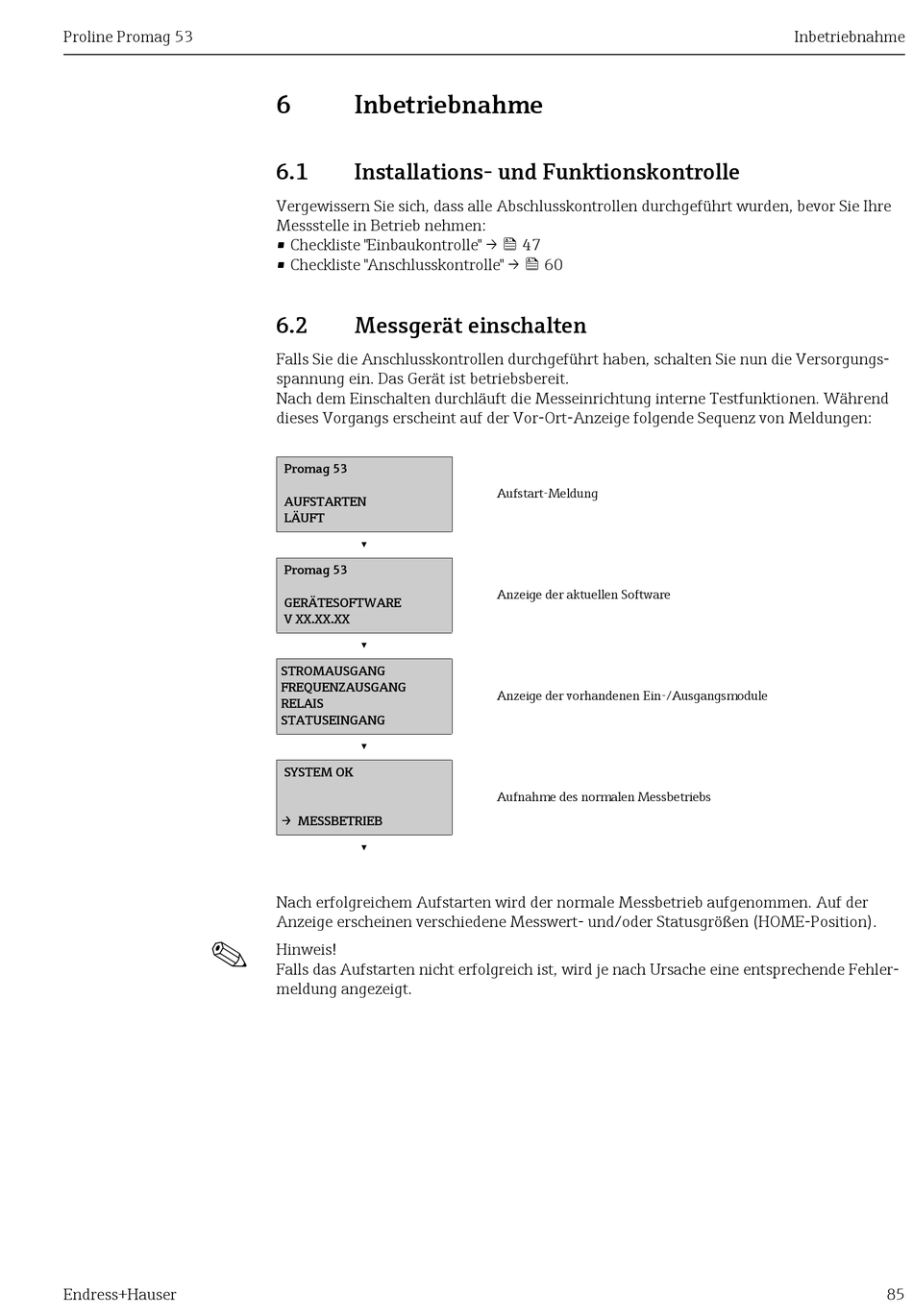

Inbetriebnahme
6.1
Installations- und Funktionskontrolle
Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre
Messstelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" → 47
• Checkliste "Anschlusskontrolle" → 60
6.2
Messgerät einschalten
Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungs-
spannung ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während
dieses Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
Promag 53
AUFSTARTEN
LÄUFT
▾
Promag 53
GERÄTESOFTWARE
V XX.XX.XX
▾
STROMAUSGANG
FREQUENZAUSGANG
RELAIS
STATUSEINGANG
▾
SYSTEM OK
→ MESSBETRIEB
▾
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen. Auf der
Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehler-
meldung angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Inbetriebnahme
85
