6.4.3 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Submodul kann der Relais-
kontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion ISTZU-
STAND RELAISAUSGANG (4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen →  116.
3. Steckbrücken positionieren →  98.
"
Achtung!
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Beachten Sie die angegebenen Positionen der Steckbrücken genau.
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der I/O-Platine, je
nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbele-
gung im Anschlussraum des Messumformers →  55.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T /
P U
I N
T /
P U
I N
T /
P U
I N

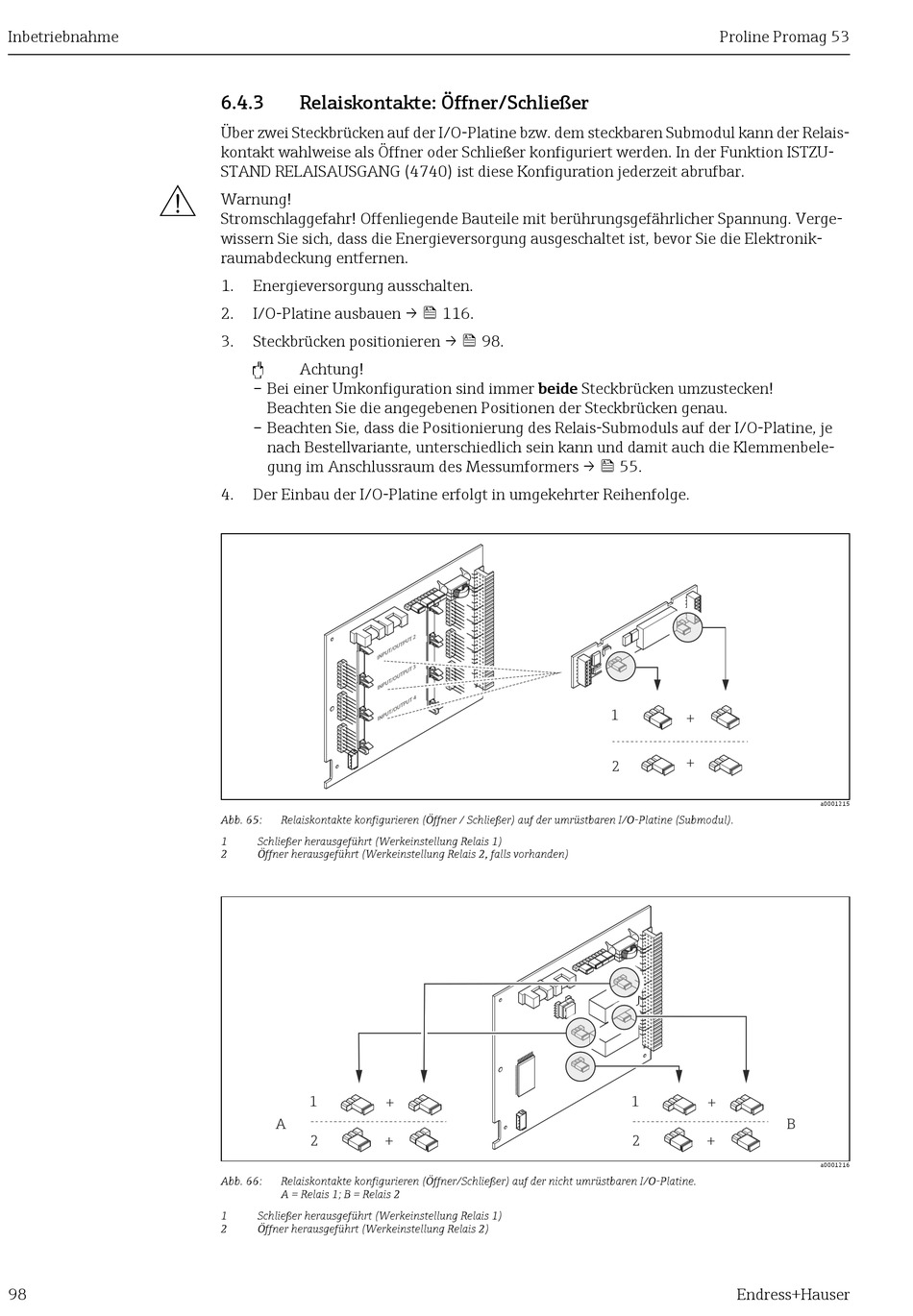

Abb. 65: Relaiskontakte konfigurieren (Öffner / Schließer) auf der umrüstbaren I/O-Platine (Submodul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
1
+
A
2 +
Abb. 66: Relaiskontakte konfigurieren (Öffner/Schließer) auf der nicht umrüstbaren I/O-Platine.
A = Relais 1; B = Relais 2
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
2
U T
T P
O U
3
U T
T P
O U
4
U T
T P
O U
