Proline Promag 53
Endress+Hauser
5 Bedienung
5.1 Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen
oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Teilfüllung Rohr, Bargraph etc.) angezeigt werden. Der Anwender hat
die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu
ändern und nach seinen Bedürfnissen anzupassen ( → siehe Handbuch "Beschreibung
Gerätefunktionen").
1
2

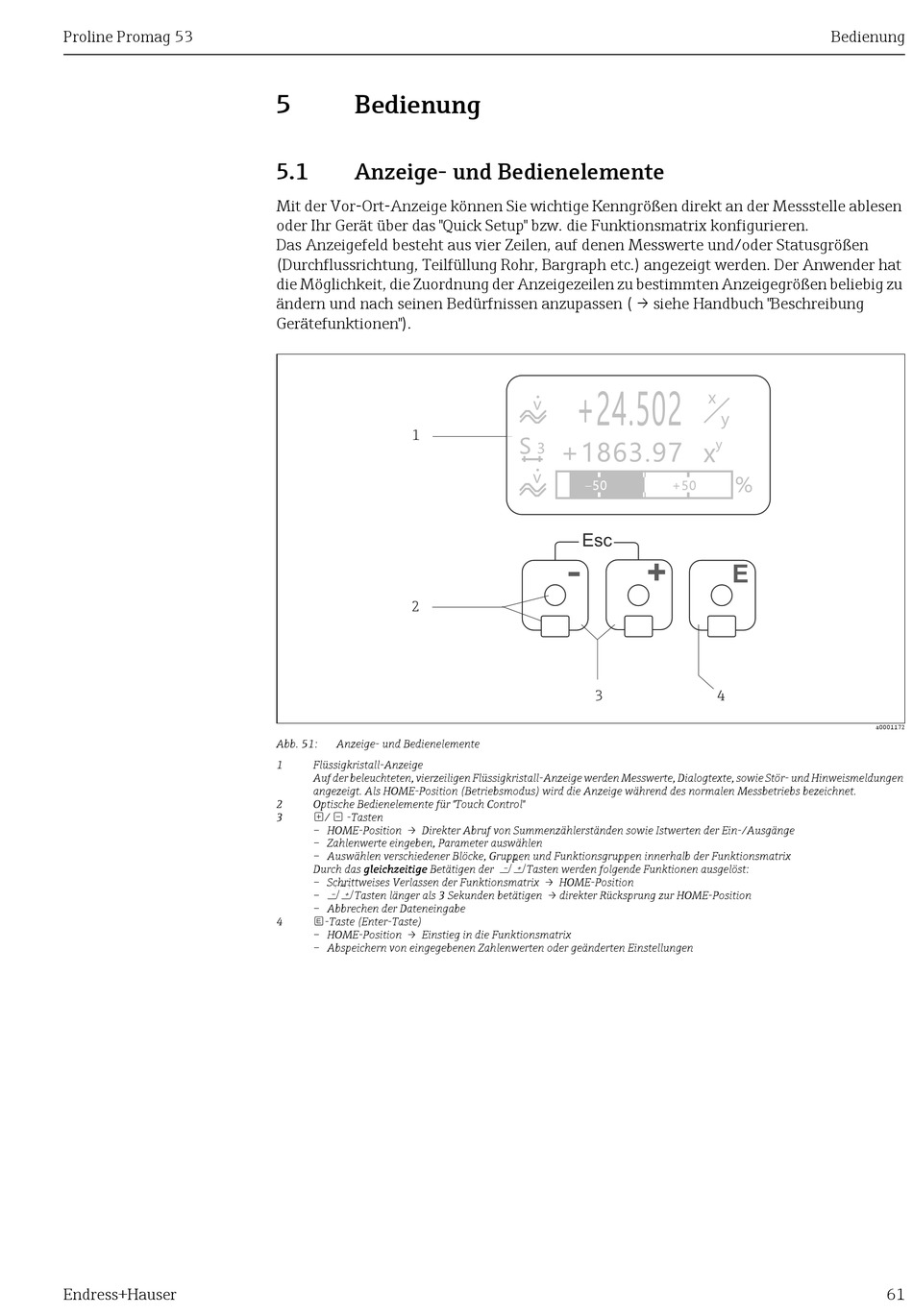

Abb. 51: Anzeige- und Bedienelemente
1 Flüssigkristall-Anzeige
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweismeldungen
angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs bezeichnet.
2 Optische Bedienelemente für "Touch Control"
3 /  -Tasten
– HOME-Position → Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen und Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der
– Schrittweises Verlassen der Funktionsmatrix → HOME-Position
X
– Tasten länger als 3 Sekunden betätigen → direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
4 -Taste (Enter-Taste)
– HOME-Position → Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502
v
S
+1863.97
3
v
–50
Esc
+
-
3
X
Tasten werden folgende Funktionen ausgelöst:
Bedienung
x
y
y
x
%
+50
E
4
a0001172
