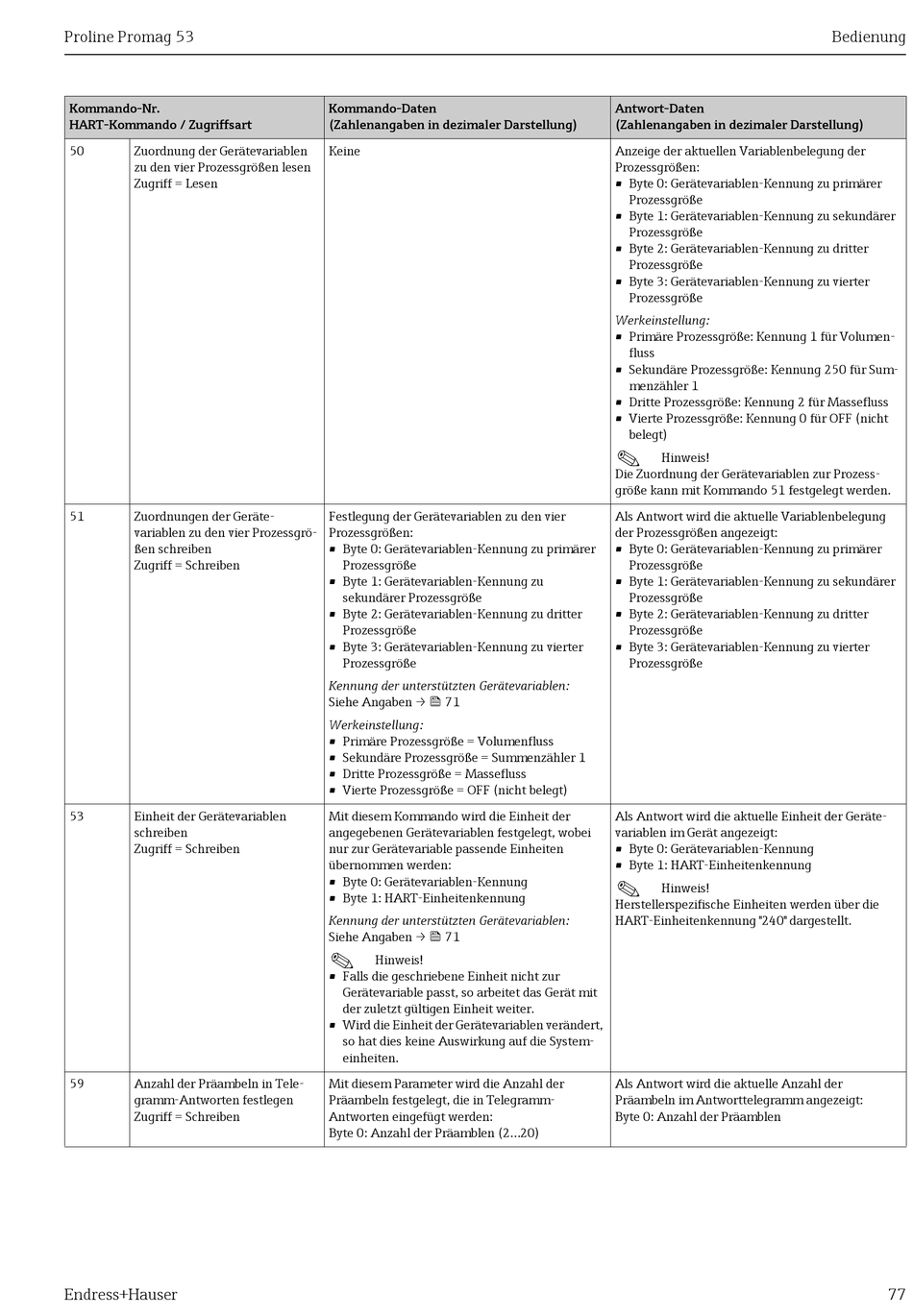

Endress+Hauser Proline Promag 53 HART Betriebsanleitung Seite 77

Proline Promag 53
Kommando-Nr.
HART-Kommando / Zugriffsart
50 Zuordnung der Gerätevariablen
zu den vier Prozessgrößen lesen
Zugriff = Lesen
51 Zuordnungen der Geräte-
variablen zu den vier Prozessgrö-
ßen schreiben
Zugriff = Schreiben
53 Einheit der Gerätevariablen
schreiben
Zugriff = Schreiben
59 Anzahl der Präambeln in Tele-
gramm-Antworten festlegen
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Keine
Festlegung der Gerätevariablen zu den vier
Prozessgrößen:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu
sekundärer Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Kennung der unterstützten Gerätevariablen:
Siehe Angaben →  71
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Massefluss
• Vierte Prozessgröße = OFF (nicht belegt)
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt, wobei
nur zur Gerätevariable passende Einheiten
übernommen werden:
• Byte 0: Gerätevariablen-Kennung
• Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen:
Siehe Angaben →  71
!
Hinweis!
• Falls die geschriebene Einheit nicht zur
Gerätevariable passt, so arbeitet das Gerät mit
der zuletzt gültigen Einheit weiter.
• Wird die Einheit der Gerätevariablen verändert,
so hat dies keine Auswirkung auf die System-
einheiten.
Mit diesem Parameter wird die Anzahl der
Präambeln festgelegt, die in Telegramm-
Antworten eingefügt werden:
Byte 0: Anzahl der Präamblen (2...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Anzeige der aktuellen Variablenbelegung der
Prozessgrößen:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 1 für Volumen-
fluss
• Sekundäre Prozessgröße: Kennung 250 für Sum-
menzähler 1
• Dritte Prozessgröße: Kennung 2 für Massefluss
• Vierte Prozessgröße: Kennung 0 für OFF (nicht
belegt)
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozess-
größe kann mit Kommando 51 festgelegt werden.
Als Antwort wird die aktuelle Variablenbelegung
der Prozessgrößen angezeigt:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Als Antwort wird die aktuelle Einheit der Geräte-
variablen im Gerät angezeigt:
• Byte 0: Gerätevariablen-Kennung
• Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der
Präambeln im Antworttelegramm angezeigt:
Byte 0: Anzahl der Präamblen
