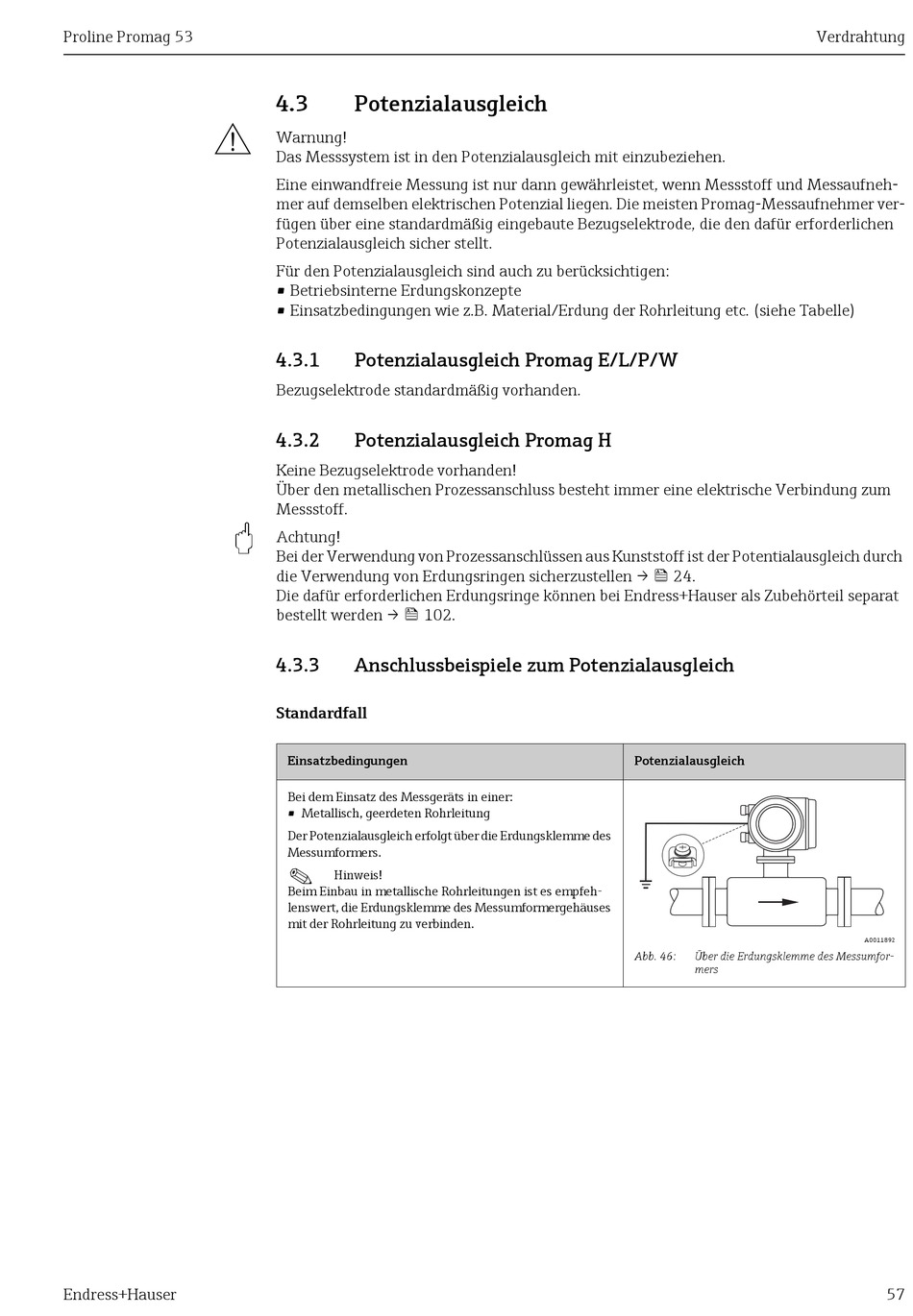

Endress+Hauser Proline Promag 53 HART Betriebsanleitung Seite 57

Proline Promag 53
#
"
Endress+Hauser
4.3 Potenzialausgleich
Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufneh-
mer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer ver-
fügen über eine standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen
Potenzialausgleich sicher stellt.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung etc. (siehe Tabelle)
4.3.1 Potenzialausgleich Promag E/L/P/W
Bezugselektrode standardmäßig vorhanden.
4.3.2 Potenzialausgleich Promag H
Keine Bezugselektrode vorhanden!
Über den metallischen Prozessanschluss besteht immer eine elektrische Verbindung zum
Messstoff.
Achtung!
Bei der Verwendung von Prozessanschlüssen aus Kunststoff ist der Potentialausgleich durch
die Verwendung von Erdungsringen sicherzustellen →  24.
Die dafür erforderlichen Erdungsringe können bei Endress+Hauser als Zubehörteil separat
bestellt werden →  102.
4.3.3 Anschlussbeispiele zum Potenzialausgleich
Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, geerdeten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers.
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfeh-
lenswert, die Erdungsklemme des Messumformergehäuses
mit der Rohrleitung zu verbinden.
Potenzialausgleich
Abb. 46: Über die Erdungsklemme des Messumfor-
mers
Verdrahtung
A0011892
