Identifizierung
8
2.1.3
Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Active: 24VDC/25mA (max. 250mA/20ms)
Passive: 30VDC, 250mA
5
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
E
x-works
/ ab-Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: DD MMM.YYYY

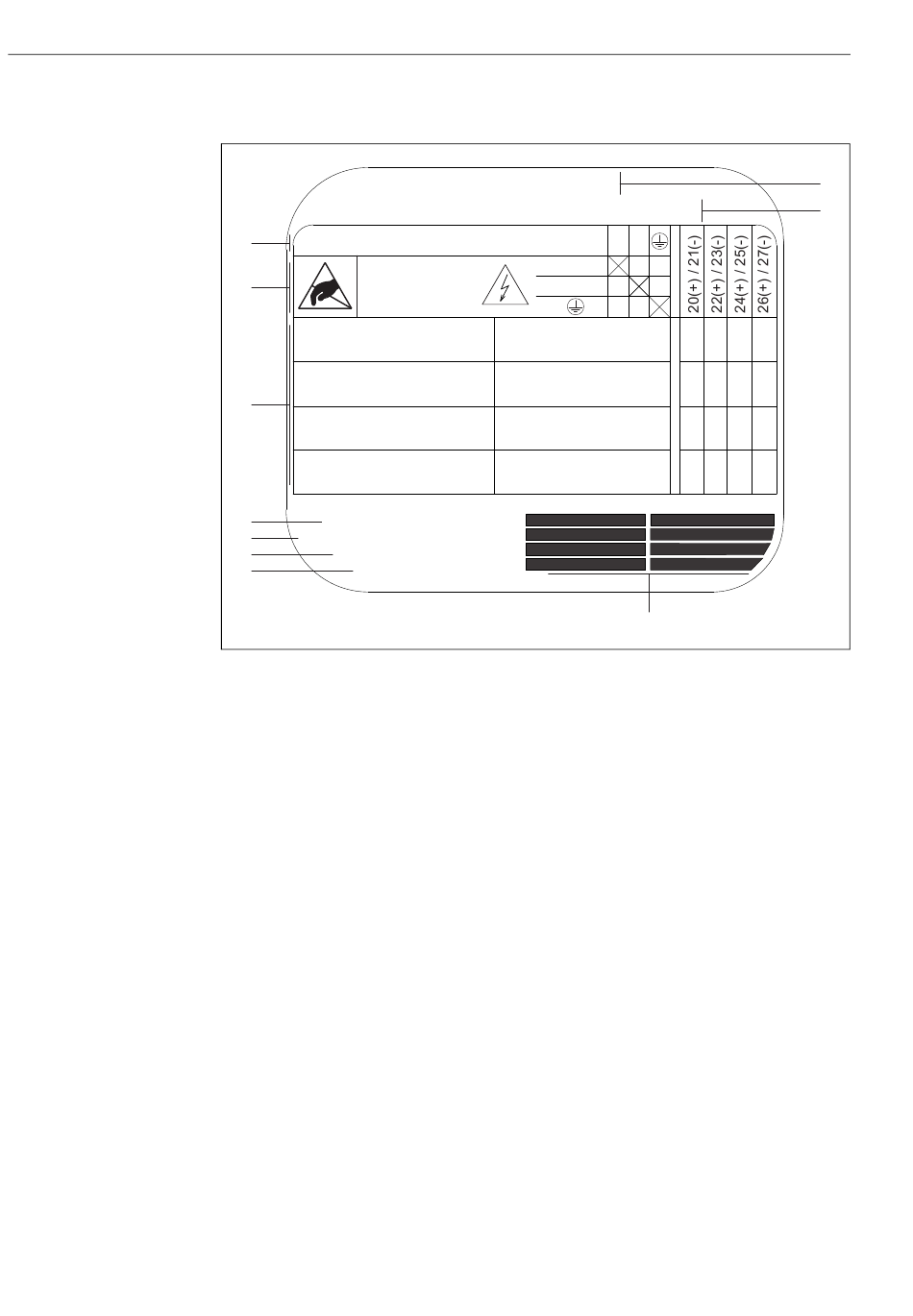

Abb. 3:
Typenschildangaben für Anschlüsse Proline Messumformer (Beispiel)
1
Seriennummer
2
Mögliche Konfiguration des Stromausgangs
3
Mögliche Konfiguration der Relaiskontakte
4
Klemmenbelegung, Kabel für Energieversorgung
Klemme Nr. 1:
– L1 für AC, L+ für DC
Klemme Nr. 2:
– N für AC, L- für DC
5
Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung
6
Version der aktuell installierten Gerätesoftware (inkl. Sprachpaket)
7
Installierte Kommunikationsart
8
Angaben zur aktuellen Kommunikationssoftware (Device Revision, Device Description)
9
Datum der Installation
10
Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
2.2
Zertifikate und Zulassungen
Die Geräte sind nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher
gebaut und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen.
Die Geräte berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010-1
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" sowie
die EMV-Anforderungen gemäß IEC/EN 61326.
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen
Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des
Gerätes mit der Anbringung des CE-Zeichens.
Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Aust-
ralian Communications and Media Authority (ACMA)".
