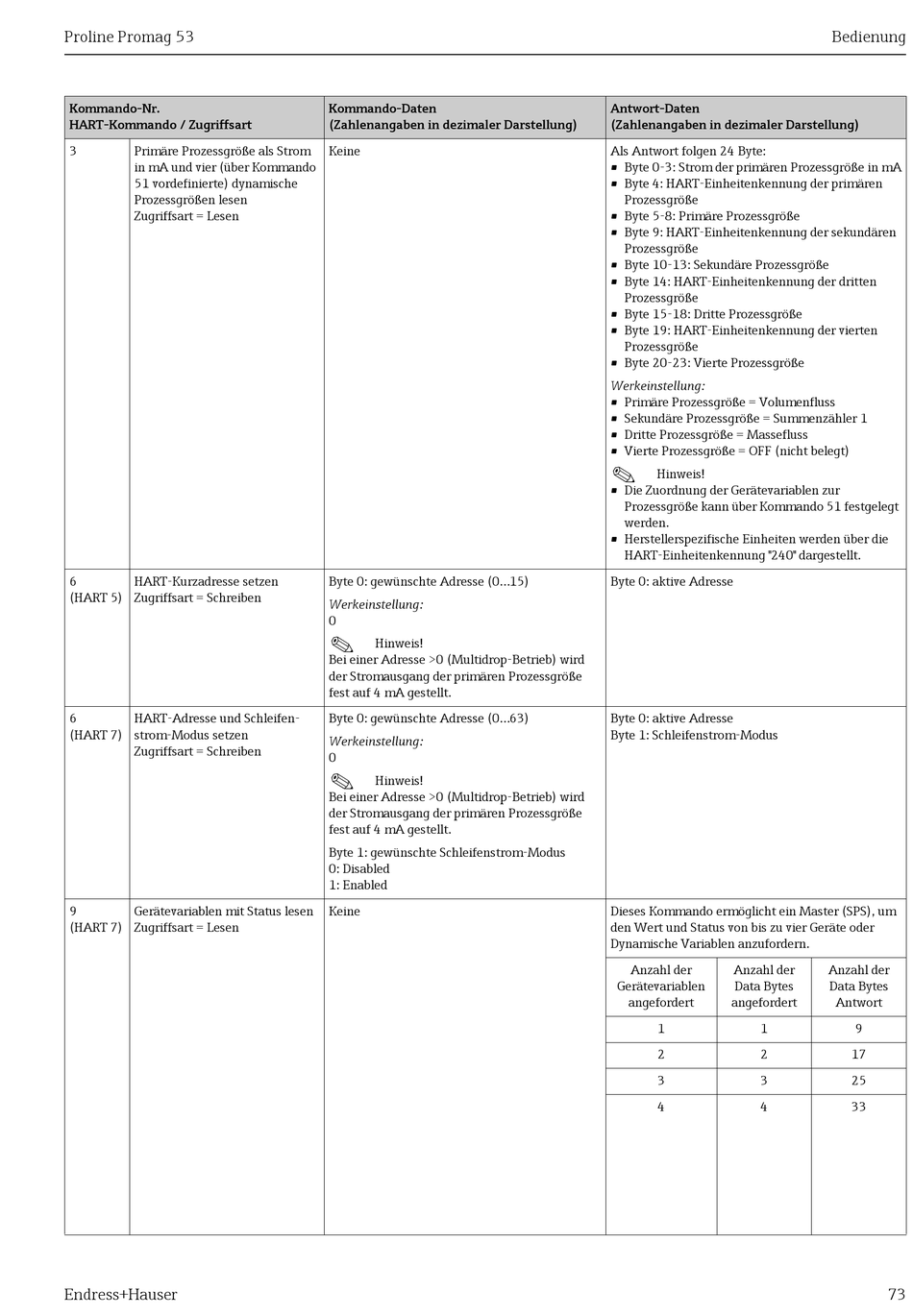

Endress+Hauser Proline Promag 53 HART Betriebsanleitung Seite 73

Proline Promag 53
Kommando-Nr.
HART-Kommando / Zugriffsart
3 Primäre Prozessgröße als Strom
in mA und vier (über Kommando
51 vordefinierte) dynamische
Prozessgrößen lesen
Zugriffsart = Lesen
6 HART-Kurzadresse setzen
(HART 5) Zugriffsart = Schreiben
6 HART-Adresse und Schleifen-
(HART 7) strom-Modus setzen
Zugriffsart = Schreiben
9 Gerätevariablen mit Status lesen
(HART 7) Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird
der Stromausgang der primären Prozessgröße
fest auf 4 mA gestellt.
Byte 0: gewünschte Adresse (0...63)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird
der Stromausgang der primären Prozessgröße
fest auf 4 mA gestellt.
Byte 1: gewünschte Schleifenstrom-Modus
0: Disabled
1: Enabled
Keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgen 24 Byte:
• Byte 0-3: Strom der primären Prozessgröße in mA
• Byte 4: HART-Einheitenkennung der primären
Prozessgröße
• Byte 5-8: Primäre Prozessgröße
• Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
• Byte 10-13: Sekundäre Prozessgröße
• Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
• Byte 15-18: Dritte Prozessgröße
• Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
• Byte 20-23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Massefluss
• Vierte Prozessgröße = OFF (nicht belegt)
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur
Prozessgröße kann über Kommando 51 festgelegt
werden.
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Byte 0: aktive Adresse
Byte 0: aktive Adresse
Byte 1: Schleifenstrom-Modus
Dieses Kommando ermöglicht ein Master (SPS), um
den Wert und Status von bis zu vier Geräte oder
Dynamische Variablen anzufordern.
Anzahl der Anzahl der
Gerätevariablen Data Bytes
angefordert angefordert
1 1
2 2
3 3
4 4
Bedienung
Anzahl der
Data Bytes
Antwort
9
17
25
33
