Montage
"
14

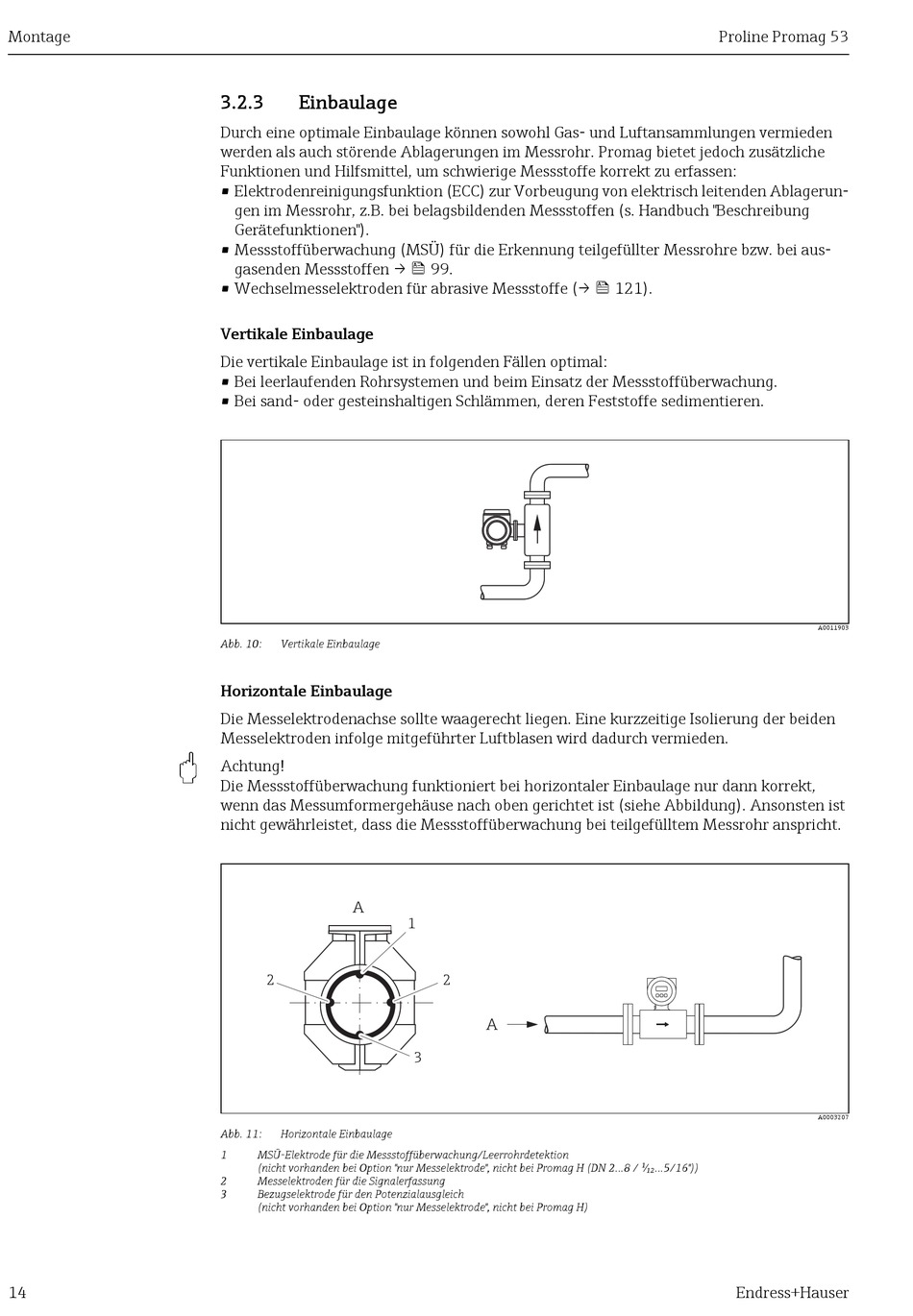

3.2.3 Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden
werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche
Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerun-
gen im Messrohr, z.B. bei belagsbildenden Messstoffen (s. Handbuch "Beschreibung
Gerätefunktionen").
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei aus-
gasenden Messstoffen →  99.
• Wechselmesselektroden für abrasive Messstoffe (→  121).
Vertikale Einbaulage
Die vertikale Einbaulage ist in folgenden Fällen optimal:
• Bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
• Bei sand- oder gesteinshaltigen Schlämmen, deren Feststoffe sedimentieren.
Abb. 10: Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden
Messelektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt,
wenn das Messumformergehäuse nach oben gerichtet ist (siehe Abbildung). Ansonsten ist
nicht gewährleistet, dass die Messstoffüberwachung bei teilgefülltem Messrohr anspricht.
A
2
Abb. 11: Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion
(nicht vorhanden bei Option "nur Messelektrode", nicht bei Promag H (DN 2...8 / ¹⁄₁₂...5/16"))
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
(nicht vorhanden bei Option "nur Messelektrode", nicht bei Promag H)
1
2
A
3
Proline Promag 53
A0011903
A0003207
