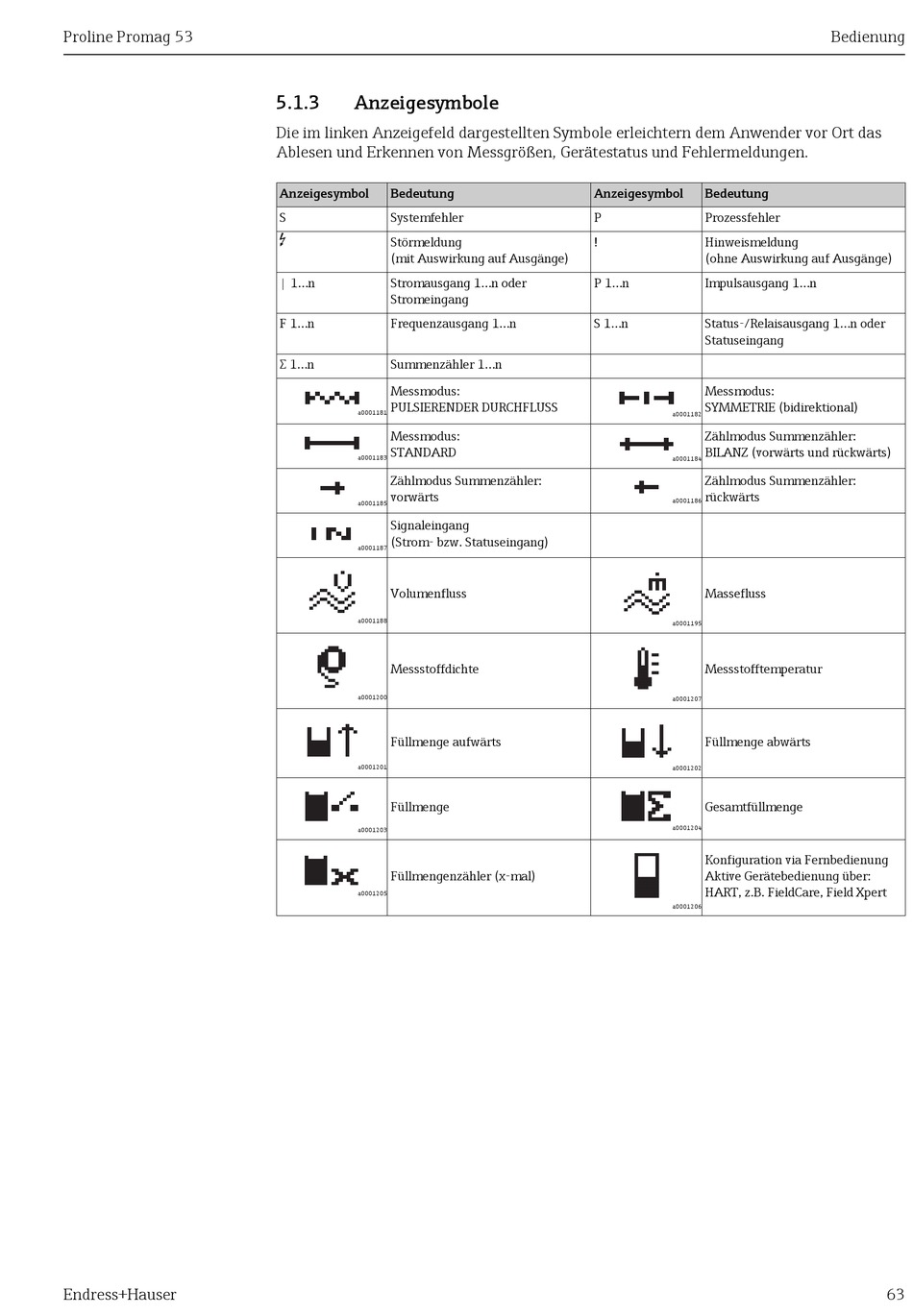

5.1.3
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol
Bedeutung
S
Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n
Stromausgang 1...n oder
Stromeingang
F 1...n
Frequenzausgang 1...n
Σ 1...n
Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
a0001181
Messmodus:
STANDARD
a0001183
Zählmodus Summenzähler:
vorwärts
a0001185
Signaleingang
(Strom- bzw. Statuseingang)
a0001187
Volumenfluss
a0001188
Messstoffdichte
a0001200
Füllmenge aufwärts
a0001201
Füllmenge
a0001203
Füllmengenzähler (x-mal)
a0001205
Anzeigesymbol
Bedeutung
P
Prozessfehler
!
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n
Impulsausgang 1...n
S 1...n
Status-/Relaisausgang 1...n oder
Statuseingang
Messmodus:
SYMMETRIE (bidirektional)
a0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
a0001184
Zählmodus Summenzähler:
rückwärts
a0001186
Massefluss
a0001195
Messstofftemperatur
a0001207
Füllmenge abwärts
a0001202
Gesamtfüllmenge
a0001204
Konfiguration via Fernbedienung
Aktive Gerätebedienung über:
HART, z.B. FieldCare, Field Xpert
a0001206
Bedienung
63
