Falls beim Auf- oder Abziehen des Reifens der Motor
langsamer wird oder stehen bleibt, sind die folgende
Kontrollen durchzuführen:
• Kontrollieren, dass der Wulst geschmiert worden ist.
• Kontrollieren, dass der Wulst in den Kanal gedrückt
wurde.
• Kontrollieren, ob die richtige Seite der Felge für das
Auf- oder Abziehen gewählt worden ist.
• Kontrollieren, ob der Zufuhrdruck nicht unter 8
bar liegt.
• Kontrollieren, ob es sich um eine Felge handelt, deren
Tiefbett nicht im Zentrum liegt.
Es befinden sich einige Felgen auf dem Markt, bei
denen sich bei aufgezogenem Reifen nur schwer fest-
stellen lässt, auf welcher Seite sich der Kanal befindet.
Zur Überprüfung mit Hilfe der Rollen des Abdrückers
den Reifen so weit drücken, bis der Innenraum der
Felge vollständig zu sehen ist.

13.7 Ausbau des Reifens

Zum Aufbau des Reifens diese Anleitungen befolgen:
1. Die Wülste des Reifens einfetten.
2. Den Reifen auf der Felge ausrichten und den Arm
absenken (nach seiner Freigabe mit dem entspre-
chenden Knopf), um das Aufziehwerkzeug auf dem
Außenrand der Felge einzurichten und die Neigung
zu kontrollieren.
3. Den Rand des unteren Wulstes auf dem linken Teil
des Aufziehwerkzeugs ausrichten und das Pedal
drücken, um in Uhrzeigerrichtung zu drehen.
4. Den gleichen Vorgang auf dem oberen Wulst wie-
derholen und dabei darauf achten, dass der Venti-
leinsatz zuvor in die "5-6-Uhr-Stellung" positioniert
wird.

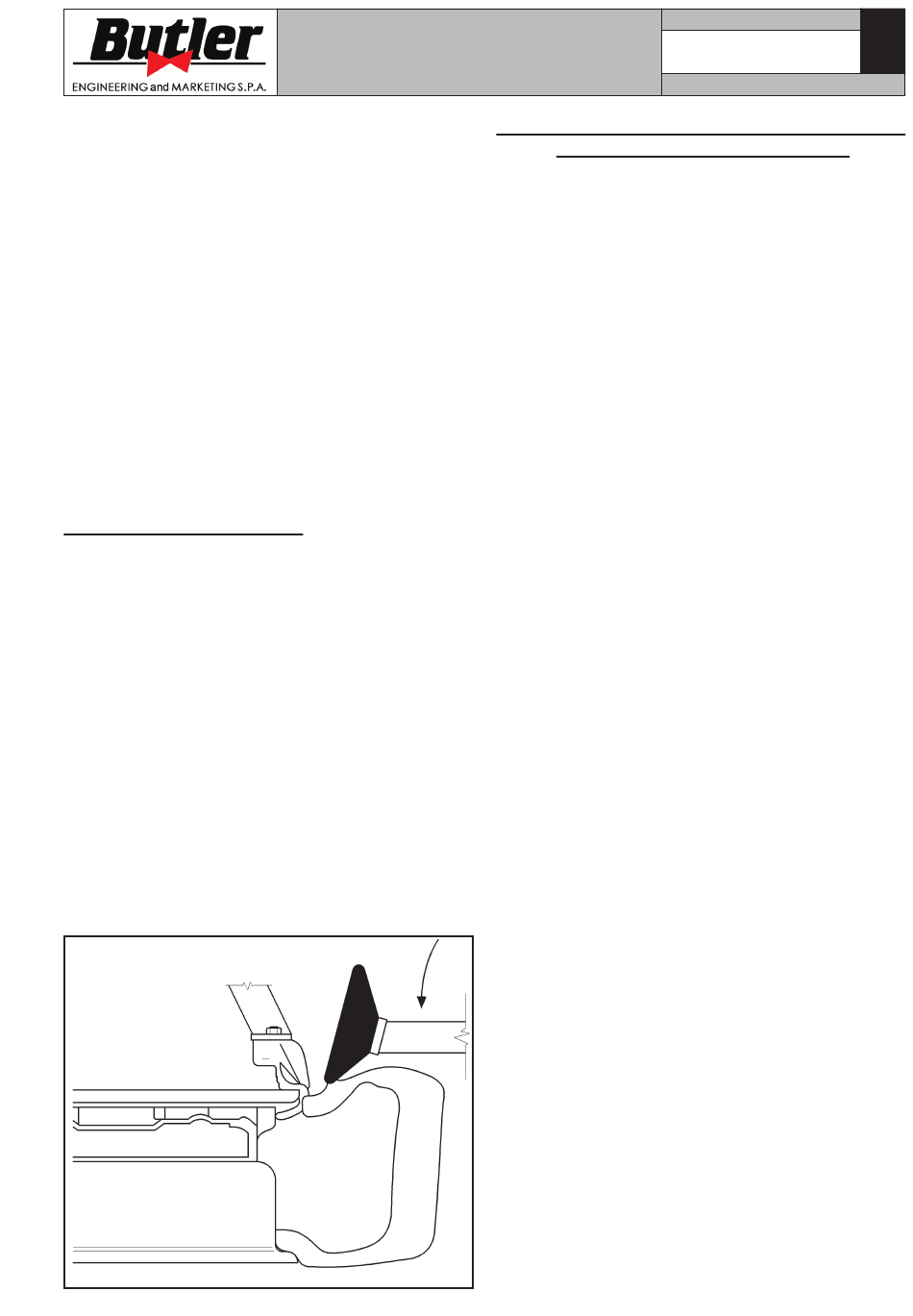

Beim Aufbau von harten Niederquerschnittsreifen,
kann die Verwendung der oberen Rolle des Abdrückers
nützlich sein, um den Wulst in den Kanal zu drücken
(siehe Abb. 35).
Abb. 35
BEDIENUNGS- UND
WARTUNGSHANDBUCH
13.8 Für Räder mit bezüglich des Radrandes
(Demontage)
1. Das Rad durch Sperrungsvorrichtung blockieren
2. Den Reifen unter Verwendung der Standardproze-
3. Die Rolle des Oberabdrückers verwenden, um
4. Den Montage/Demontagearm (nach seiner Freigabe
5. Die Rolle des Unterabdrückers anheben, um die
6. Das Rad im Uhrzeigersinn durch Drücken des ent-
7. Den unteren Wulst mittels dem Hebel auf das Monta-
(Montage)
1. Beide Reifenwülste mit einem geeigneten Schmier-
2. Den inneren Teil des Montagewerkzeugs sowie den
3. Die Montagearbeiten entsprechend der Standard-
Seite 24 von 41
KARACTER.TLX - KARACTER.TLXFI
hervorragenden Speichenenden
(präventiv den Reifen vollständig entleeren und
die Auswuchtgewichte auf beiden Seiten des Rades
entfernen).
dur vom Wulst lösen.
den Reifenwulst, die Lippe, den Wulstsitz und den
RADRAND mit einem geeigneten Schmiermittel zu
schmieren.
mit dem entsprechenden Knopf) positionieren und
den Wulstanhebhebel verwenden, um den Wulst des
Reifens auf das Montagewerkzeug anzuheben.
Spannung des Reifens auf das Montagewerkzeug
zu vermindern.
sprechenden Pedals drehen.
gewerkzeug anheben und im Uhrzeigersinn drehen,
um die Demontage zu komplettieren.
mittel schmieren.
Radrand schmieren.
prozedur komplettieren.
