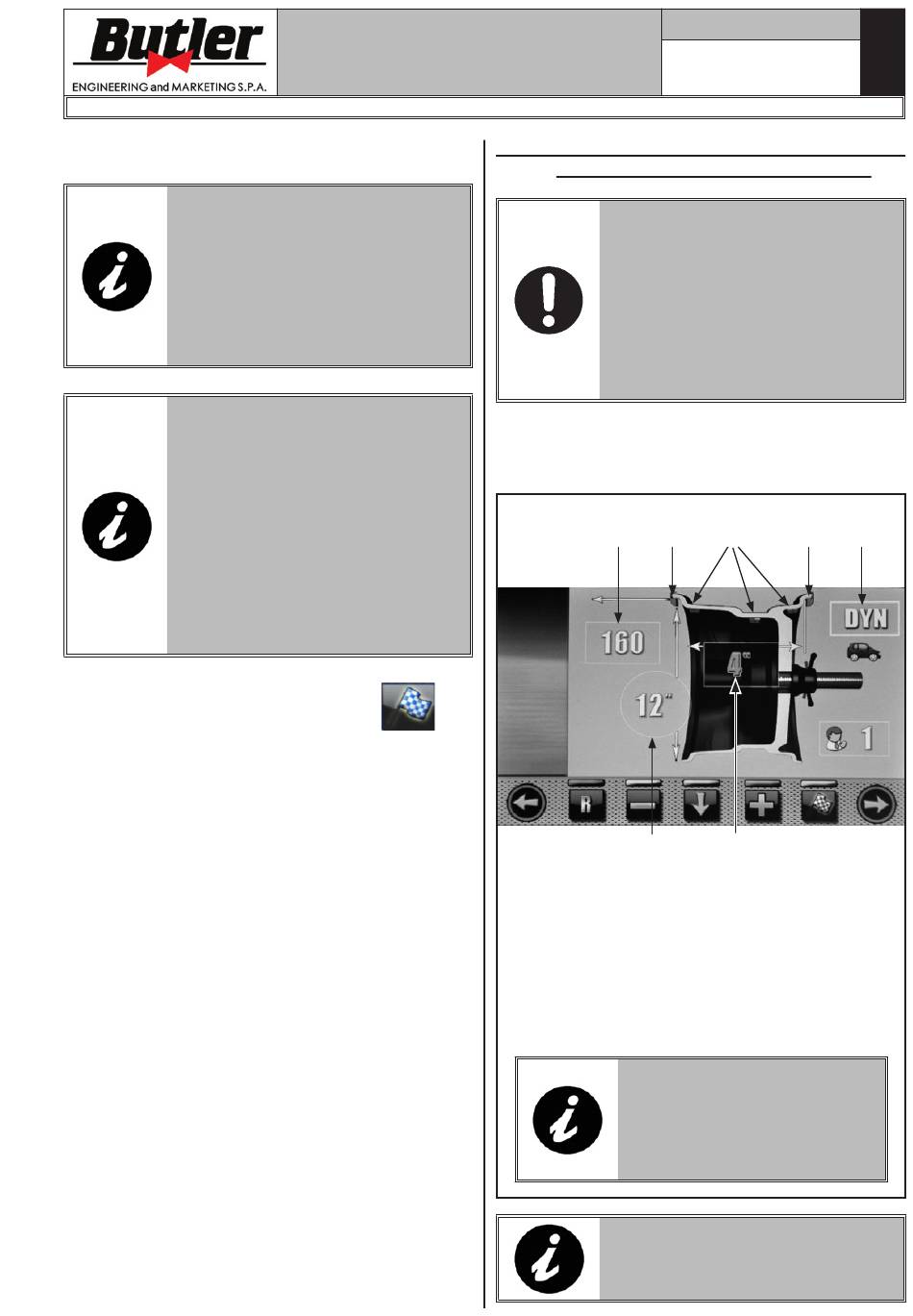

Ungefähre Anzeige Punkte Von Erfassung Von Maß/Anbringung Des Gewichtes - Butler Librak340Touch Betriebsanleitung

Drücken Sie direckt am Symbol der gewünschte Mo-
dalität, um die zu wählen.
NACH DER AUSWAHL DES GE-
W Ü N S C H T E N P R O G R A M M S ,
VERWENDEN DEN ABSTAND -
DURCHMESSERSTASTER UND/
ODER BREITENTASTER (GAR301)
(FALLS VORHANDEN), UM DIE
VON DEMSELBEN PROGRAMM
ERFORDERTE MASSE ZU ERKEN-
NEN.
IMMER, WENN DER ABSTAND/
DURCHMESSERSTASTER UND/
ODER DER BREITENTASTER
(GAR301, SIEHE ABB. 23) (FALLS
VORHANDEN) IN POSITION FÜR
EIN PAAR SEKUNDEN GEGEN
DER FELGE (BIS DIE MASCHINE
STOSST EIN SCHALLSIGNAL AUS)
GEHALTEN WIRD, SPEICHERT
MAN DIE POSITION UND LÄDT
DIE GEMESSENE WERTE IN DEM
GEWÄHLTEN AUSWUCHTPRO-
GRAMM.
Nach der Eingabe aller erforderlichen Maße, können
Sie das Rad durch Drücken der Taste
Schließen des Schutzgehäuses drehen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK340TOUCH
13.3 Ungefähre Anzeige Punkte von Erfassung
Abhängig von der Art des ausgewählten Auswuchts-
programm, zeigt die Maschine die angezeigten Punkte
für die Messung, und für die Gewichtenanwendung
(Abb. 29 Pkt. 4-5).
und
Seite 22 von 53
von Maß/Anbringung des Gewichtes
ES IST SEHR WICHTIG, DIE GE-
WÄHLTE PUNKTE FÜR DIE MES-
SUNG INNERHALB DER FELGE ZU
ERINNERN, WEIL ES WÄHREND
DER ANWENDUNG VON GEWICH-
TE BEI "6 UHR" OHNE BEWEGLI-
CHE LASER KEINE ANDERE RE-
FERENZ GIBT. DAS POSITIONIE-
RUNGSTIEF IST NACH BELIEBEN
VON DEM BENUTZER.
1 5
2
LEGENDE
1 – Abstand zum Applikationspunkts des 1ste
Gewichtes
2 – Felgenbreite
3 – Auswuchtmodus
4 – Punkt, wo Maß/Applikation des Klebegewich-
tes erfasst werden
5 – Punkt, wo Maß/Applikation des Klammerge-
wichtes erfasst werden
6 – Felgenbreite
I S T DA S M Ö G L I C H , DA S
WERT/PROGRAMM ZU MODI-
FIZIEREN, DURCH DRÜCKEN
DAS ENTSPRECHENDE FELD
AUF DEM MONITOR (GÜLTIG
FÜR PUNKTE 1, 2, 3, 6.
JE MEHR DIE GEWÄHLTE PUNKTE
ENTFERNT VONEINANDER SIND,
JE MEHR DAS AUSWUCHTVER-
FAHREN WIRKSAM IST.
1296-M013-2_B
D
Abb. 29
4 5 3
6
