7
monTage Der remoTe-VarianTe
Gefahr
Verletzungsgefahr durch hohen Druck und mediumsaustritt.
▶ Vor Arbeiten an Gerät oder Anlage den Druck abschalten.
Leitungen entlüften oder entleeren.
gefahr durch stromschlag.
▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten.
Gegen Wiedereinschalten sichern.
WarnunG
Verletzungsgefahr bei unsachgemäßer montage.
▶ Nur geschultes Fachpersonal darf Montagearbeiten
ausführen.
▶ Montagearbeiten nur mit geeignetem Werkzeug ausführen.
Verletzungsgefahr durch ungewolltes einschalten und unkon-
trollierten anlauf der anlage.
▶ Anlage gegen unbeabsichtigtes Einschalten sichern.
▶ Sicherstellen, dass die Anlage nur kontrolliert anläuft.
Vorsicht
Verletzungsgefahr durch schweres gerät.
Beim Transport oder bei Montagearbeiten kann ein schweres
Gerät herunterfallen und Verletzungen verursachen.
▶ Schweres Gerät ggf. nur mit Hilfe einer zweiten Person trans-
portieren, montieren und demontieren.
▶ Geeignete Hilfsmittel verwenden.
34
7.1
Wandmontage mit Befestigungswinkel
SideControl Typ 8635 Remote-Variante wird mit vormontiertem
Befestigungswinkel ausgeliefert. Der Befestigungswinkel kann für
die Wandmontage des Geräts verwendet werden.

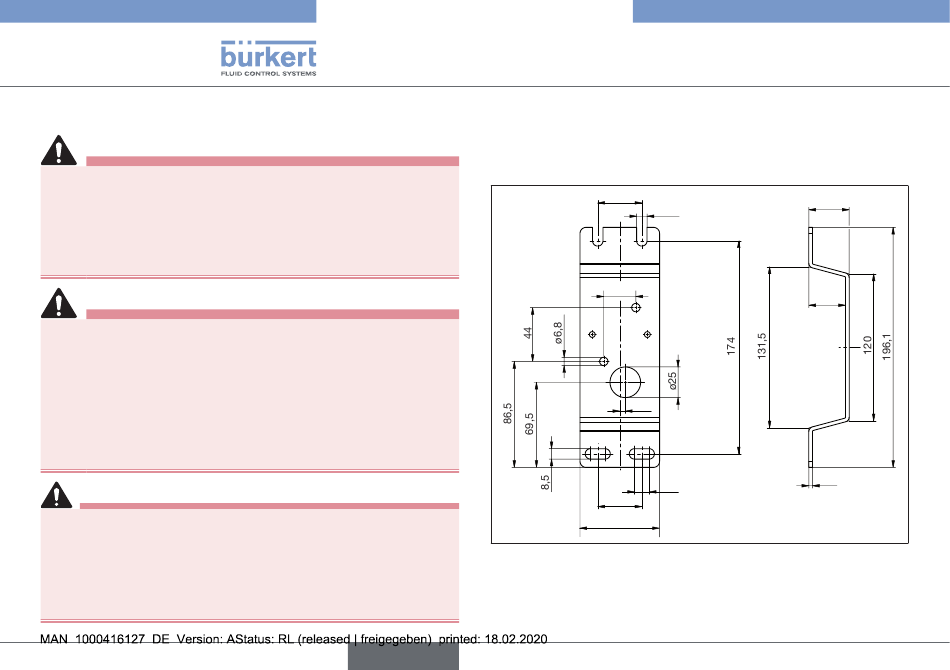

Bild 1:
Abmessungen des vormontierten Befestigungswinkels
deutsch
Typ 8635
Montage der Remote-Variante
36
8,5
26,2
4,5
12
36
65
33
30
3
