Wartung
2) Entfernen Sie die Abdeckung, indem Sie
sie vorsichtig mit einem flachen
Schraubenzieher oder einem ähnlichen
Werkzeug anheben.
3) Kennzeichnen Sie die Klemmenblöcke, bevor Sie sie ent-
fernen.
Um die Relais-/Stromversorgungsplatine auszutauschen, muss
die Kontrollerplatine zuerst entfernt werden.
Kontrollerplatine (siehe Tabelle
4) Den Klemmenblock vorsichtig von der Kontrollerplatine
lösen.
5) Mit einem Schraubenzieher vorsichtig die Gehäuseseiten
wegdrücken, um die Kontrollerplatine zu lösen und heraus-
zuziehen.
6) Die neue Kontrollerplatine in die Führungsschienen schie-
ben und sicherstellen, das sie durch die Gehäuseseiten-
wände fixiert wird.
7) Den gekennzeichneten Klemmenblock in die Kontrollerpla-
tine einstecken.
8) Stellen Sie die DIP-Schalter wie erforderlich ein (siehe
bildung 37).
Relais-/Spannungsversorgungsplatine (siehe
9) Kontrollerplatine entfernen
10) Die zwei Flachkabel von den Steckern an der Relais/Span-
nungsversorgungsplatine lösen.
11) Den Klemmenblock vorsichtig von der Relais/Spannungs-
versorgungsplatine lösen.
12) Mit einem Schraubenzieher vorsichtig die Gehäuseseiten
wegdrücken, um die Relais/Spannungsversorgungsplatine
zu lösen und herauszuziehen.
13) Die neue Relais/Spannungsversorgungsplatine in die
Führungsschienen schieben und sicherstellen, dass sie du-
rch die Gehäuseseitenwände fixiert wird.
14) Den gekennzeichneten Klemmenblock in die Relais/Span-
nungsversorgungsplatine einstecken.
15) Die Flachkabel wieder an der Relais/Spannungsver-
sorgungsplatine einstecken.
16) Kontrollerplatine wieder montieren.
Alle Kontroller
17) Die Kontroller gemäß
64
5)
Tabelle
Abschnitt 6.1.2 testen.
MICRO-SCREEN-    System mit USDINT/USCD-Kontrollern
8
7
6
5
Index f¸r Abbildung
1. Platinenkabel-Stecker 2 x
2. Flachkabel 2 x
3. DIP-Schalter 2 x
Ab-
4. Kontrollerplatinen-Klemmenblock
5. Abdeckplatte
6. Relais-/Stromversorgungsplatine
7. Kontrollerplatine
5)

6.2.3 Reinigung

USDINT...-Kontroller
Dieses Kontrollergehäuse ist aus schwarzem Polykarbonat
gefertigt und mit Schutzart IP20spezifiziert. Normalerweise
wird dieser Kontrollertyp in einem geeigneten Gehäuse montiert
und eine Reinigung des Moduls ist nicht notwendig.
USCD...-Kontroller
Dieses Kontrollergehäuse ist aus robusten Metall gefertigt und
mit Schutzart IP65spezifiziert. Diese Ausführungen können mit
einem sanften Reinigungsmittel oder Fensterreiniger und einem
weichen Tuch gereinigt werden. Darauf achten, dass keine
Feuchtigkeit in den Kontroller eindringt.
Sender und Empfänger
Die Sender- und Empfängereinheiten des MICRO-SCREEN-Sys-
tems sind aus Aluminium, gelb lackiert und mit Schutzart IP65
spezifiziert. Die Linsenabdeckungen bestehen aus Acryl. Die
Sender und Empfänger lassen sich am besten mit einem milden
Reinigungsmittel oder Fensterreiniger und einem weichen
Stofftuch reinigen.
Vermeiden Sie alkoholhaltige Reiniger, da sie die Acryllinsen be-
schädigen könnten. In rauen Umgebungen empfehlen wir Schutzlin-
sen, die die MICRO-SCREEN-Acryllinsen vor Beschädigung
schützen. Siehe
dige Vertretung für weitere Informationen.
58895 rev. B 20.12.02
9
3
4
8. Klemmenblock auf Relais-/Stromversorgungspl-
atine
9. Sicherung

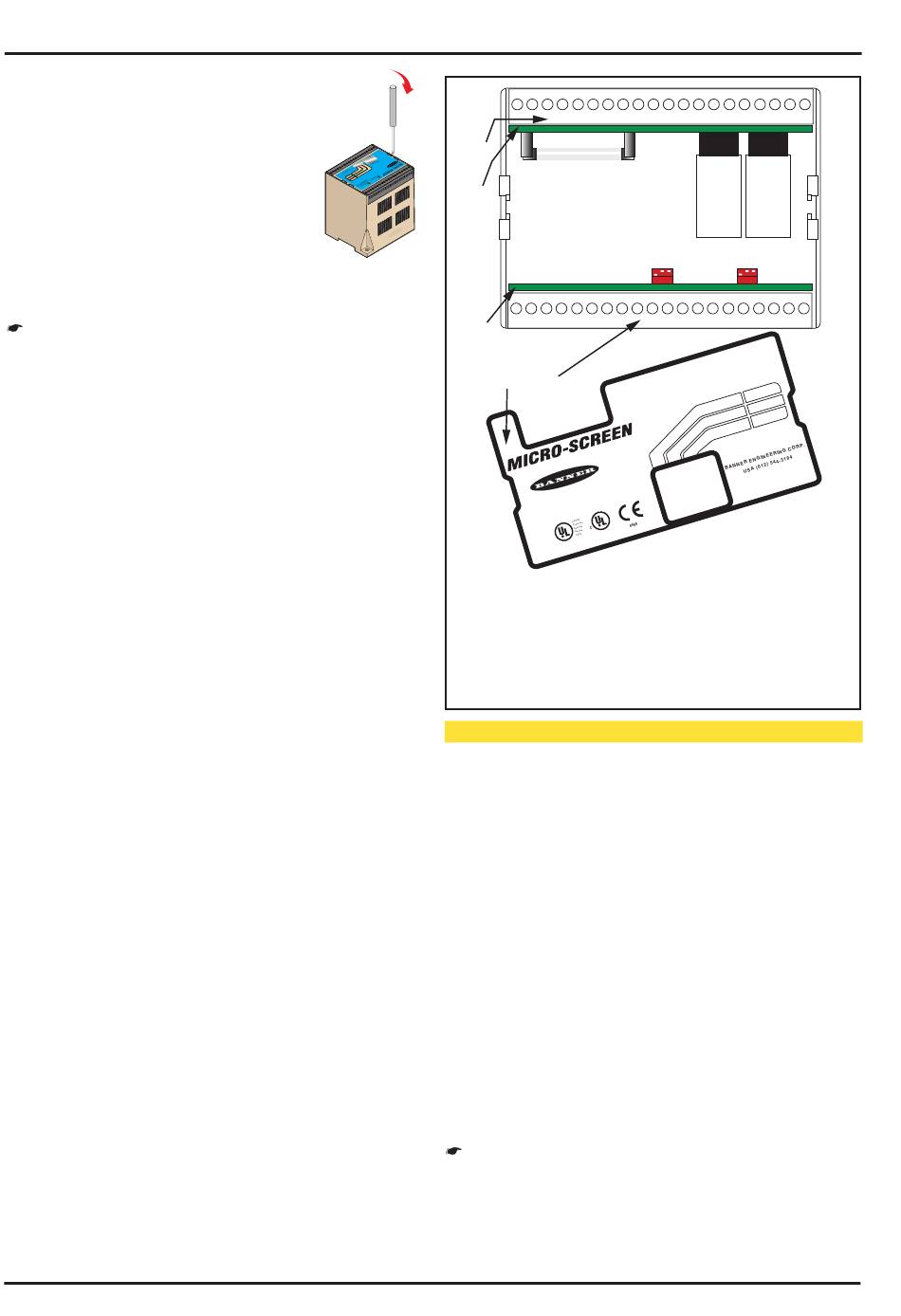

Abbildung 50 USDINT...-Kontrollerplatine
Tabelle 24 oder wenden Sie sich an Ihre zustän-
