Installationsinformationen
4.2.2.3 Kontrollermontage
Für DIN Kontroller des Typs USDINT... : Der Kontroller muss in einem geeigneten und abschliessbaren Schaltschrank montiert wer-
den
(Abbildung
28). Der mitgelieferte Schlüsselschalter muss gut zugänglich sein. Der ausgewählte Montageort muss eine unge-
hinderte Sicht auf den Überwachungsbereich bieten, wenn der Schlüssel betätigt wird. Andernfalls muss eine zusätzliche
Schutzeinrichtung (z.B. Sicherheitsmatten oder ein weiterer Personenschutz-Lichtvorhang) zur Detektion einer sich im Überwac-
hungsbereich befindlichen Person eingesetzt werden.
Kontroller vom Typ USCD... müssen an einer gut zugänglichen Stelle montiert werden, die frei von starken Stoßkräften und starken
Schwingungen ist. Der Kontroller muss an einer Stelle montiert werden, die eine ungehinderte Sicht auf den gefährlichen Bereich
bietet. Informationen zu Montagebohrungen siehe
ung konfiguriert werden. Die Kontrollerkonfiguration erfolgt mit der Reihe von DIP-Schaltern am Rand des Kontrollermoduls (siehe
Abbildung 36
und
Abbildung
sprechend seine Ansprechzeit ein.
210 mm
32
MICRO-SCREEN-    System mit USDINT/USCD-Kontrollern
Abbildung
37). Der Kontroller erkennt automatisch die Länge des Senders und Empfängers und stellt dement-
101,6 mm (2)
BANNER ENGINEERING CORPORATION
152,4 mm (2)
210 mm

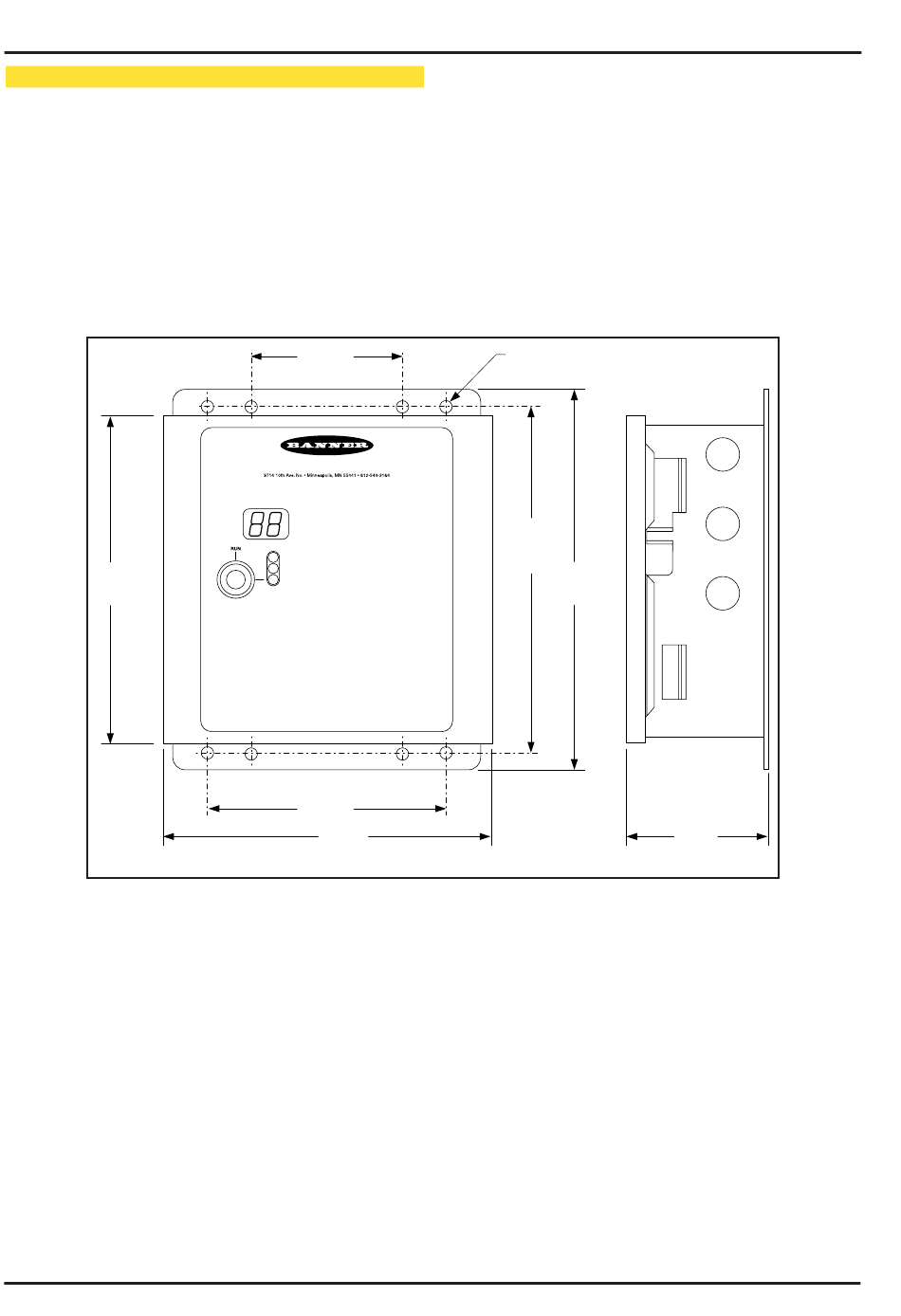

Abbildung 27 Typ USCD... Kontrollermaße und Position der Montagebohrungen
27. Alle Kontroller müssen vor Inbetriebnahmeprüfung und Verwend-
7,9 mm (4)
222,3 mm
58895 rev. B 20.12.02
244 mm
84 mm
BEDIENUNGSHANDBUCH – EUROPÄISCHE VERSION
