MICRO-SCREEN-    System mit USDINT/USCD-Kontrollern
5 BEDIENUNGSANWEISUNGEN
Dieses Kapitel befasst sich mit allen Informationen zum sicher-
en und ordnungsgemäßen Betrieb des MICRO-SCREEN-Sys-
tems.
WARNUNG!
!
L S B
ESEN IE VOR DEM ETRIEB DER
pitel 1.

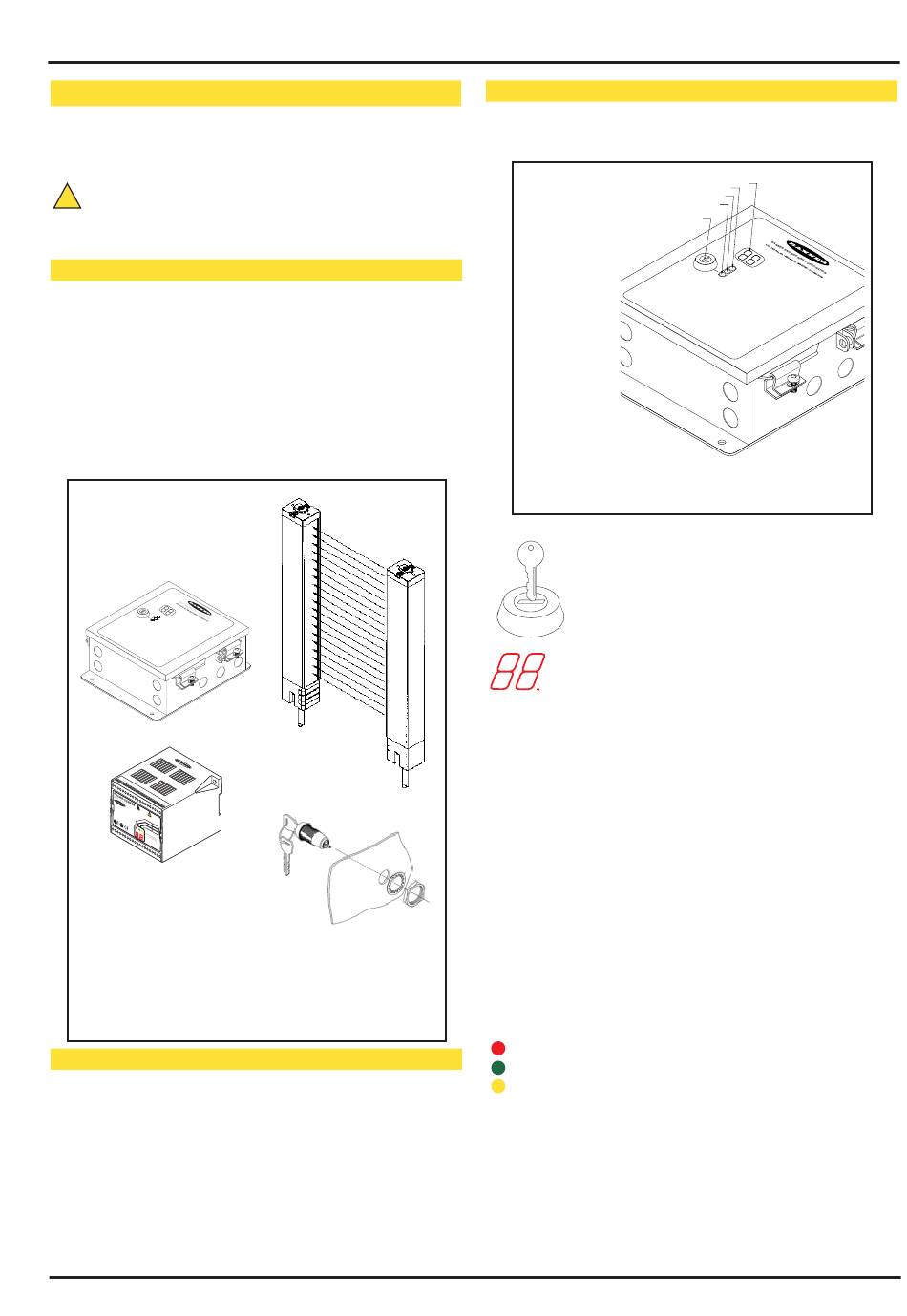

5.1 BEDIENELEMENTE UND ANZEIGEN

Die Grundausstattung des MICRO-SCREEN-Systems wird in
Abbildung 42 abgebildet und besteht aus folgenden Komponen-
ten:
• Sender
• Empfänger
• Kontroller-Typ USCD... robustes Metallgehäuse oder
Typ USDINT...
• Fernbedienter Schlüssel-Reset (optional) nur für
USDINT...-Kontroller
5
4
Index f¸r Abbildung
1. Empfänger
2. Sender
3. Schlüssel-Reset (optional für USDINT... Kontroller)
4. USDINT...-Kontroller
5. USCD...-Kontroller
Abbildung 42 Grundausstattung des MICRO-SCREEN-Systems
5.1.1 Kontroller
Der Kontroller ist die elektronische Sicherheitsschnittstelle
zwischen der überwachten Maschine und dem MICRO-
SCREEN-System.
Es lassen sich zwei Typen von Kontrollern mit dem MICRO-
SCREEN-System verwenden:
• USCD...-Kontroller in robustem Metallgehäuse
• USDINT...-Kontroller
BEDIENUNGSHANDBUCH - EUROPÄISCHE VERSION
A Sicherheitsinformationen in Ka-
NLAGE DIE
1
5.1.1.1 Typ USCD... In Robustem Metallgehäuse
Dieser Kontroller hat folgende Bedien- und Anzeigeelemente
(siehe Abbildung
Index f¸r Abbildung
1. Schlüsselschalter
2. Gelbe LED
3. Grüne LED
4. Rote LED
5. Diagnosedisplay
Abbildung 43 Kontroller-Typ USCD... Bedienelemente und
2
Das Diagnosedisplay ist 2-stellig und durch ein
Sichtfenster in der Abdeckung des MICRO-SCREEN-
Kontrollers sichtbar. Es zeigt einen Fehlercode an, der der Ur-
sache eines Sperrzustandes entspricht. Die Fehlercodes werden
in Tabelle 18 aufgezählt und erläutert.
Während der Programmierung der permanenten Blankingfunk-
tion zeigt das Display die Anzahl der ausgeblendeten Strahlen
an.
3
Während des Normalbetriebs zeigt das Display die Anzahl der
blockierten Strahlen inklusive der permanent ausgeblendeten
Strahlen an.
Des Weiteren blinkt der Dezimalpunkt, wenn starke elektrische
oder optische Störungen in der Nähe des MICRO-SCREEN-Sys-
tems vorliegen.
Unter normalen Betriebsbedingungen und wenn keine Strahlen
blockiert sind, wird die rechte Ziffer in Form eines waagrechten
Balkens dargestellt (d.h. das mittlere Displaysegment des Dis-
plays leuchtet auf).
Rot
Grün
Gelb
58895 rev. B 20.12.02
Bedienungsanleitungen
43):
5
4
3
2
1
Anzeigen
Schlüssel-Reset-Schalter
Zur Aktivierung des RUN-Modus und wird zum
Zurücksetzen des MICRO-SCREEN-Systems
nach einer Störung verwendet.

Diagnostic Display

Gelbe, rote und grüne LEDs
Systemstatus-LEDs (Funktionalität siehe
schnitt 5.1.4).
Ab-
51
