Installationsinformationen
oder des Werkstückes sein, welches glänzendes Metall oder
Kunststoff enthält oder eine glänzende Oberfläche hat.
Aus diesem Grund sollte ein Mindestabstand A beachtet wer-
den, damit Strahlen des Lichtvorhangs nicht zurückgespiegelt
werden können. Eine einfache Formel errechnet den Abstand A,
der sich vom Abstand zwischen Sender/Empfänger und dem
Streuwinkel des MICRO-SCREEN-Systems ableitet (siehe
bildung 20). Es gibt folgende zwei Möglichkeiten:
• Beträgt der Sender/Empfänger-Abstand < 3 m, A = 0,21 m –
ist keine Formelberechnung notwendig
• Beträgt der Sender/Empfänger-Abstand > 3 m – verwenden
Sie die Formel: A(in m) = Sender/Empfänger-Abstand
(in m) x 0,07
Setzen wir im folgenden Beispiel voraus, dass der Abstand
zwischen Sender und Empfänger 5,5 m beträgt, errechnet sich
der Abstand A wie folgt:
Feste Schutzein-
richtungen
Abstand A
Sender
Abstand zwischen Sender und Empfänger

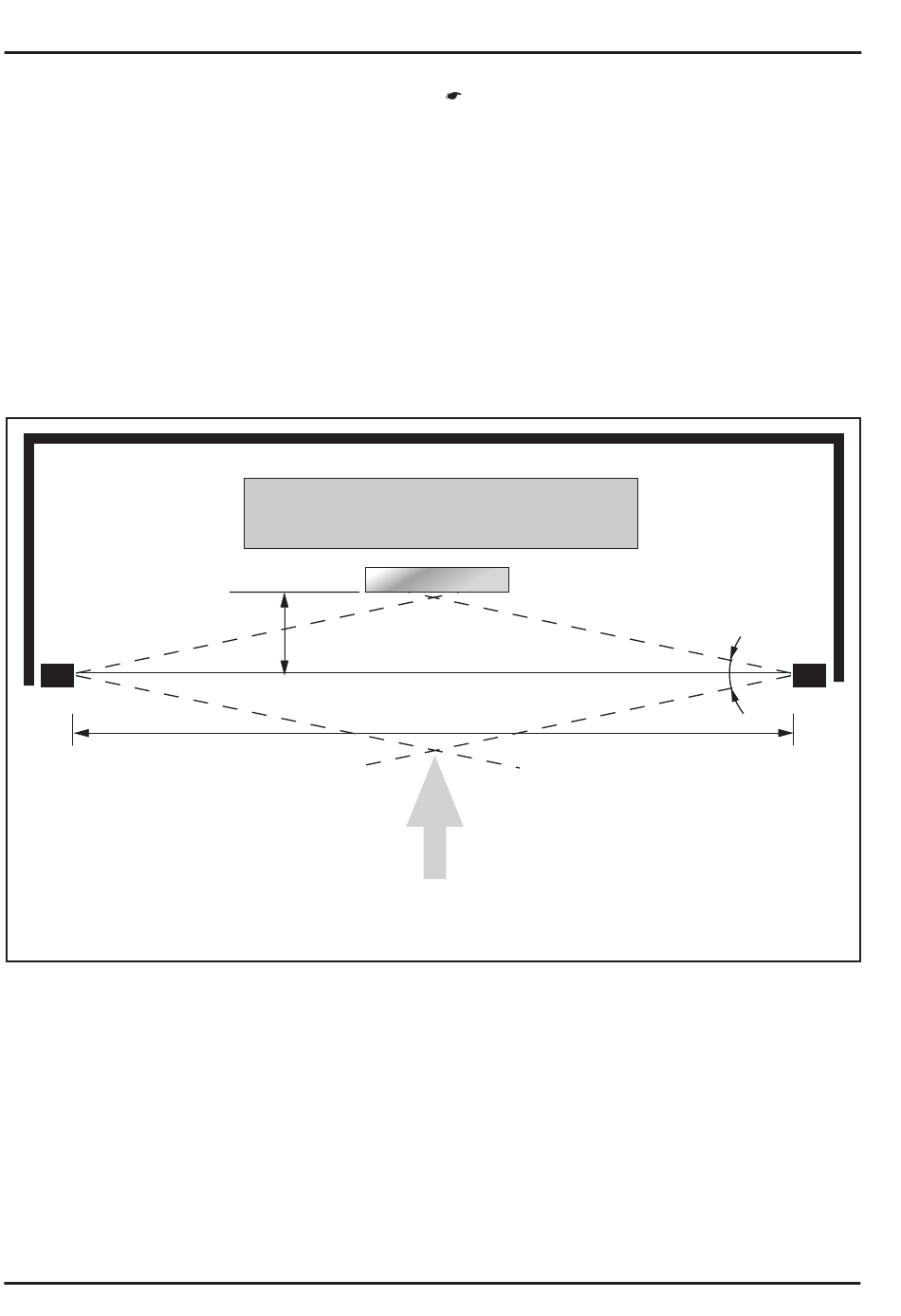

Abbildung 20 Typisches Beispiel Einer Reflektierenden Fläche in der Nähe des Überwachungsbereichs
26
MICRO-SCREEN-    System mit USDINT/USCD-Kontrollern
A = 5,5 x 0,07 = 0,385 m oder 385 mm
Die Berechnung des Abstandes A darf nicht mit der Berechnung des
MINDESTSICHERHEITSABSTANDES wie in
beschrieben verwechselt werden.
Wo möglich, sollten die reflektierenden Flächen in der Nähe des
definierten Bereichs aufgerauht oder mit glanzlosem Material
Ab-
abgedeckt werden. Wo dies nicht möglich ist (z.B. bei einem re-
flektierenden Werkstück), sollte die Montage des Sensors so
vorgenommen werden, dass eine Beschränkung des Sichtbere-
iches des Empfängers oder des Streubereichs des Lichts vom
Sender stattfindet.
Strahlen, die von reflektierenden Flächen zurückgespiegelt wer-
den, werden mit dem Detektionsfunktionstest, wie unter Inbe-
triebnahmeprüfung
Ausrichtungstest
Überprüfungsverfahren
Gefährlicher Bereich
Reflektierende Fläche
Optische Achse
Annährungsrichtung
58895 rev. B 20.12.02
(Abschnitt 4.5.3) beschrieben, mit dem
(Abschnitt 4.5.2) und bei den periodischen
(Abschnitt 4.5.2) entdeckt.
Streuwinkel
BEDIENUNGSHANDBUCH – EUROPÄISCHE VERSION
Abschnitt 1.10
Empfänger
