MICRO-SCREEN-    System mit Kontrollern vom Typ USDINT/USCD
6.2.1.3 Auswirkungen Elektrischer und Optischer Störungen
Starke elektrische und/oder optische Störungen von der über-
wachten Maschine, benachbarten Lichtvorhängen oder anderen
Opto-Sensoren usw. können einen AUS-Schaltzustand verur-
sachen. In Extremfällen ist eine Sperrung möglich. Um die Fol-
gen einer kurzfristigen Störung zu minimieren, reagiert das
MICRO-SCREEN-System nur, wenn Störungen während mehr-
eren fortlaufenden Abtastvorgängen detektiert werden.
Der Dezimalpunkt des Diagnosedisplays blinkt bei elektrischen
oder optischen Störungen. Diese Anzeige wird verwendet, um
spezielle Störungsquellen zu lokalisieren (siehe
Beobachten Sie diese Anzeige, während Sie die vermutliche
Störquelle eliminieren oder isolieren.
Wenn der Dezimalpunkt blinkt, führen Sie zur Problembeseiti-
gung folgende Prüfungen durch:
• Prüfen Sie, ob die Verbindung zwischen Kontroller und
Erdung mangelhaft ist.
• Prüfen Sie, ob die Schirmleitung des Senders und/oder
Empfängers angeschlossen ist (siehe
Abbildung 33).
• Prüfen Sie, ob Sensor- oder Ausgangsleitungen sich zu
nahe an störbelasteten Leitungen befinden.
• Prüfen Sie, ob optische Störungen durch angrenzende
Lichtvorhänge oder andere Opto-Sensoren vorliegen.

6.2.2 Austausch von Ersatzteilen

Die Sender- oder Empfängergehäuse dürfen nicht geöffnet werden,
da sie keine austauschbaren Komponenten enthalten. Sollte eine
Reparatur notwendig sein, senden Sie bitte die Einheit an Ihre Ban-
ner-Vertretung zurück oder setzen Sie sich mit dieser in Verbindung.
Versuchen Sie nicht, den Sender oder Empfänger selbst zu repari-
eren.
Für weitere Anweisungen zur Geräterücksendung setzen Sie sich mit
Ihrer Banner-Vertretung in Verbindung bevor Sie MICRO-SCREEN-
Systemkomponenten zurückschicken (siehe Banner Adressen-
verzeichnis Abschnitt 3.7).

6.2.2.1 Austausch der Sicherung

Sicherungstyp 3AG oder 5x20 mm träge Sicherung
USDINT...-Kontroller
1) Schalten Sie die Stromzufuhr zum Kontroller und zur über-
wachten Maschine vor der Überprüfung ab.

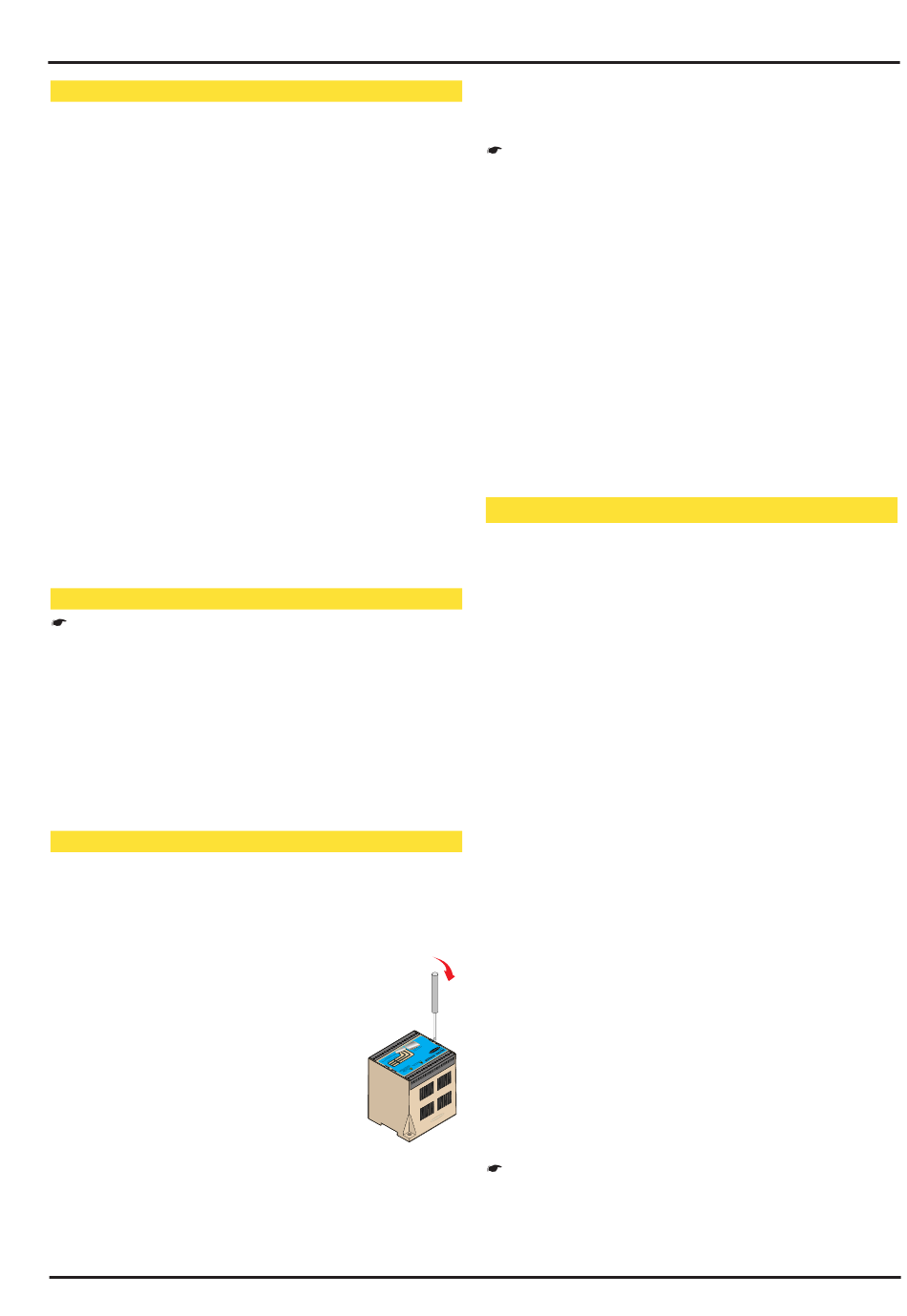

2) Entfernen Sie die Abdeckung, indem Sie
sie vorsichtig mit einem flachen
Schraubenzieher oder einem ähnlichen
Werkzeug lösen.
3) Die Sicherung steckt in einer auf der Stromversorgungspla-
tine montierten Fassung, die sich direkt unterhalb der Kon-
trollerabdeckung befindet.
BEDIENUNGSHANDBUCH - EUROPÄISCHE VERSION
4) Führen Sie eine Sichtprüfung durch und/oder prüfen Sie die
Leitfähigkeit mit Hilfe eines Ohmmeters oder Durchgängig-
keitsmessers.
Der richtige Sicherungstyp ist eine 3AG-Sicherung oder eine 5 x 20
mm große, träge Sicherung (siehe
5) Abdeckung wieder anbringen.
6) Strom wieder anlegen.
USCD...-Kontroller
1) Schalten Sie die Stromzufuhr zum Kontroller und zur über-
wachten Maschine vor der Überprüfung ab.
Tabelle 18).
2) Vordere Abdeckung öffnen.
3) Die Sicherung gemäß
fernen.
4) Führen Sie eine Sichtprüfung durch und/oder prüfen Sie die
Leitfähigkeit mit Hilfe eines Ohmmeters oder Durchgängig-
keitsmessers.
5) Abdeckung schließen.
Abbildung 32 und
6) Strom wieder anlegen.

6.2.2.2 Austausch von Kontrollerplatine und Relais-/Spannungsversorgungsplatine

MICRO-SCREEN-Systeme sind sehr zuverlässig. Obwohl ein
Austausch der Kontrollerplatine und der Relais-/Spannungsver-
sorgungsplatine normalerweise nicht erforderlich ist, sind diese
Komponenten für den Anwender sehr einfach auszutauschen.
Siehe hierzu die Anleitung, die der Austauschplatine beigepackt
ist. Um Systemzuverlässigkeit sicherzustellen, verwenden Sie
nur Ersatzrelais mit zwangsgeführten Kontakten von Banner
(siehe
USCD...-Kontroller
1) Schalten Sie die Stromzufuhr zum Kontroller und zur über-
wachten Maschine vor der Überprüfung ab.
2) Vordere Abdeckung öffnen.
Kontrollerplatine (siehe
3) Entfernen Sie die Kontrollerplatine (Pos. 9) gemäß
dung
bis sie sich löst.
4) Setzen Sie die neue Platine in die Führungsschienen und
drücken Sie sie kurz fest an, um sie zu fixieren.
5) Stellen Sie die DIP-Schalter wie erforderlich ein (siehe
bildung
Relais-/Stromversorgungsplatine (siehe
Die Ausgangsrelais sind auf einer separaten Platine montiert
6) Entfernen Sie die Relaisplatine (Pos. 3) gemäß
32, indem Sie die 9,5 Kunststoffmuttern entfernen und die
Platine vorsichtig aus dem Kontroller ziehen, um sie von der
Mutterplatine zu trennen.
7) Setzen Sie die neue Platine mit gleichmäßigem Druck fest
auf die Steckerstifte und ziehen Sie die Kunststoffmuttern
wieder an
Nicht zu fest anziehen.
USDINT...-Kontroller
1) Schalten Sie die Stromzufuhr zum Kontroller und zur über-
wachten Maschine vor der Überprüfung ab.
58895 rev. B 20.12.02
Abbildung 32
GEWÄHRLEISTUNG: auf Seite
Tabelle 5)
32, indem Sie diese vorsichtig hin- und herbewegen,
36).
(Abbildung
Wartung
Tabelle 5).
aus der Fassung ent-
65).
Abbil-
Ab-
Tabelle 5)
Abbildung
50)
63
