ALLGEMEINE INFORMATIONEN

Dieses Kapitel befasst sich mit allgemeinen Informationen über
das Produkt.
3.1 PRODUKT
Dieser Abschnitt befasst sich mit Produktinformationen wie z.B.
CE und Produktkennzeichnungsschilder und ihre Position-
ierung.
3.1.1 CE-Kennzeichnung
Entfällt für dieses Produkt.
3.1.2 Produktkennzeichnungsschild

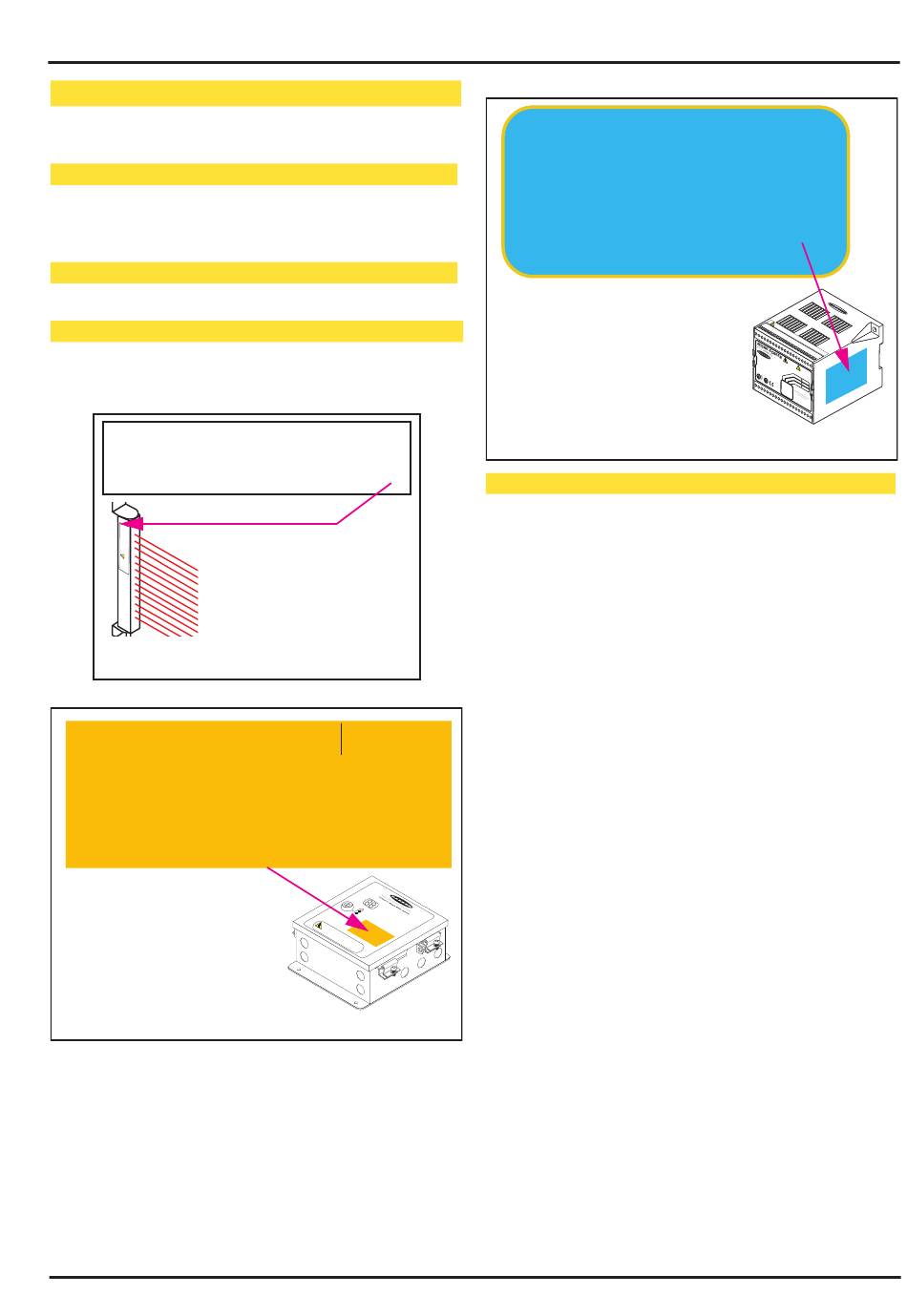

Diese Schilder befinden sich am Produkt wie gezeigt in
dung 14 , Abbildung 15 und
Sender und Empfänger:
TYPENBEZEICHNUNG.: USR 824YP2
SERIENNR: 500820
MINDEST-OBJEKT-EMPFINDLICHKEIT.: 0.75 inch (19
mm) (KEIN BLANKING)
Abbildung 14 Sender/Empfänger-
Produktionskennzeichnungsschild
Kontrollertyp USCD...
BEMESSUNGSBETRIEBSSPANNUNG
BEMESSUNGSBETRIEBSSTROM
NENNWERTE DER SICHERUNG
ANSPRECHZEIT
GEHÄUSE-SCHUTZART
ZULÄSSIGER TEMPERATURBEREICH
FSD1,FSD2,SSD NENNWERTE
NENNWERT DES HILFSKONTAKTS
EINSTELLUNG DER BLANKINGFUNKTION Siehe Bedienungshandbuch
PERIODISCHE PRÜFVERFAHREN
ANSPRECHZEIT
Zur Verwendung mit Sendern/Empfängern der Serie MSE/R... und
Abbildung 15 Kontrollertyp USCD... Produktionskennzeichnungsschild
BEDIENUNGSHANDBUCH - EUROPÄISCHE VERSION
Abbildung 16.
115 VAC, 50/60 Hz 230 VAC, 50/60 Hz
500 mA, AC max. 250 mA AC max.
1,0 A AC, 250 VAC 500 mA AC, 250 VAC
38 ms
IP 64
0 - 50 C
230 VAC, 4 A Ohmsche Last
10 VA, 125 V AC/DC, 500 mA
Siehe Bedienungshandbuch
15 ms
Kontrollertyp USDINT...
BEMESSUNGSBETRIEBSSPANNUNG
BEMESSUNGSBETRIEBSSTROM
NENNWERT DER SICHERUNG
ANSPRECHZEIT
GEHÄUSE-SCHUTZART
ZULÄSSIGER TEMPERATUR-BEREICH
FSD1,FSD2,SSD NENNWERTE
NENNWERT DES HILFSKONTAKTS
EINSTELLUNG DER BLANKINGFUNKTION Siehe Bedienungshandbuch
PERIODISCHE PRÜFVERFAHREN
ANSPRECHZEIT DES NOT-AUS-SCHALTERS15 ms
Zur Verwendung mit Sendern/Empfängern der Serie USE/R...
Abbil-
Abbildung 16 Kontrollertyp USDINT... Produktionskennzeichnungsschild

3.1.3 Gebrauchstauglichkeits-Bescheinigung

Das MICRO-SCREEN Bedienungshandbuch (58868 Rev B
20.12.02) erfüllt die Anforderungen der Maschinenrichtlinie 98/
37/EC, Sicherheit von Maschinen, Teil 1.7.4 – Anleitungen.
58895 rev. B 20.12.02
