Inbetriebnahme

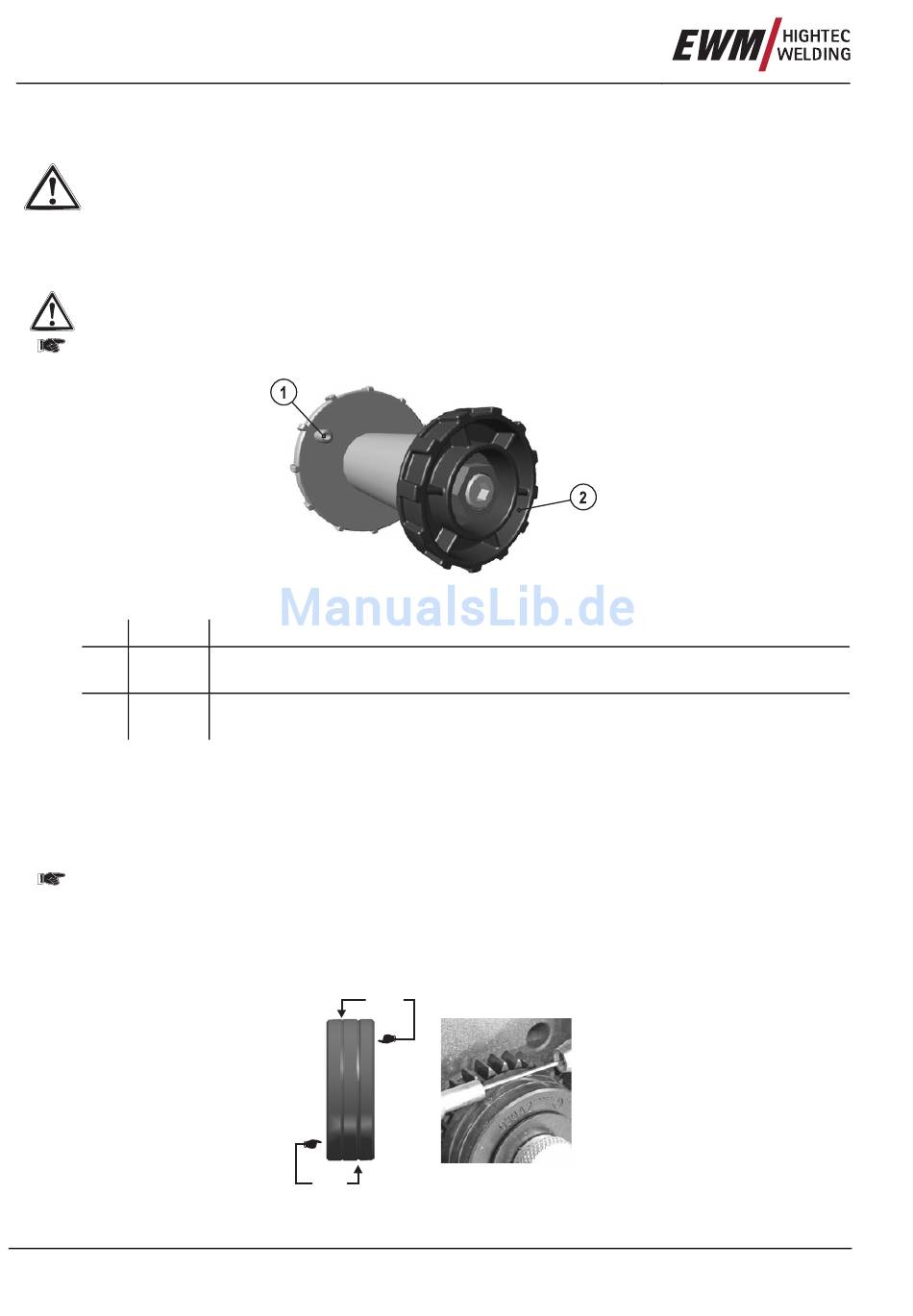

Einsetzen der Drahtelektrode
6.9
Einsetzen der Drahtelektrode
6.9.1
Abdeckung entfernen
Für die folgenden Vorgänge muss die Abdeckung entfernt werden, zum Schutz des Gerätes ist
diese nachher unbedingt wieder anzubringen.
•
Rechte Abdeckung des Gerätes entriegeln.
•
Abdeckung nach vorne kippen, anschließend nach oben abnehmen.
6.9.2
Drahtspule einsetzen
Die Vorspannung der Dornspule ist bei jedem Drahtspulenwechsel bzw. vor dem Einstellen der
Spulenbremse zu prüfen, siehe Kapitel Befestigung Dornspule (Einstellung Vorspannung)!
Es können Standard Dornspulen D300 verwendet werden. Für die Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig (siehe Zubehör).
Pos.
Symbol Beschreibung
1
2
•
Rändelmutter von Spulendorn lösen.
•
Schweißdrahtspule auf dem Spulendorn so fixieren, daß der Mitnehmerstift in der Spulenbohrung ein-
rastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
6.9.3
Drahtvorschubrollen wechseln
Um eine optimale Drahtförderung zu gewährleisten, ist es unbedingt notwendig, daß die Draht-
vorschubrollen zum verwendeten Drahtelektrodendurchmesser passen!
Grundsätzlich sind die Drahtvorschubrollen für zwei Drahtdurchmesser geeignet. Durch Umdre-
hen der DV-Rollen wird zwischen den Drahtdurchmessern gewechselt.
•
Neue Antriebsrollen so aufschieben, daß der Drahtelektrodendurchmesser als Beschriftung auf der
Antriebsrolle sichtbar ist. Antriebsrollen mit Rändelschrauben festschrauben.
48
Abbildung 6-6
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
0,8 mm
1,0 mm
Abbildung 6-7
Art. Nr.: 099-004968-EWM00
