5.1.10 4-Takt-Betrieb

1.Takt
• Brennertaster betätigen und halten
• Schutzgas strömt aus (Gasvorströmen)
• Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit".
Bei Geräten mit Steuerung M2.40 kann der Brennertaster losgelassen werden, der 2.Takt beginnt. Ab-
bruchsmöglichkeit: Brennertaster erneut drücken und loslassen.
• Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt.
• Umschalten auf vorgewählte Drahtgeschwindigkeit nach der eingestellten Zündzeit (tZn).
2.Takt
• Brennertaster loslassen (ohne Auswirkung)
3.Takt
• Brennertaster betätigen (ohne Auswirkung)
4.Takt
• Brennertaster loslassen
• DV - Motor stoppt.
• Lichtbogen erlischt nach Ablauf der eingestellten Drahtrückbrandzeit.
• Gasnachströmzeit läuft ab.
Geräte mit Steuerung M2.40: Beim schnellen Heften (Zeit zwischen zwei Schweißvorgängen unter
ca. 1,5 Sek.) entfällt das Gasvorströmen, der Einschleichvorgang und somit auch die Zündzeit
(tZn).
Art. Nr.: 099-004968-EWM00

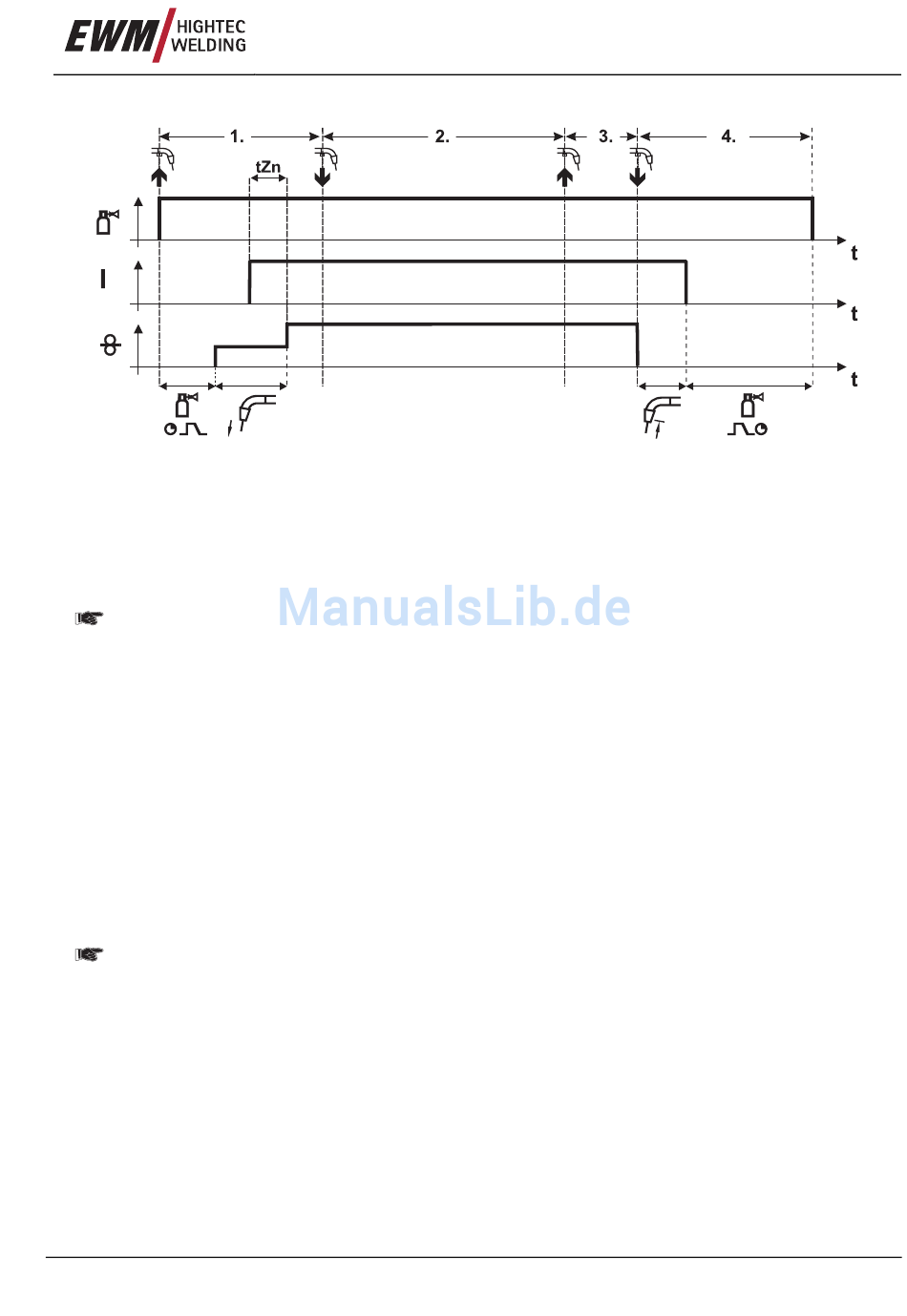

Abbildung 5-9
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
