Steuerung und Eurozentralanschluß sind bei der SATURN 351 DG im Drahtvorschubgerät inte-
griert, die anderen Elemente sind gleich.

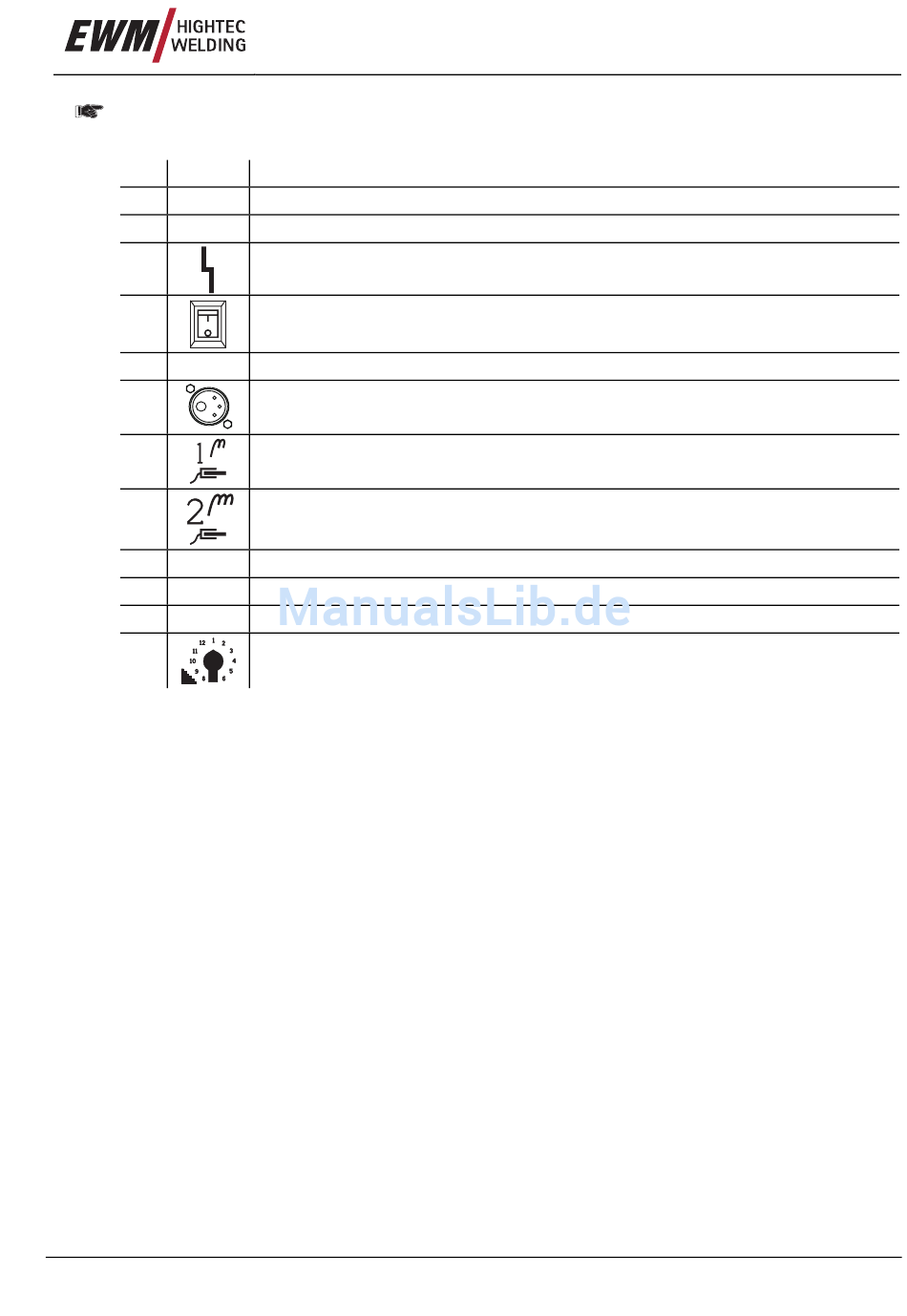

Pos.
Symbol Beschreibung
1
2
3
4
5
6
7
8
9
10
11
12
Art. Nr.: 099-004968-EWM00
0
Kranöse
Transportgriff
Signalleuchte „Funktionsstörung"
Leuchtet bei Übertemperatur
Hauptschalter, Gerät Ein/Aus
Eintrittsöffnung Kühlluft
Eurozentralanschluß (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Transportrollen, Lenkrollen
Transportrollen, Bockrollen
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Stufenschalter, Schweißspannung
Gerätebeschreibung
SATURN 251/301/351
15
