5.5
Einsetzen der Drahtelektrode
5.5.1
Drahtspule einsetzen
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der
genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör").
Pos. Symbol
1
2
•
Rändelmutter von Spulendorn lösen.
•
Schweißdrahtspule auf dem Spulendorn so fixieren, dass der Mitnehmerstift in der Spulenbohrung
einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule mit Rändelmutter ordnungsgemäß auf der Drahtspulenaufnahme befestigtigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
5.5.2
Drahtvorschubrollen wechseln
Mangelhafte Schweißergebnisse durch gestörte Drahtförderung!
Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen.
•
Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen.
Ggf. wenden oder wechseln!
•
Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden,
•
Für Aluminiumdrähte und andere weiche, legierte Drähte, angetriebene Rollen mit U-Nut
verwenden.
•
Für Fülldrähte angetriebene Rollen mit geriffelter (randierter) U-Nut verwenden.
•
Neue Antriebsrollen so aufschieben, dass der verwendete Drahtdurchmesser auf der Antriebsrolle
lesbar ist.
•
Antriebsrollen mit Rändelschrauben festschrauben.
099-004965-EW500
26.09.2011
1
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
HINWEIS

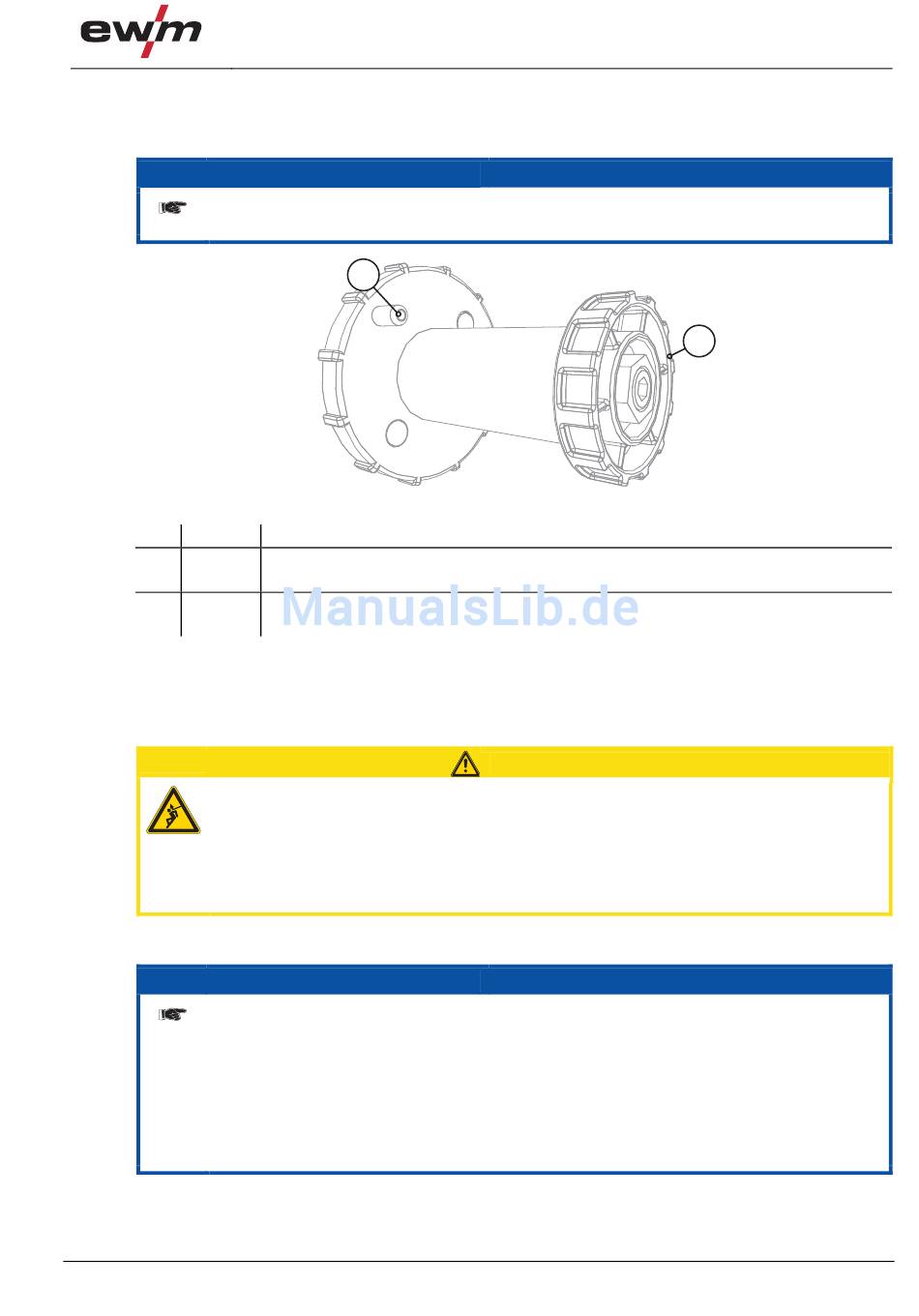

Abbildung 5-6
VORSICHT
HINWEIS
Einsetzen der Drahtelektrode
