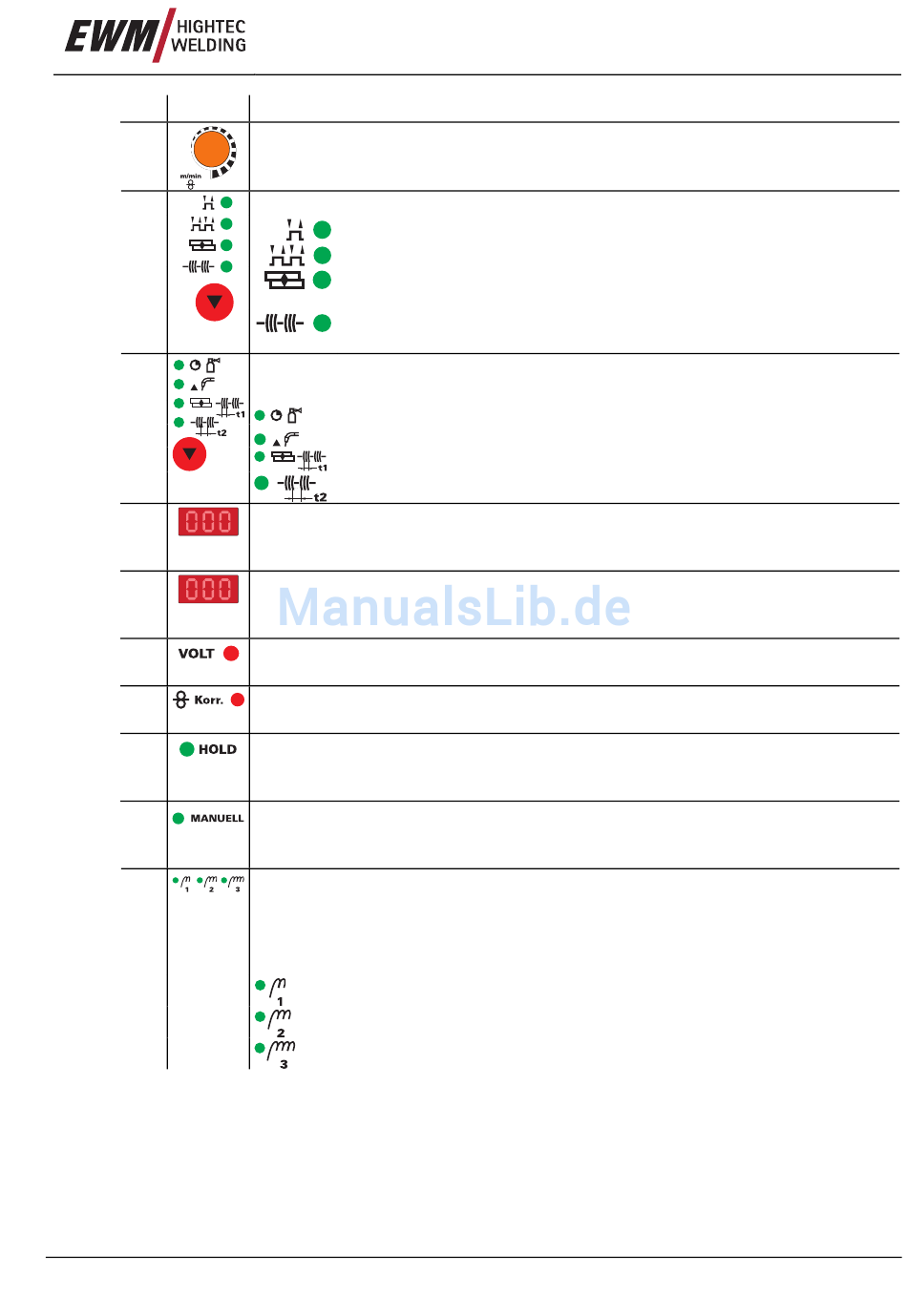

Pos.
Symbol Beschreibung
5
6
7
8
9
10
11
12
13
14
Art. Nr.: 099-004968-EWM00
0
Drehknopf "Einstellung Drahtgeschwindigkeit / Schweißparameter"
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom, Blechdicke, Job
und Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc.
Taste "Betriebsart"
2-Takt
4-Takt
MIG-Punkten, Parameteranwahl (t1 = Punktzeit) erfolgt mit Taste „Ablauf-
parameter", die Einstellung am „Drehknopf".
Intervall, Parameteranwahl (t1 = Pulszeit, t2 = Pulspause) erfolgt mit Taste
„Ablaufparameter", die Einstellung am „Drehknopf"
Taste "Ablaufparameter"
Die Parametereinstellung erfolgt am Drehknopf
Gasnachströmzeit „GnS"(0,0 bis 10,0s)
Drahtrückbrand „drb" (-50% bis +50%)
Punktzeit / Pulszeit „t1" (0,1s bis 5,0s)
Pulspause „t2" (0,1s bis 2,0s)
Display „oben"
Anzeige Schweißspannung, Korrekturwert der Drahtgeschwindigkeit bzw. Parameter-
bezeichnungen für Ablaufparameter
Display „unten"
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom, Blechdicke, Jobnummer und
Ablaufparameter
Signalleuchte „Spannung"
Leuchtet wenn Schweiß- oder Leerlaufspannung angezeigt wird
Signalleuchte „Drahtkorrektur"
Leuchtet wenn der Korrekturwert der Drahtgeschwindigkeit angezeigt wird
Signalleuchte „HOLD"
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte der
Parameter im Display angezeigt, Signalleuchte leuchtet.
Signalleuchte „MANUELL"
Signalleuchte leuchtet wenn sich das Gerät nicht im Synergic-Betrieb befindet. Alle
Parametereinstellungen werden „manuell" vom Benutzer durchgeführt (JOB 0).
Signalleuchte "Drosselanzapfungen"
Je nach Geräteausführung befinden sich am Schweißgerät zwei oder drei Werkstück-
anschlußbuchsen (Drosselanzapfungen). Das Gerät zeigt den empfohlenen Werk-
stückanschluß im JOB-Betrieb an (siehe entsprechende Piktogramme an den An-
schlußbuchsen).
Drosselanzapfung 1 (hart), Anschlußbuchse Werkstückleitung
Drosselanzapfung 2 (mittel), Anschlußbuchse Werkstückleitung
Drosselanzapfung 3 (weich), Anschlußbuchse Werkstückleitung
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
29
