6.8
Schutzgasversorgung
6.8.1
Anschluß Schutzgasversorgung
Bei kompakten Schweißgeräten erfolgt der Gasanschluß am Gerät, bei dekompakten am Draht-
vorschub.
Pos.
Symbol Beschreibung
1
2
3
4
5
6
7
In die Schutzgasversorgung dürfen keine Verunreinigungen gelangen, da dies sonst zu Verstop-
fungen führt.
Alle Schutzgasverbindungen sind gasdicht herzustellen!
•
Schutzgasflasche in Flaschenaufnahme stellen und mit Sicherungskette gegen Umfallen sichern!
•
Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
•
Druckminderer an das Gasflaschenventil montieren.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Druckminderer montieren.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß des Schweißgerätes oder
Drahtvorschubgerätes (dekompakte Geräte) montieren.
Art. Nr.: 099-004968-EWM00
0
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Sicherungskette
Flaschenaufnahme
Flaschenventil
Überwurfmutter G ¼"
Druckminderer
Schutzgasflasche

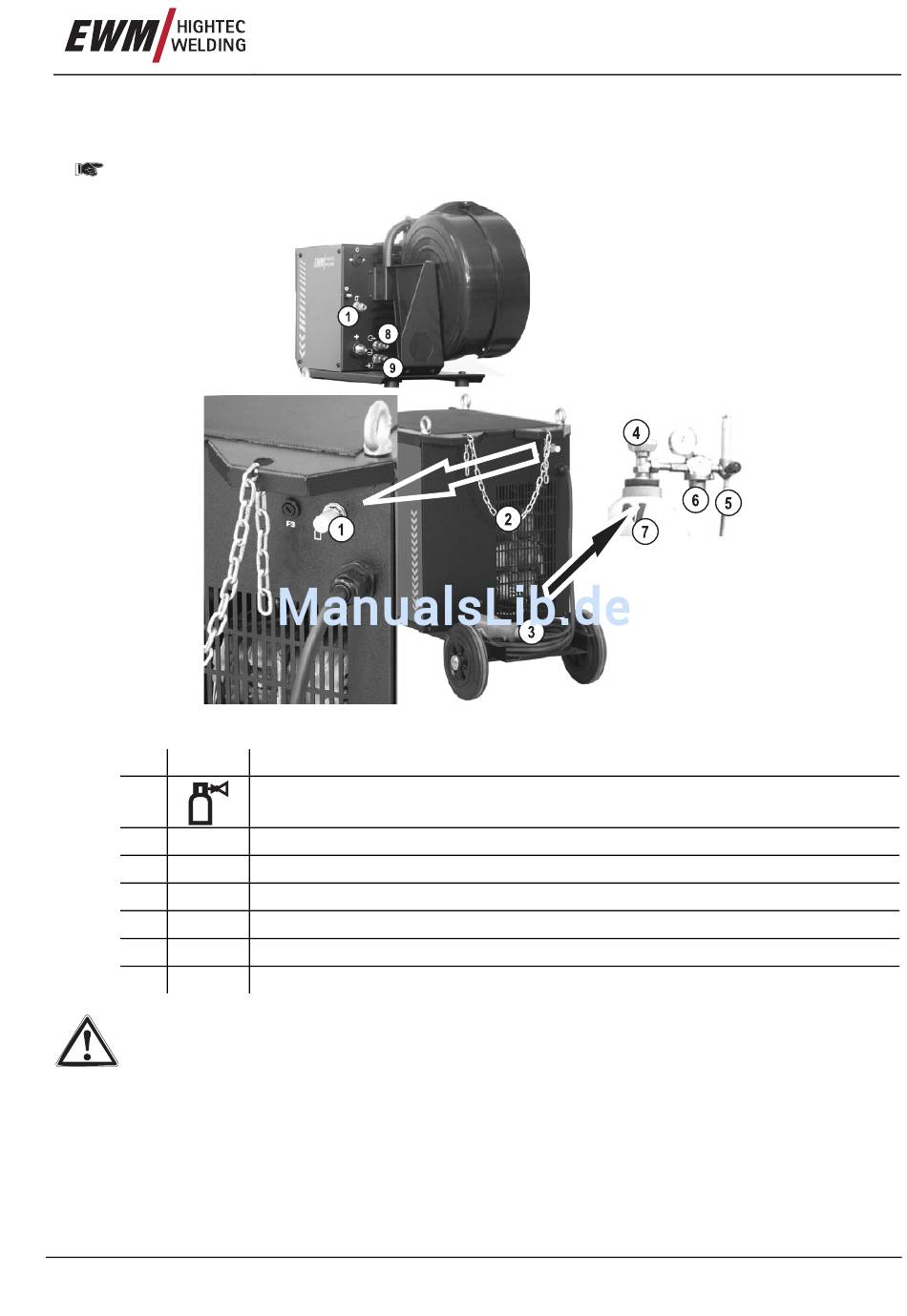

Abbildung 6-4
Inbetriebnahme
Schutzgasversorgung
45
