Inbetriebnahme
Anschluß Schweißbrenner und Werkstückleitung
6.7.1.2 Schweißgerät
Pos. Symbol Beschreibung
1
2
• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
• Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig stecken und mit Überwurfmutter sichern
(Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
• Stecker der Schweißstromleitung in die Anschlußbuchse, Schweißstrom „+" stecken und verriegeln.
44

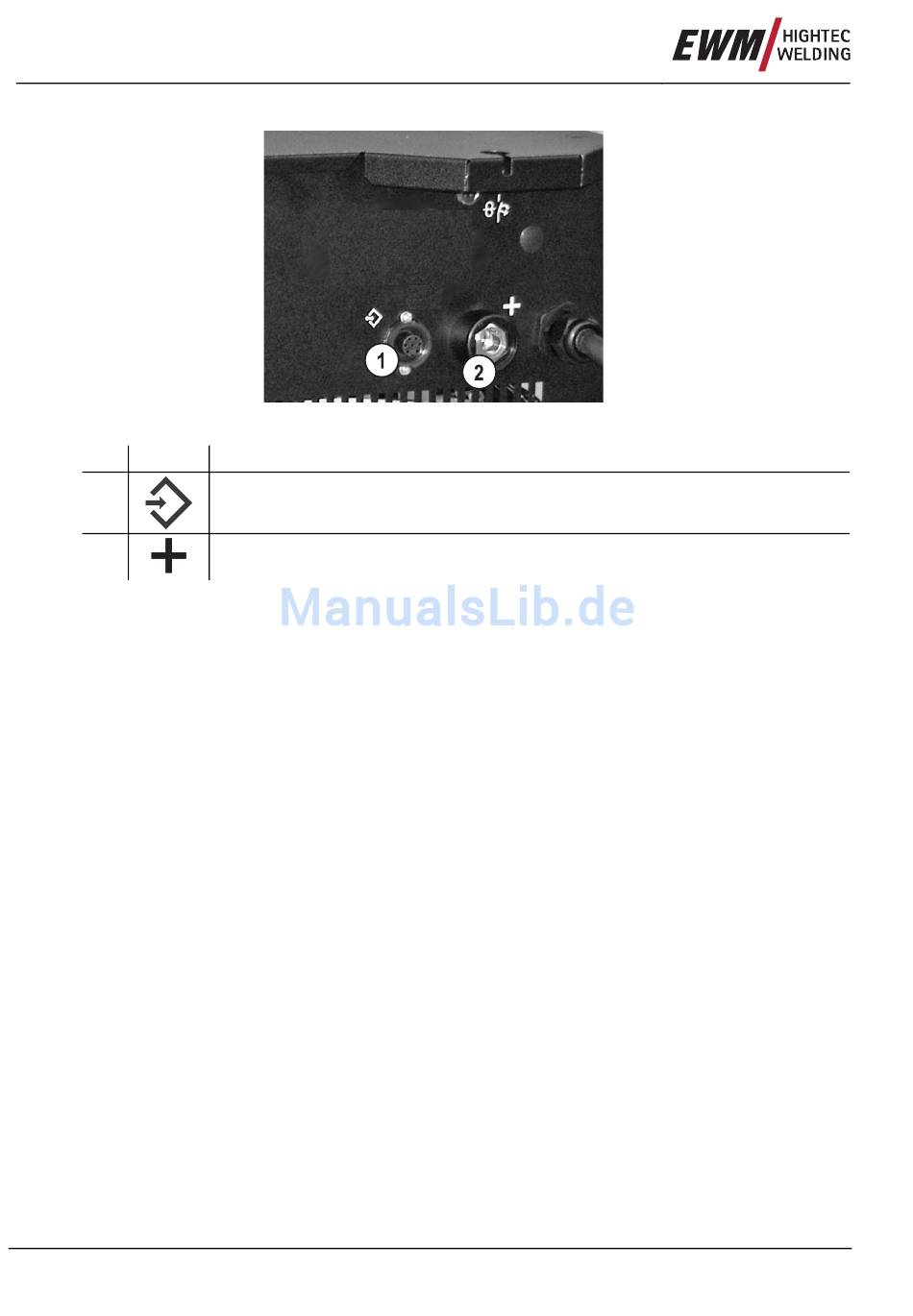

Abbildung 6-3
0
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
