5.1.1.1
Interne Bedienelemente
Bei der SATURN 351 DG in Kombination mit SATURN DRIVE 4 L M1.01 befinden sich die internen
Bedienelemente im Drahtvorschubgerät.
(siehe Kapitel „Gerätebeschreibung")
Für die folgenden Vorgänge muss die Abdeckung entfernt werden, zum Schutz des Gerätes ist
diese nachher unbedingt wieder anzubringen.
•
Rechte Abdeckung des Gerätes entriegeln.
•
Abdeckung nach vorne kippen, anschließend nach oben abnehmen.
Im Gerät finden sich weitere Bedienelemente zur Parametereinstellung.
Pos.
Symbol Beschreibung
1
2
3
4
5.1.1.2
Arbeitspunkt (Schweißleistung) einstellen
Die Steuerung M1.01 arbeitet nach dem Prinzip der Zweiknopfbedienung. Zur Vorgabe des Arbeitspunk-
tes wird lediglich die Drahtgeschwindigkeit und die Schweißspannung entsprechend Material und Elek-
trodendurchmesser eingestellt.
Bedienelement
Art. Nr.: 099-004968-EWM00
0
Drehknopf „Drahteinschleichen"
Drahteinschleichen mit 0-100% der Drahtvorschubgeschwindigkeit
Taster „Drahteinfädeln"
Stromloses Drahteinfädeln
Trimmer „Drahtrückbrand"
Einstellbereich 0-250ms.
Trimmer „Gasnachströmzeit"
Einstellbereich 0,2-10s
Aktion
Ergebnis
Einstellung Drahtgeschwindigkeit
Einstellung Schweißspannung

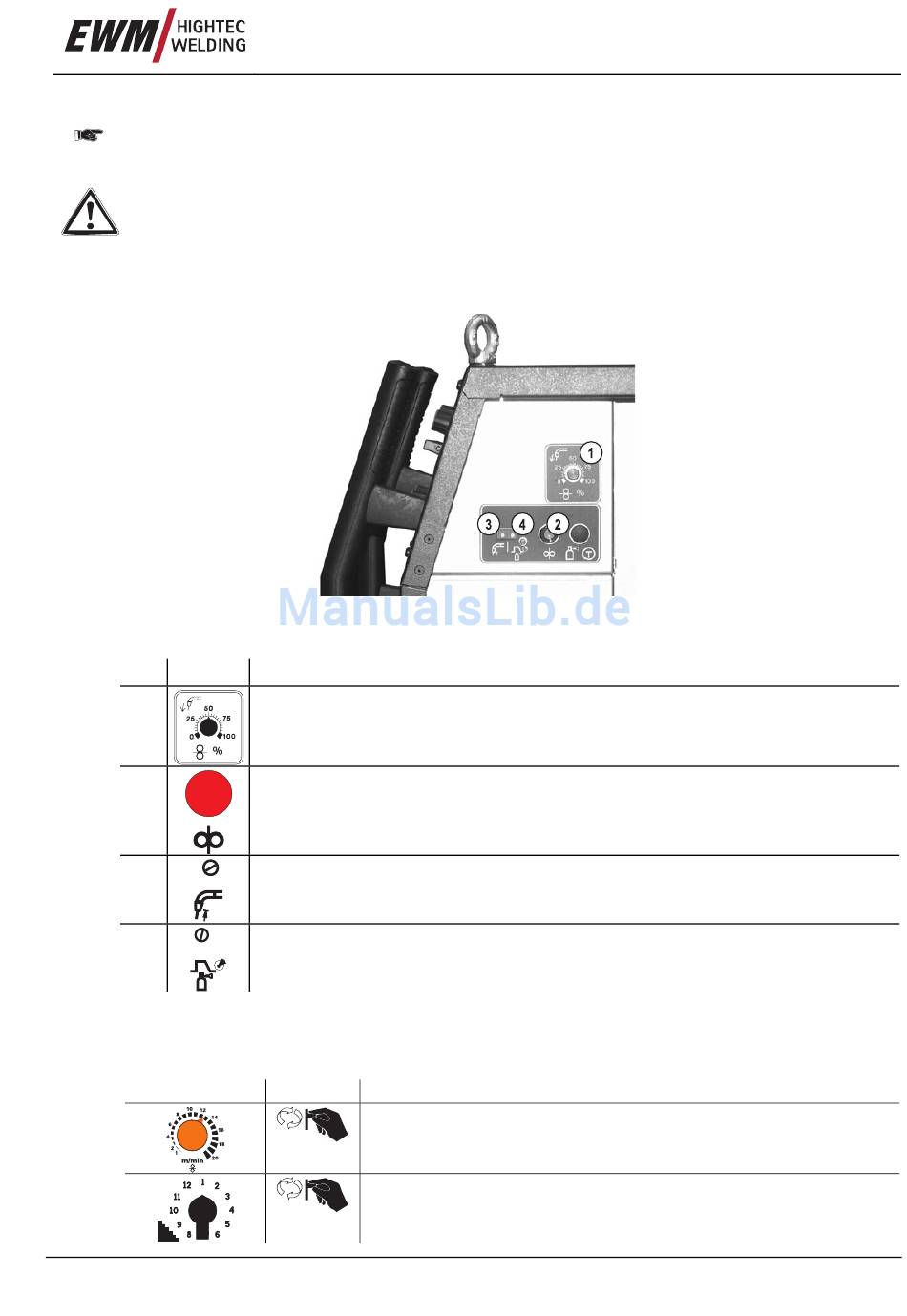

Abbildung 5-2
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
23
