5.9
Einsetzen der Drahtelektrode
5.9.1

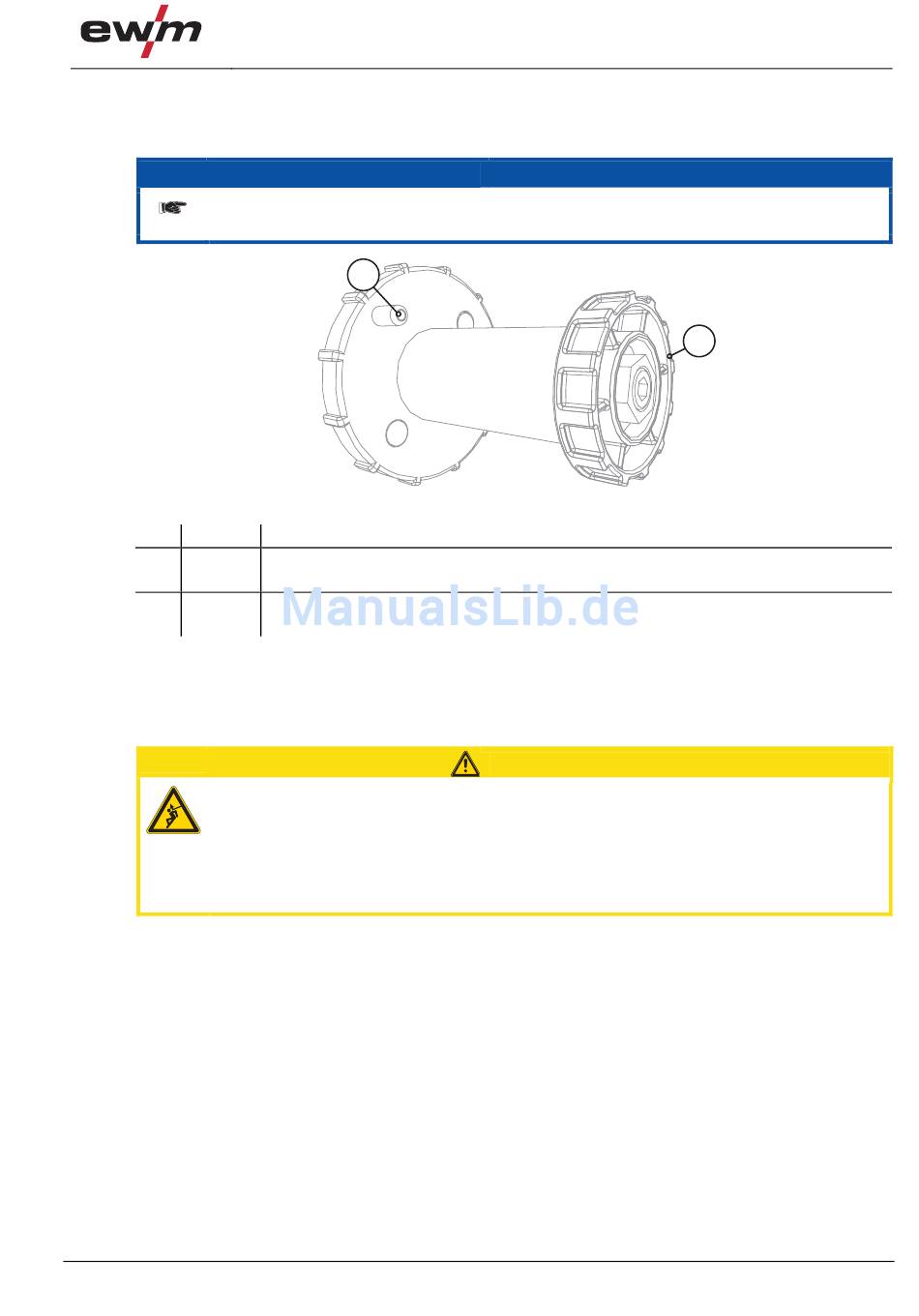

Drahtspule einsetzen
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der
genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör").
Pos. Symbol
1
2
•
Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule mit Rändelmutter ordnungsgemäß auf der Drahtspulenaufnahme befestigtigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
099-005224-EW500
08.11.2011
1
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
HINWEIS
Abbildung 5-6
VORSICHT
Einsetzen der Drahtelektrode
2
37
