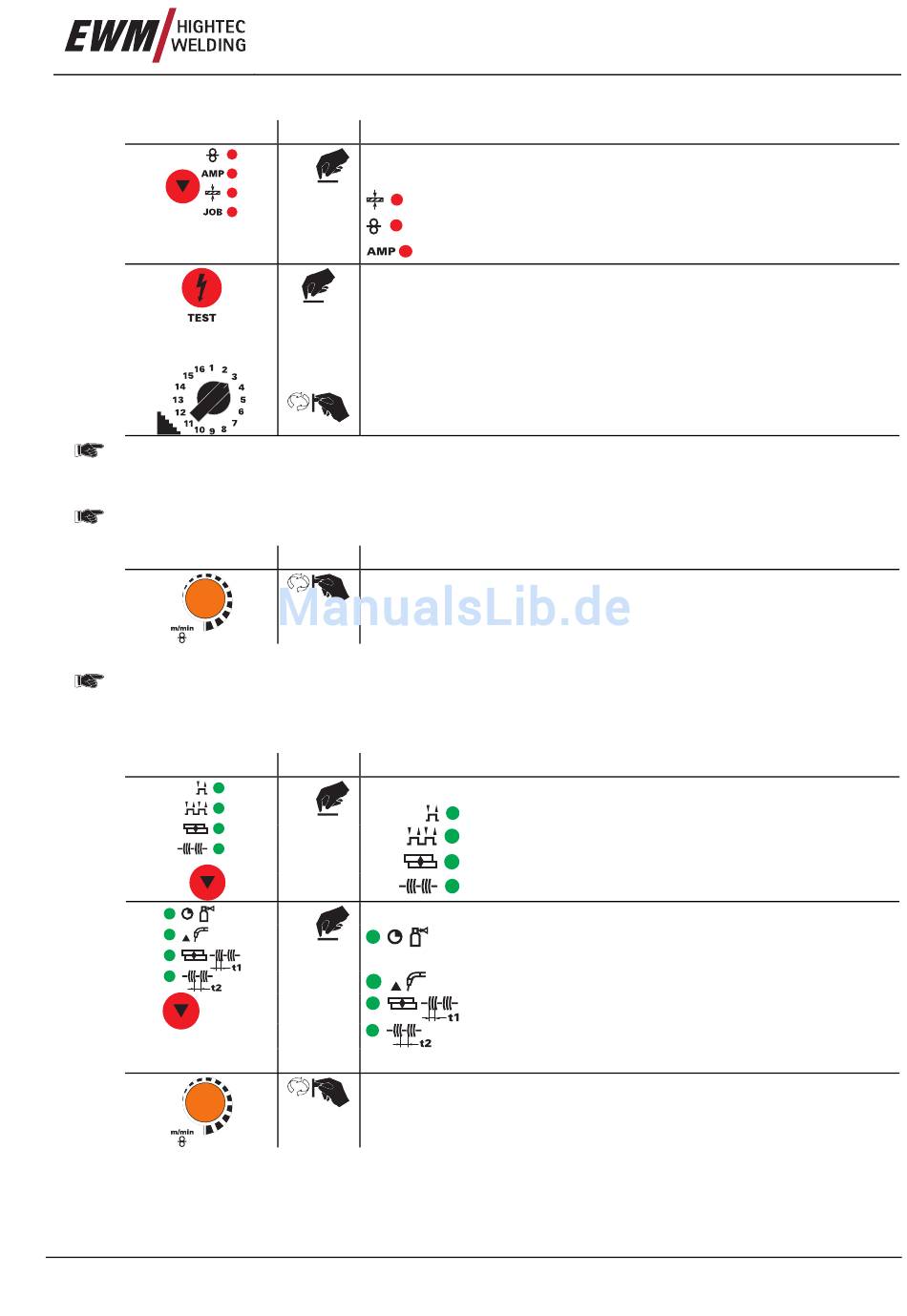

5.1.5.2 Arbeitspunkt (Schweißleistung) einstellen
Bedienelement
+
Falls die Betriebsart bereits gewählt wurde, sind hiermit alle nötigen Einstellungen getätigt und es
kann geschweißt werden.
5.1.5.3

Drahtkorrektur einstellen

Die Drahtgeschwindigkeit kann zusätzlich durch die Drahtkorrektur angepaßt werden.
Bedienelement
5.1.5.4 Betriebsart und Schweißparameter einstellen
Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepaßt werden.
Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die
Steuerung den Vorgang und schaltet auf die Standardanzeige zurück.
Bedienelement
Art. Nr.: 099-004968-EWM00
Aktion Ergebnis
Auswahl des Parameters über den die Schweißleistung eingestellt wer-
den soll:
X x
über Blechdicke
über Drahtgeschwindigkeit
über Schweißstrom
Taste „TEST" gedrückt halten und gleichzeitig am Stufenschalter den
Arbeitspunkt einstellen.
Im Display werden der gewünschte Parameter sowie die Leerlaufspan-
nung angezeigt.
+
Blinken die Dioden „Volt" und „Drahtvorschubkorrektur" während die
Taste „Test" gedrückt wird, so besteht Kurzschluß zwischen Brenner
und Werkstück. Kurzschluß beseitigen, „TEST" erneut drücken.
Aktion Ergebnis
Wert der Drahtkorrektur einstellen
Aktion Ergebnis
Betriebsart wählen:
X x
Schweißparameter wählen:
X x
Im Display wird der angewählte Parameter dargestellt
Einstellen des angewählten Parameters
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
2-Takt
4-Takt
Punkten
Intervall
Gasnachströmzeit „GnS" einstellen
(0,0s bis 10,0s)
Drahtrückbrandzeit „drb" einstellen (-50% bis 50%)
Punkt-/Intervall-Zeit „t1" (0,1s bis 5,0s)
Intervall-Pause „t2" (0,1s bis 2,0s)
