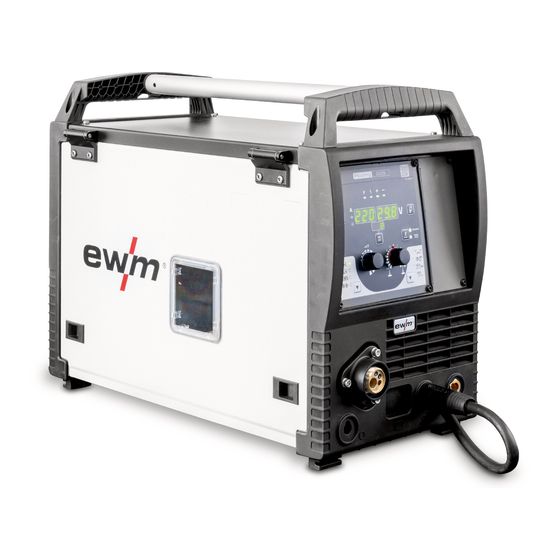

- Seite 1 Betriebsanleitung Schweißgerät Picomig 225 puls TKG Picomig 225 Synergic TKG 099-005682-EW500 Zusätzliche Systemdokumente beachten! 7.9.2022...
-
Seite 2: Allgemeine Hinweise
ährden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: inf o@ewm-group.com... -
Seite 3: Inhaltsverzeichnis
Hinweise zum Gebrauch dieser Dokumentation ............5 Symbolerklärung ....................6 Sicherheitsvorschriften .................... 7 Transport und Aufstellen ..................10 3 Bestimmungsgemäßer Gebrauch ..................12 Anwendungsbereich ....................12 3.1.1 Picomig 225 puls TKG ................12 3.1.2 Picomig 225 Synergic TKG ...............12 Mitgeltende Unterlagen ..................12 3.2.1 Garantie ....................12 3.2.2 Konformitätserklärung ................12... - Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Fehlermeldungen (Stromquelle) ................38 Checkliste zur Störungsbeseitigung .................39 Dynamische Leistungsanpassung................40 Schweißparameter auf Werkseinstellung zurücksetzen ..........40 8 Technische Daten ......................41 Picomig 225 ......................41 9 Zubehör........................42 Transportsystem ....................42 Optionen......................42 Allgemeines Zubehör .....................42 10 Verschleißteile ......................43 10.1 Drahtvorschubrollen ....................43 10.1.1 Drahtvorschubrollen f ür Stahldrähte............43 10.1.2...
-
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevor- stehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung betätigen und loslassen (tippen/tas- Technische Besonderheiten beachten ten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten f alsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) -
Seite 7: Sicherheitsvorschriften
Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unf allverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. - Seite 8 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch ungeeignete Kleidung! Strahlung, Hitze, und elektrische Spannung sind unvermeidbare Gefahrenquellen wäh- rend dem Lichtbogenschweißen. Der Anwender ist mit einer vollständigen, persönli- chen Schutzausrüstung (PSA) auszurüsten. Folgenden Risiken muss die Schutzausrüs- tung entgegenwirken: • Atemschutz, gegen gesundheitsgefährdende Stoffe und Gemische (Rauchgase und Dämpfe) oder geeignete Maßnahmen (Absaugung etc.) treffen.
- Seite 9 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
-
Seite 10: Transport Und Aufstellen
Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, welche elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6.3! •... - Seite 11 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder beschä- digt werden.
-
Seite 12: Bestimmungsgemäßer Gebrauch
Personal verwenden! • Gerät nicht unsachgemäß verändern oder umbauen! Anwendungsbereich 3.1.1 Picomig 225 puls TKG Lichtbogenschweißgerät zum MSG-Impuls- und Standardschweißen und im Nebenverfahren WIG-Schweißen mit Liftarc (Kontaktzündung) oder E-Hand-Schweißen. Zubehörkomponenten können ggf. den Funktionsumfang erweitern (siehe entsprechende Dokumentation im gleichnamigen Kapitel). -
Seite 13: Teil Der Gesamtdokumentation
Bestimmungsgemäßer Gebrauch Mitgeltende Unterlagen 3.2.6 Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 3-1 Pos. -
Seite 14: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Abbildung 4-1 099-005682-EW500 7.9.2022... - Seite 15 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Pos. Symbol Beschreibung Transportgriff Gerätesteuerung (siehe entsprechende Betriebsanleitung "Steuerung") Schweißbrenneranschluss (Eurozentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert. Parkbuchse, Polaritätswahlstecker Auf nahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport. Gerätefüße Transportstange Hauptschalter Gerät ein- oder ausschalten. Netzanschlusskabel > siehe Kapitel 5.1.7 Austrittsöffnung Kühlluft Eintrittsöffnung für externe Drahtzufuhr Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
-
Seite 16: Innenansicht
Gerätebeschreibung - Schnellübersicht Innenansicht Innenansicht Abbildung 4-2 Pos. Symbol Beschreibung Schutzklappe Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informa- tionen zu Verschleißteilen und JOB-Listen. Schiebeverschluss, Verriegelung der Schutzklappe Sichtfenster Drahtspule Kontrolle Drahtvorrat Drucktaste, Drahteinfädeln Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis... -
Seite 17: Aufbau Und Funktion
Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •... -
Seite 18: Gerätekühlung
Aufbau und Funktion Transport und Aufstellen Im Betrieb Temperaturbereich der Umgebungsluft: • -25 °C bis +40 °C (-13 F bis 104 °F) relative Luf tfeuchte: • bis 50 % bei 40 °C (104 °F) • bis 90 % bei 20 °C (68 °F) Transport und Lagerung Lagerung im geschlossenen Raum, Temperaturbereich der Umgebungsluft: •... -
Seite 19: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Transport und Aufstellen 5.1.4 Hinweise zum Verlegen von Schweißstromleitungen • Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervor- ruf en! • Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen. •... -
Seite 20: Vagabundierende Schweißströme
Aufbau und Funktion Transport und Aufstellen 5.1.5 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elekt- rische Einrichtungen beschädigt werden, Bauteile überhitzen und in der Folge Brände entstehen. • Regelmäßig alle Schweißstromverbindungen auf festen Sitz und elektrisch einwandfreien Anschluss kontrollieren. -
Seite 21: Schweißbrennerhalter
Aufbau und Funktion Transport und Aufstellen 5.1.6 Schweißbrennerhalter Der im Folgenden beschriebene Artikel befindet sich im Lieferumfang des Gerätes. Abbildung 5-5 Pos. Symbol Beschreibung Querträger Transportgriff Schweißbrennerhalter Befestigungsschrauben Fächerscheiben • Brennerhalter mit den Befestigungsschrauben am Querträger des Transportgriffs anschrauben. • Schweißbrenner, wie in der Abbildung dargestellt, in den Schweißbrennerhalter einstecken. 099-005682-EW500 7.9.2022... -
Seite 22: Netzanschluss
Aufbau und Funktion Transport und Aufstellen 5.1.7 Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen! • Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. Landesvorschriften zu erfolgen! •... -
Seite 23: Schutzgasversorgung
Aufbau und Funktion Transport und Aufstellen 5.1.8 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz- gasflaschen kann zu schweren Verletzungen führen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen (Kette / Gurt) sichern! •... -
Seite 24: Anschluss Schutzgasschlauch
Aufbau und Funktion Transport und Aufstellen 5.1.8.2 Anschluss Schutzgasschlauch Abbildung 5-8 Pos. Symbol Beschreibung Anschlussgewinde - G¼" Schutzgasanschluss (Eingang) • Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben. 5.1.8.3 Gastest - Einstellung Schutzgasmenge Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen und in der Folge zu Porenbildung führen. -
Seite 25: Schmutzfilter
Aufbau und Funktion MIG/MAG-Schweißen 5.1.9 Schmutzfilter Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9. Bei der Nutzung eines Schmutzfilters, wird der Kühlluftdurchsatz reduziert und in der Folge die Einschalt- dauer des Gerätes herabgesetzt. Die Einschaltdauer sinkt mit zunehmender Verschmutzung des Filters. Der Schmutzfilter muss regelmäßig demontiert und durch Ausblasen mit Druckluft gereinigt werden (ab- hängig vom Schmutzaufkommen). -
Seite 26: Drahtförderung
Aufbau und Funktion MIG/MAG-Schweißen Pos. Symbol Beschreibung Polaritätswahlstecker, Schweißstromkabel Interne Schweißstromzuleitung zum Schweißbrenneranschluss • Anschlussbuchse Schweißstrom „+“ Werkstück • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter sichern. • Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und durch Rechtsdrehen verriegeln. -
Seite 27: Drahtspule Einsetzen
Aufbau und Funktion MIG/MAG-Schweißen 5.2.2.1 Drahtspule einsetzen VORSICHT Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule. Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der Drahtspulenauf- nahme lösen, herunterfallen und in der Folge Geräteschäden verursachen oder Perso- nen verletzen. • Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen. •... -
Seite 28: Drahtvorschubrollen Wechseln
Aufbau und Funktion MIG/MAG-Schweißen 5.2.2.2 Drahtvorschubrollen wechseln Abbildung 5-12 Pos. Symbol Beschreibung Knebel Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert. Verschlussbügel Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert. Druckeinheit Fixierung der Spanneinheit und Einstellen des Anpressdruckes. Spanneinheit Drahtvorschubrolle siehe Tabelle Übersicht Drahtvorschubrolle •... - Seite 29 Aufbau und Funktion MIG/MAG-Schweißen Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht Drahtvorschubrollen). Bei Verwendung von Drahtdurchmessern > 1,6 mm muss der Antrieb auf das Drahtführungsset ON WF 2,0-3,2MM EFEED umgerüstet werden > siehe Kapitel 10. Tabelle Übersicht Drahtvorschubrollen: Material Durchmesser...
-
Seite 30: Drahtelektrode Einfädeln
Aufbau und Funktion MIG/MAG-Schweißen 5.2.2.3 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht! Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten und Körperteile sowie Gesicht und Auge verletzen! • Schweißbrenner nie auf den eigenen Körper oder andere Personen richten! Durch ungeeigneten Anpressdruck wird der Verschleiß... -
Seite 31: Einstellung Spulenbremse
Aufbau und Funktion MIG/MAG-Schweißen • Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes: Abbildung 5-14 5.2.2.4 Einstellung Spulenbremse... -
Seite 32: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen 5.3.1 Anschluss Elektrodenhalter und Werkstückleitung VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge- schweißte Werkstücke zu bewegen. Abbildung 5-16 Pos. -
Seite 33: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.4.1 WIG-Schweißbrenner vorbereiten Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten! • passende Wolframelektrode und • entsprechende Schutzgasdüse montieren. • Betriebsanleitung zum WIG-Schweißbrenner beachten! 5.4.2 Anschluss Schweißbrenner und Werkstückleitung Abbildung 5-17 Pos. Symbol Beschreibung Schweißbrenner Polaritätswahlstecker, Schweißstromkabel Interne Schweißstromzuleitung zum Schweißbrenneranschluss. -
Seite 34: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of- fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer- den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 35: Symbolerklärung
Wartung, Pflege und Entsorgung Symbolerklärung Symbolerklärung Personen Schweißer / Bediener Bef ähigte Person (autorisiertes Servicepersonal) Prüfung Sichtprüfung Funktionsprüfung Zeitraum, Intervall Einschichtbetrieb Mehrschichtbetrieb alle 8 Stunden täglich wöchentlich monatlich halbjährlich jährlich Wartungsplan Wartungsschritt Ausschließlich die als Prüfer bzw. Instandsetzer ausgezeichnete Per- son darf auf Grund ihrer Ausbildung den entsprechenden Arbeitsschritt ausf ühren! Nichtzutreffende Prüfpunkte werden ausgelassen. - Seite 36 Wartung, Pflege und Entsorgung Wartungsplan Wartungsschritt Ausschließlich die als Prüfer bzw. Instandsetzer ausgezeichnete Per- son darf auf Grund ihrer Ausbildung den entsprechenden Arbeitsschritt ausf ühren! Nichtzutreffende Prüfpunkte werden ausgelassen. • Schweißsystem auf Gehäuseschäden prüfen. • Transportelemente (Gurt, Kranösen, Griff, Transportrollen, Feststellbremse) entsprechende Sicherungselemente (ggf.
-
Seite 37: Entsorgung Des Gerätes
Lampen, Batterien oder Akkumulatoren müssen vor dem Entsorgen des Gerätes entnommen und ge- trennt entsorgt werden. Der Batterie- bzw. Akku-Typ und deren Zusammensetzung ist auf deren Ober- seite gekennzeichnet (Typ CR2032 oder SR44). In f olgenden EWM-Produkten können Batterien oder Akkumulatoren enthalten sein: •... -
Seite 38: Störungsbeseitigung
Störungsbeseitigung Sof twareversion der Gerätesteuerung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht f unktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Softwareversion der Gerätesteuerung Die Abfrage der Softwarestände dient ausschließlich zur Inf ormation für das autorisierte Servicepersonal und kann im Gerätekonfigurationsmenü... -
Seite 39: Checkliste Zur Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Fehlermeldung Mögliche Ursache Abhilfe E 37 Temperaturf ehler Gerät abkühlen lassen E 40 Motorfehler Drahtvorschubantrieb überprüfen, Gerät aus- und wiedereinschalten, besteht der Fehler weiterhin, Service benachrichtigen Verbindung zwischen Schweißdraht und Gerä- E 51 Erdschluss (PE-Fehler) tegehäuse Gerät abschalten und Netzspannung kontrollie- E 55 Ausf all einer Netzphase... -
Seite 40: Dynamische Leistungsanpassung
Störungsbeseitigung Dynamische Leistungsanpassung Drahtförderprobleme Stromdüse verstopft Reinigen und ggf. ersetzen. Einstellung Spulenbremse > siehe Kapitel 5.2.2.4 Einstellungen prüfen bzw. korrigieren Einstellung Druckeinheiten > siehe Kapitel 5.2.2.3 Einstellungen prüfen bzw. korrigieren Verschlissene Drahtvorschubrollen Prüf en und bei Bedarf ersetzen ... -
Seite 41: Technische Daten
Technische Daten Picomig 225 Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Picomig 225 MIG/MAG E-Hand Schweißstrom (I 5 A bis 220 A 5 A bis 230 A 5 A bis 180 A Schweißspannung nach Norm (U 14,3 V bis 25 V 10,2 V bis 19,2 V 20,2 V bis 27,2 V... -
Seite 42: Zubehör
ON TR Trolly 55-5 / 55-6 Traverse und Auf nahme für Drahtvorschubgerät 092-002700-00000 Optionen Bezeichnung Artikelnummer Nachrüstoption zur Verbindung mit EWM Xnet via ON XNET PICOMIG 3XX 092-004004-00000 Xnet LAN/Wifi Gateway ON D Barrel TG.0003 Drahtf ührung Rolliner für Fassförderung... -
Seite 43: Verschleißteile
Verschleißteile Drahtvorschubrollen Verschleißteile Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! 10.1 Drahtvorschubrollen 10.1.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer FE 4R 0.6 MM/0.023 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00006 LIGHT PINK Edelstahl und Löten FE 4R 0.8-1.0MM / 0.03-0.04 Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00009... -
Seite 44: 10.1.3 Drahtvorschubrollen Für Fülldrähte
Verschleißteile Drahtvorschubrollen 10.1.3 Drahtvorschubrollen für Fülldrähte Bezeichnung Artikelnummer FUEL 4R 0.8 MM/0.03 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00008 WHITE/ORANGE f ür Fülldraht FUEL 4R 1.0 MM/0.04 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00010 BLUE/ORANGE f ür Fülldraht FUEL 4R 1.2 MM/0.045 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00012... -
Seite 45: Anhang
Anhang Händlersuche Anhang 11.1 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-005682-EW500 7.9.2022...
