6.8.4
Befestigung Dornspule (Einstellung Vorspannung)
Da die Spulenbremse auch gleichzeitig die Befestigung der Drahtspulenaufnahme darstellt sind
bei jedem Spulenwechsel bzw. vor jeder Einstellung der Spulenbremse folgende Arbeitsschritte
durchzuführen.
Pos.
Symbol Beschreibung
1
2
3
•
Innensechskantschraube der Befestigungs- und Bremseinheit lösen bis die Schraube komplett vom
Gewinde der Spulendornaufnahme gelöst wurde (Schraube nicht herausziehen um das Verlieren von
Kleinteilen zu vermeiden).
•
Befestigungs- und Bremseinheit mit Innensechskantschraube in der Spulendornaufnahme mindestens
mit 4 kompletten Umdrehungen (4 x 360°) im Uhrzeigersinn vorspannen.
Art. Nr.: 099-004968-EWM00
0
Befestigungs- und Bremseinheit
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Spulendornaufnahme

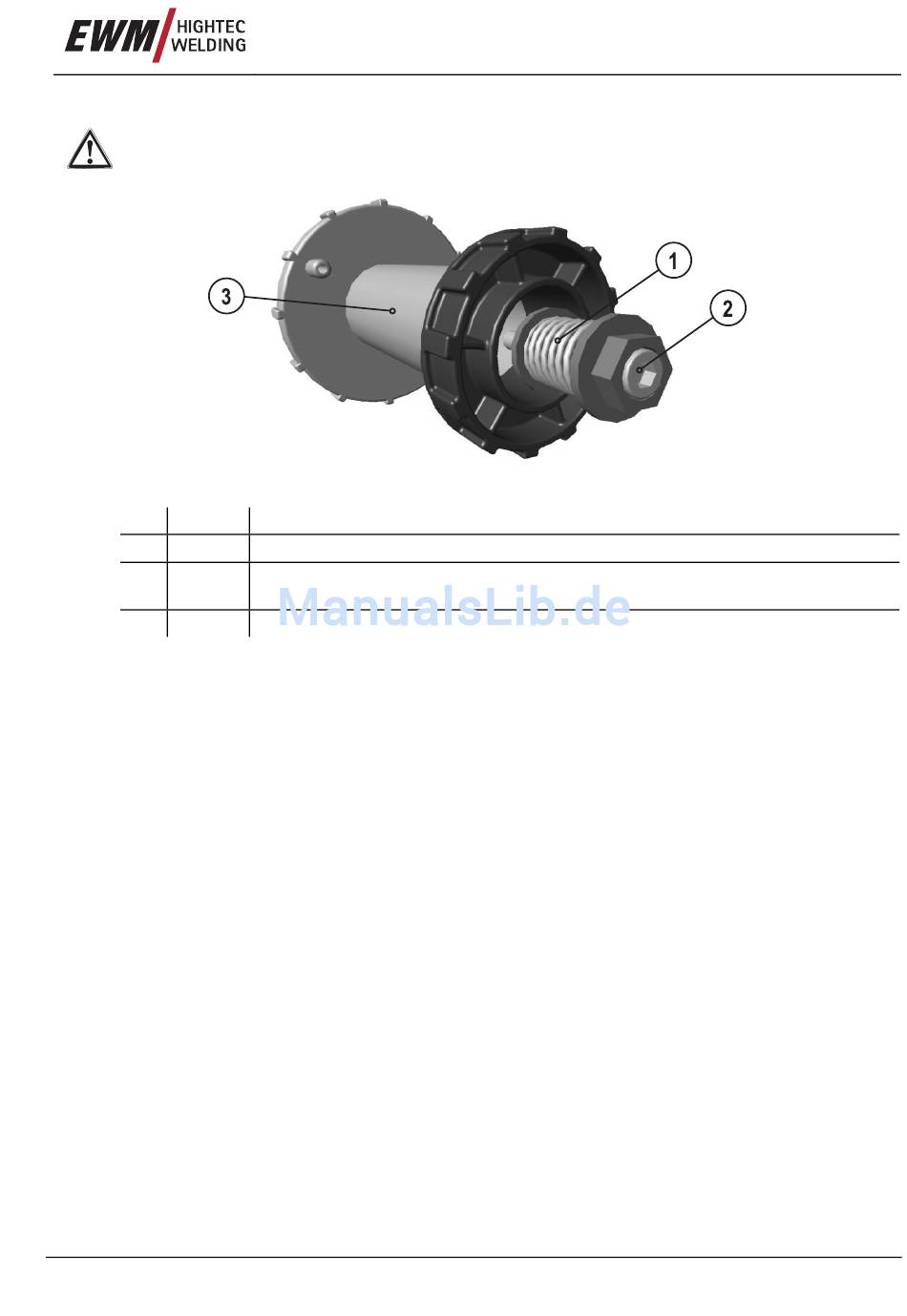

Abbildung 6-5
