Aufbau und Funktion
MIG/MAG-Schweißen
5.2.2.3 Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
• Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Die Einfädelgeschwindigkeit kann, durch gleichzeitiges Drücken der Drucktaste Drahteinfädeln
und Drehen am Drehknopf Drahtgeschwindigkeit, stufenlos eingestellt werden. In der linken
Anzeige der Gerätesteuerung wird die gewählte Einfädelgeschwindigkeit und in der rechten
Anzeige der aktuelle Motorstrom des Drahtvorschubantriebes angezeigt.
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden, dass
die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!

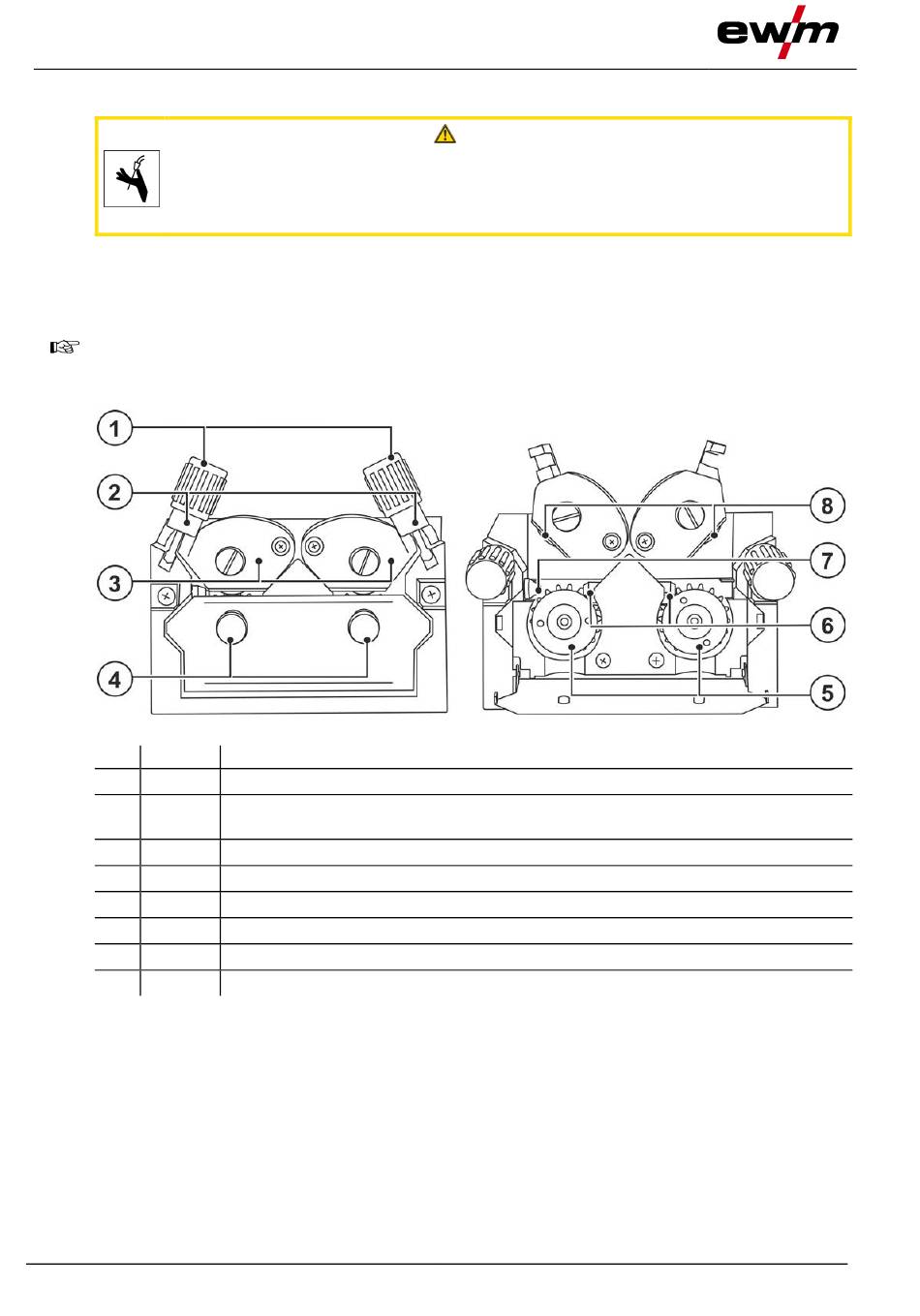

Pos. Symbol
1
2
3
4
5
6
7
8
• Brennerschlauchpaket gestreckt auslegen.
• Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
• Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinlaufnippel über die Ril-
len der Antriebsrollen und durch das Drahtführungsrohr in das Kapillarrohr bzw. Teflonseele mit Draht-
führungsrohr einführen.
• Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder hoch-
klappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
• Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
• Einfädeltaste drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
32
Beschreibung 0
Einstellmutter
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Rändelschraube
Antriebsrolle
Drahtführungsrohr
Drahteinlaufnippel
Gegendruckrolle
VORSICHT
Abbildung 5-12
099-005546-EW500
2.11.2022
