5.8.3
Drahtelektrode einfädeln
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei
unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und
Personen verletzen!
•
Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
•
Bei nicht montiertem Schweißbrenner Gegendruckrollen des Drahtvorschubantriebes
lösen!
•
Drahtführung in regelmäßigen Abständen kontrollieren!
•
Während dem Betrieb alle Gehäuseabdeckungen geschlossen halten!
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände,
Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen
können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen während des Betriebs geschlossen halten!
Pos. Symbol
1
2
3
4
•
Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheit lösen und umklappen. Spanneinheiten klappen automatisch hoch.
•
Drahtelektrode vorsichtig von Drahtspule abwickeln und durch Drahteinlaufnippel über hintere Nut der
Antriebsrollen in Kappillarrohr oder Kunststoffseele mit Stützrohr einführen.
•
Spanneinheiten nach unten drücken und Druckeinheit wieder hochklappen.
Drahtelektrode muss in der Nut der Antriebsrolle liegen.
•
Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
099-005207-EW500
23.09.2011
Beschreibung
0
Druckeinheiten
Spanneinheiten
Drahteinlaufnippel
Kapillarrohr oder Kunststoffseele mit Stützrohr, je nach Brennerausrüstung
Aufbau und Funktion
VORSICHT

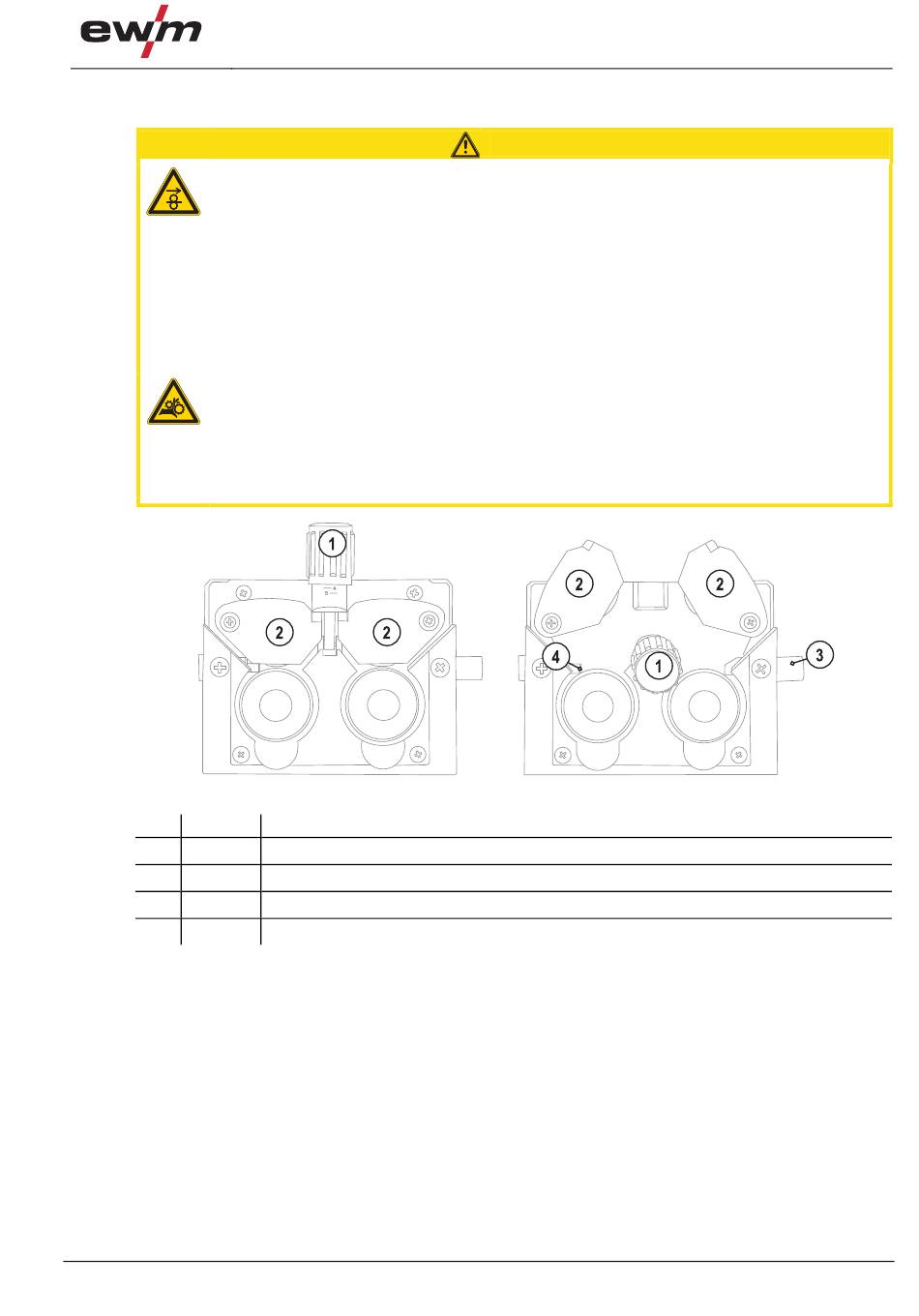

Abbildung 5-8
Einsetzen der Drahtelektrode
33
