6.8.1.1 Schweißgerät
Pos. Symbol
1
2
3
4
5
6
• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
• Stecker der Schweißstromleitung in entsprechende Anschlußbuchse Schweißstrom einstecken und
durch rechtsdrehen verriegeln:
− MIG/MAG-Fülldraht: Anschlußbuchse Schweißstrom „-"
− MIG/MAG-Standard: Anschlußbuchse Schweißstrom „+"
• Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig stecken und mit Überwurfmutter sichern
(Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
Nur bei Geräten mit integriertem Kühlmodul:
• Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Art. Nr.: 099-004838-EWM00
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlußbuchse, Schweißstrom „+"
• MIG/MAG-Schweißen:
Anschlußbuchse, Schweißstrom „-"
• MIG/MAG-Fülldrahtschweißen: Schweißstrom zum „DV" Zentralanschluß / Brenner
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußbuchse 7-polig (digital)
Anschluß Drahtvorschubgerät

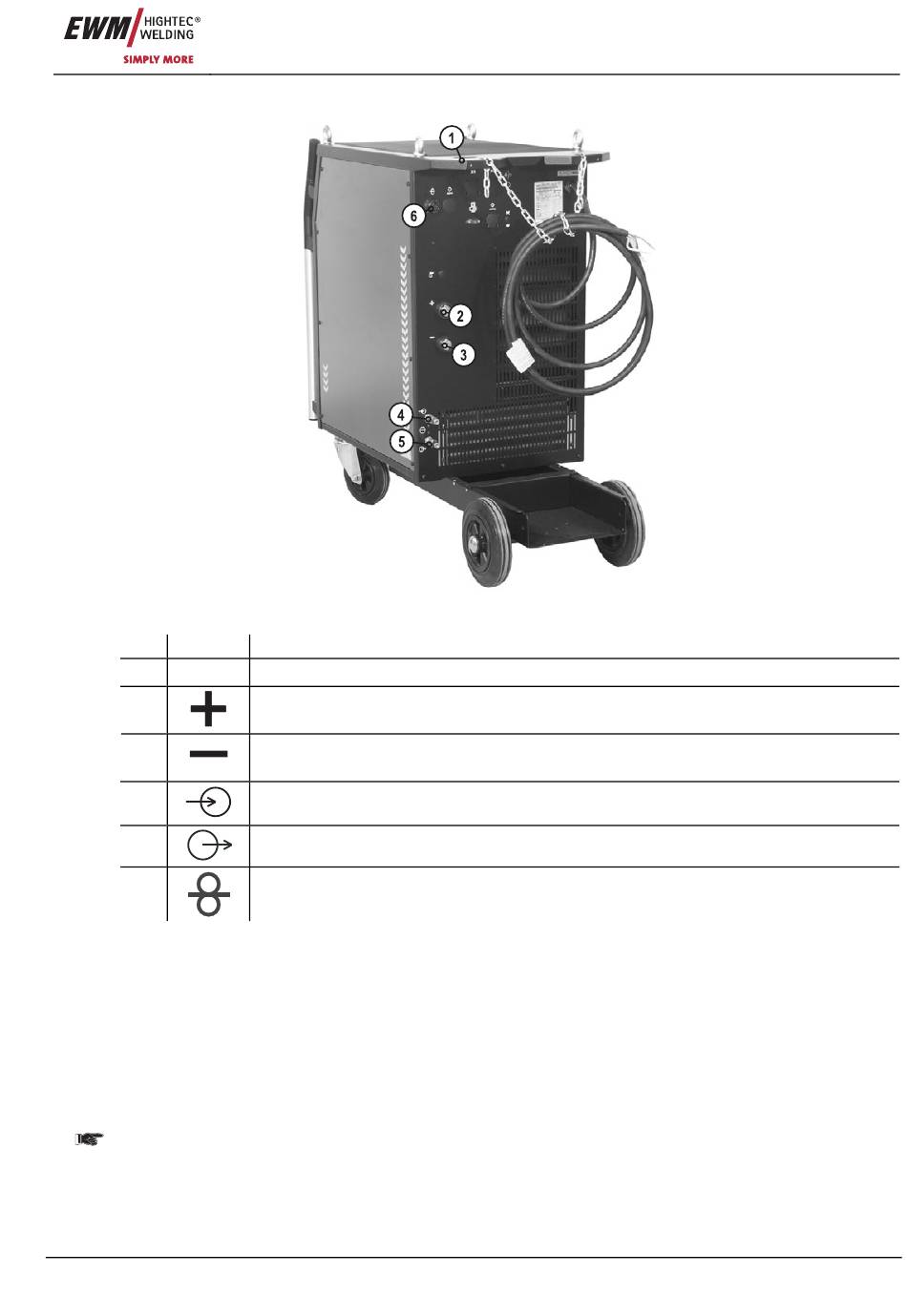

Abbildung 6-2
Schweißstrom zum „DV" Zentralanschluß / Brenner
Inbetriebnahme
MIG/MAG-Schweißen
