Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren
5.6
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen
konfigurieren
Das Schweißgerät muss vor der ersten Inbetriebnahme zum mechanischen
Lichtbogenschmelzschweißen (Kalt- oder Heißdrahtschweißen) konfiguriert werden. Diese
Grundeinstellungen werden direkt an der Gerätesteuerung vorgenommen.
1. Verfahren Kaltdraht oder Heißdraht (Hotwire = on/off)
2. Anwahl Vor-/Rückwärtsbewegung (Freq = on/off)
Des Weiteren kann bei Bedarf der Drahtrückzug angepasst werden.
5.6.1
Funktionsabläufe / Betriebsarten

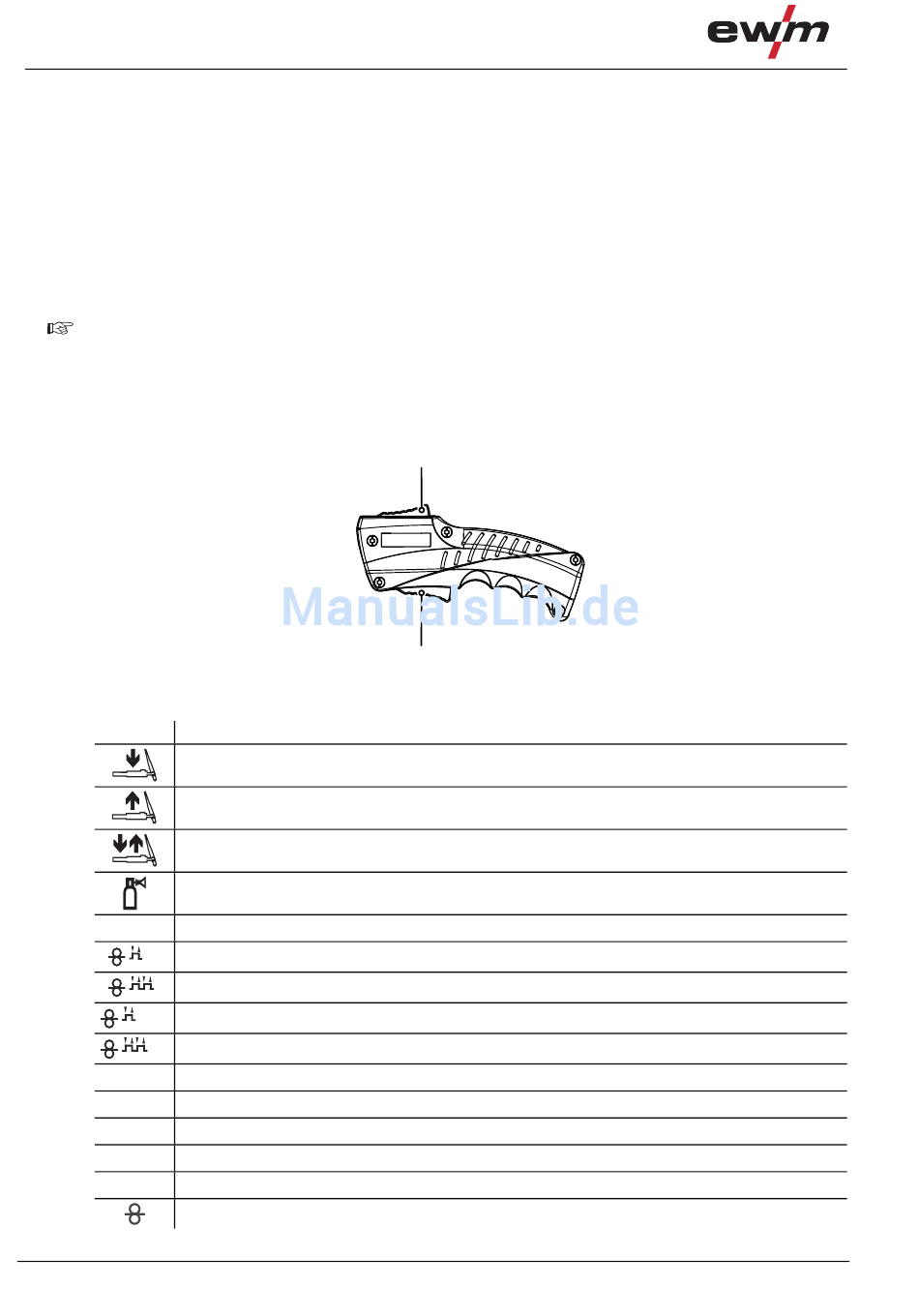

Mit Brennertaster 1 (BRT 1) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 2 (BRT 2) wird die Drahtförderung ein- bzw. ausgeschaltet.
Zusätzlich kann durch das Drücken des Brennertaster 2 (BRT 2) der Draht eingefädelt bzw. durch
kurzes Tippen und anschließendes Drücken ausgefädelt werden.
Die Bedienung kann zwischen vier Betriebsarten gewählt werden (siehe folgende
Funktionsabläufe).
5.6.1.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
2-Takt Manuell
Manual
4-Takt Manuell
Manual
2-Takt Automatik
Automatic
4-Takt Automatik
Automatic
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Drahtförderung
34
BRT 1
BRT 2
Abbildung 5-21
099-500142-EW500
05.04.2016
