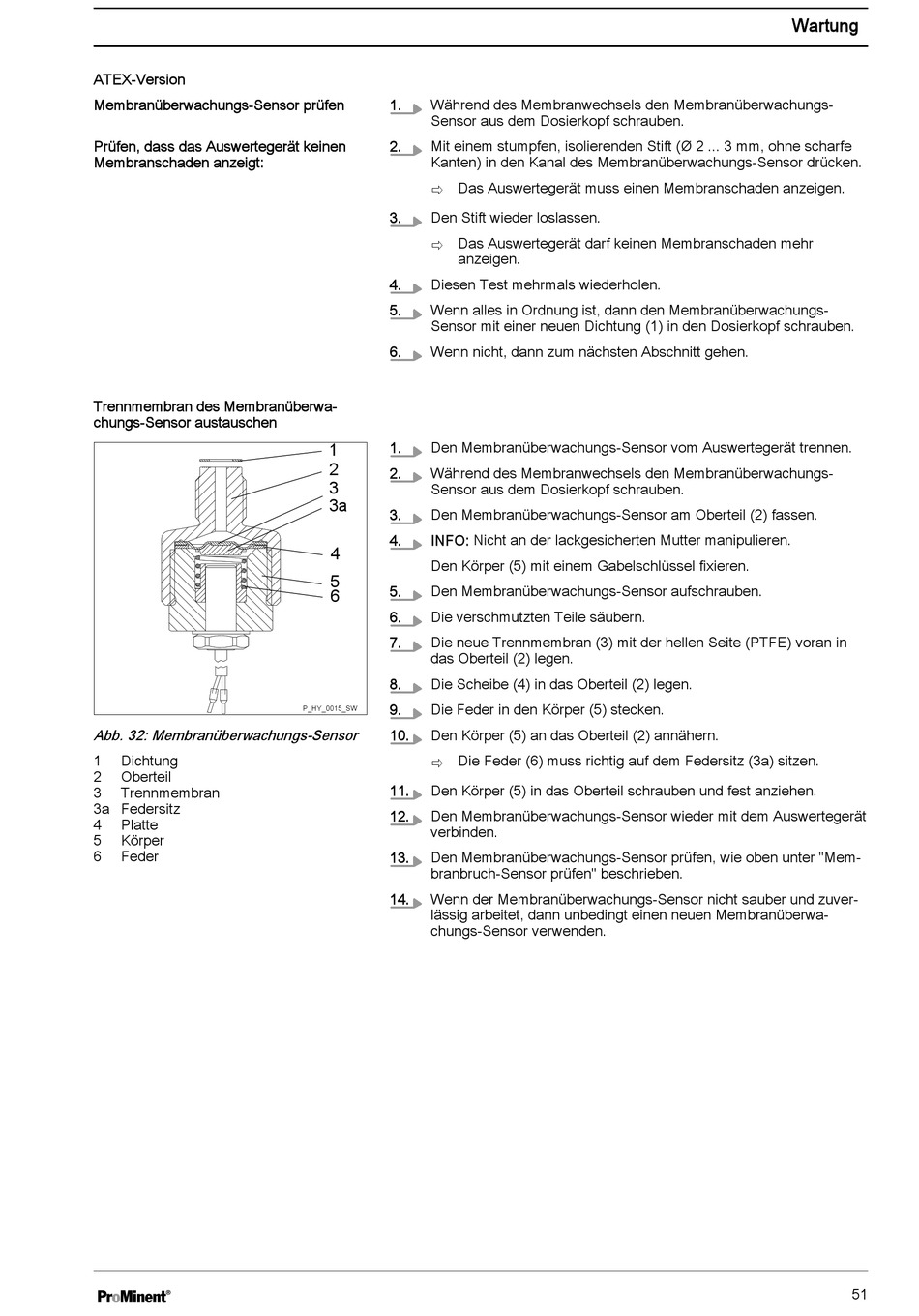

ProMinent Evolution E1Sa Betriebsanleitung Seite 51

ATEX-Version
Membranüberwachungs-Sensor prüfen
Prüfen, dass das Auswertegerät keinen
Membranschaden anzeigt:
Trennmembran des Membranüberwa‐
chungs-Sensor austauschen
Abb. 32: Membranüberwachungs-Sensor
1 Dichtung
2 Oberteil
3 Trennmembran
3a Federsitz
4 Platte
5 Körper
6 Feder
1. Während des Membranwechsels den Membranüberwachungs-
Sensor aus dem Dosierkopf schrauben.
2. Mit einem stumpfen, isolierenden Stift (Ø 2 ... 3 mm, ohne scharfe
Kanten) in den Kanal des Membranüberwachungs-Sensor drücken.
ð Das Auswertegerät muss einen Membranschaden anzeigen.
3. Den Stift wieder loslassen.
ð Das Auswertegerät darf keinen Membranschaden mehr
anzeigen.
4. Diesen Test mehrmals wiederholen.
5. Wenn alles in Ordnung ist, dann den Membranüberwachungs-
Sensor mit einer neuen Dichtung (1) in den Dosierkopf schrauben.
6. Wenn nicht, dann zum nächsten Abschnitt gehen.
1. Den Membranüberwachungs-Sensor vom Auswertegerät trennen.
1
2
2. Während des Membranwechsels den Membranüberwachungs-
3 Sensor aus dem Dosierkopf schrauben.
3a
3. Den Membranüberwachungs-Sensor am Oberteil (2) fassen.
4. INFO: Nicht an der lackgesicherten Mutter manipulieren.
4
Den Körper (5) mit einem Gabelschlüssel fixieren.
5
5. Den Membranüberwachungs-Sensor aufschrauben.
6
6. Die verschmutzten Teile säubern.
7. Die neue Trennmembran (3) mit der hellen Seite (PTFE) voran in
das Oberteil (2) legen.
8. Die Scheibe (4) in das Oberteil (2) legen.
9. Die Feder in den Körper (5) stecken.
P_HY_0015_SW
10. Den Körper (5) an das Oberteil (2) annähern.
ð Die Feder (6) muss richtig auf dem Federsitz (3a) sitzen.
11. Den Körper (5) in das Oberteil schrauben und fest anziehen.
12. Den Membranüberwachungs-Sensor wieder mit dem Auswertegerät
verbinden.
13. Den Membranüberwachungs-Sensor prüfen, wie oben unter "Mem‐
branbruch-Sensor prüfen" beschrieben.
14. Wenn der Membranüberwachungs-Sensor nicht sauber und zuver‐
lässig arbeitet, dann unbedingt einen neuen Membranüberwa‐
chungs-Sensor verwenden.
Wartung
51
