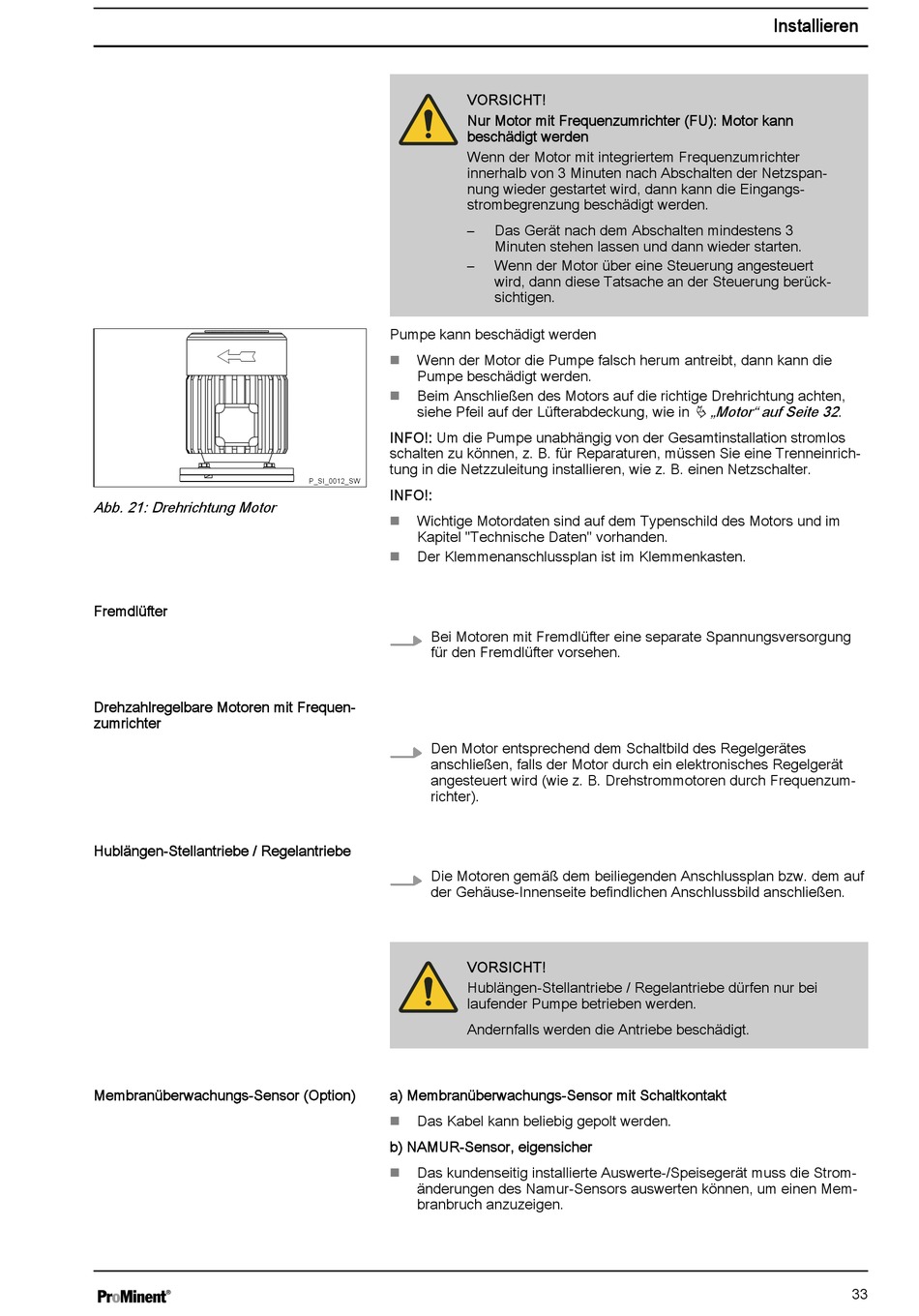

ProMinent Evolution E1Sa Betriebsanleitung Seite 33

Abb. 21: Drehrichtung Motor
Fremdlüfter
Drehzahlregelbare Motoren mit Frequen‐
zumrichter
Hublängen-Stellantriebe / Regelantriebe
Membranüberwachungs-Sensor (Option)
VORSICHT!
Nur Motor mit Frequenzumrichter (FU): Motor kann
beschädigt werden
Wenn der Motor mit integriertem Frequenzumrichter
innerhalb von 3 Minuten nach Abschalten der Netzspan‐
nung wieder gestartet wird, dann kann die Eingangs‐
strombegrenzung beschädigt werden.
–
–
Pumpe kann beschädigt werden
Wenn der Motor die Pumpe falsch herum antreibt, dann kann die
n
Pumpe beschädigt werden.
Beim Anschließen des Motors auf die richtige Drehrichtung achten,
n
siehe Pfeil auf der Lüfterabdeckung, wie in
INFO!: Um die Pumpe unabhängig von der Gesamtinstallation stromlos
schalten zu können, z. B. für Reparaturen, müssen Sie eine Trenneinrich‐
tung in die Netzzuleitung installieren, wie z. B. einen Netzschalter.
P_SI_0012_SW
INFO!:
Wichtige Motordaten sind auf dem Typenschild des Motors und im
n
Kapitel "Technische Daten" vorhanden.
Der Klemmenanschlussplan ist im Klemmenkasten.
n
Bei Motoren mit Fremdlüfter eine separate Spannungsversorgung
für den Fremdlüfter vorsehen.
Den Motor entsprechend dem Schaltbild des Regelgerätes
anschließen, falls der Motor durch ein elektronisches Regelgerät
angesteuert wird (wie z. B. Drehstrommotoren durch Frequenzum‐
richter).
Die Motoren gemäß dem beiliegenden Anschlussplan bzw. dem auf
der Gehäuse-Innenseite befindlichen Anschlussbild anschließen.
VORSICHT!
Hublängen-Stellantriebe / Regelantriebe dürfen nur bei
laufender Pumpe betrieben werden.
Andernfalls werden die Antriebe beschädigt.
a) Membranüberwachungs-Sensor mit Schaltkontakt
Das Kabel kann beliebig gepolt werden.
n
b) NAMUR-Sensor, eigensicher
Das kundenseitig installierte Auswerte-/Speisegerät muss die Strom‐
n
änderungen des Namur-Sensors auswerten können, um einen Mem‐
branbruch anzuzeigen.
Das Gerät nach dem Abschalten mindestens 3
Minuten stehen lassen und dann wieder starten.
Wenn der Motor über eine Steuerung angesteuert
wird, dann diese Tatsache an der Steuerung berück‐
sichtigen.
Installieren
Ä „Motor" auf Seite 32 .
