Installieren; Rohrleitungskräfte Und -Momente - Prominent Evolution E1Sa Betriebsanleitung

Installieren

6 Installieren
6.1 Rohrleitungskräfte und -momente
Tab. 5: Rohrleitungskräfte und -momente
Schraubanschlüsse
Nennweite DN3
Fx [N] ±60
Fy [N] ±60
Fz [N] ±60
Mx [Nm] ±3
My [Nm] ±3
Mz [Nm] 0
28
Die maximalen Belastungen an Druck- und Sauganschluss sind:

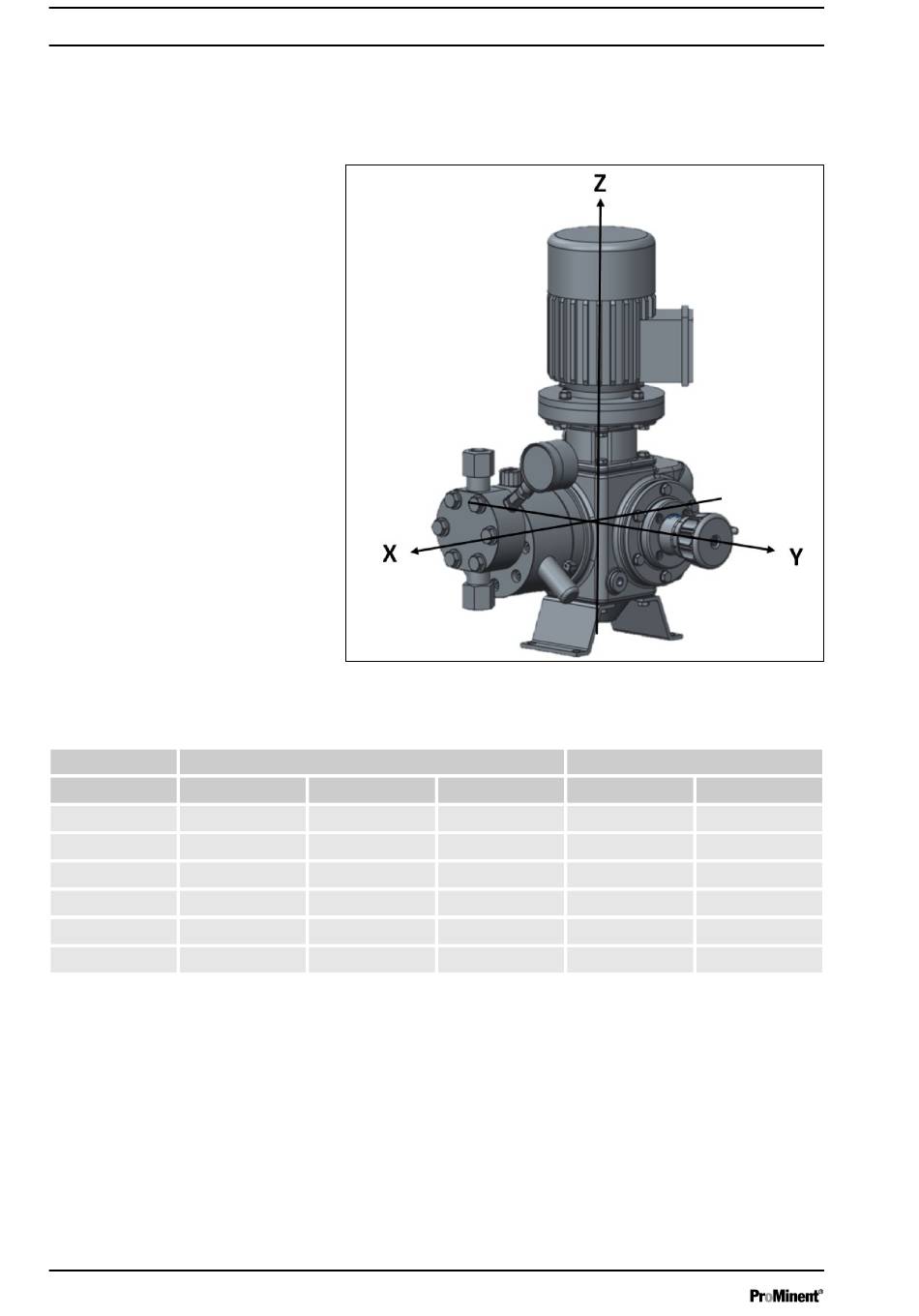

Abb. 18: Koordinatensystem Rohrleitungskräfte und –Momente
DN6 DN10
±120 ±200
±120 ±200
±120 ±200
±6 ±10
±6 ±10
0 0
Flanschanschlüsse
DN6 DN10
±120 ±200
±120 ±200
±120 ±200
±6 ±10
±6 ±10
0 0
A3532
