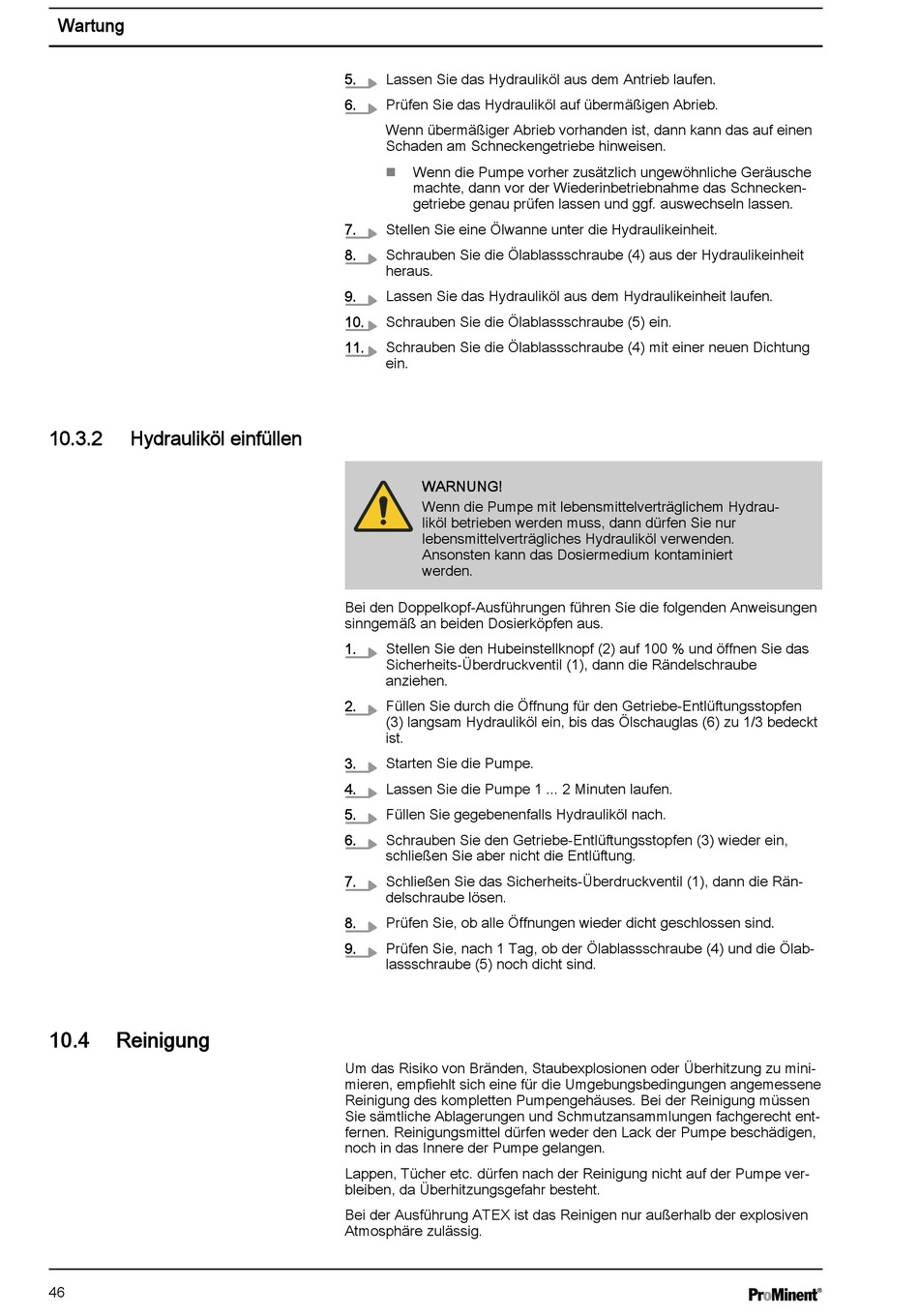

Hydrauliköl Einfüllen; Reinigung - Prominent Evolution E1Sa Betriebsanleitung

Wartung
10.3.2 Hydrauliköl einfüllen
10.4

Reinigung

46
5. Lassen Sie das Hydrauliköl aus dem Antrieb laufen.
6. Prüfen Sie das Hydrauliköl auf übermäßigen Abrieb.
Wenn übermäßiger Abrieb vorhanden ist, dann kann das auf einen
Schaden am Schneckengetriebe hinweisen.
Wenn die Pumpe vorher zusätzlich ungewöhnliche Geräusche
n
machte, dann vor der Wiederinbetriebnahme das Schnecken‐
getriebe genau prüfen lassen und ggf. auswechseln lassen.
7. Stellen Sie eine Ölwanne unter die Hydraulikeinheit.
8. Schrauben Sie die Ölablassschraube (4) aus der Hydraulikeinheit
heraus.
9. Lassen Sie das Hydrauliköl aus dem Hydraulikeinheit laufen.
10. Schrauben Sie die Ölablassschraube (5) ein.
11. Schrauben Sie die Ölablassschraube (4) mit einer neuen Dichtung
ein.
WARNUNG!
Wenn die Pumpe mit lebensmittelverträglichem Hydrau‐
liköl betrieben werden muss, dann dürfen Sie nur
lebensmittelverträgliches Hydrauliköl verwenden.
Ansonsten kann das Dosiermedium kontaminiert
werden.
Bei den Doppelkopf-Ausführungen führen Sie die folgenden Anweisungen
sinngemäß an beiden Dosierköpfen aus.
1. Stellen Sie den Hubeinstellknopf (2) auf 100 % und öffnen Sie das
Sicherheits-Überdruckventil (1), dann die Rändelschraube
anziehen.
2. Füllen Sie durch die Öffnung für den Getriebe-Entlüftungsstopfen
(3) langsam Hydrauliköl ein, bis das Ölschauglas (6) zu 1/3 bedeckt
ist.
3. Starten Sie die Pumpe.
4. Lassen Sie die Pumpe 1 ... 2 Minuten laufen.
5. Füllen Sie gegebenenfalls Hydrauliköl nach.
6. Schrauben Sie den Getriebe-Entlüftungsstopfen (3) wieder ein,
schließen Sie aber nicht die Entlüftung.
7. Schließen Sie das Sicherheits-Überdruckventil (1), dann die Rän‐
delschraube lösen.
8. Prüfen Sie, ob alle Öffnungen wieder dicht geschlossen sind.
9. Prüfen Sie, nach 1 Tag, ob der Ölablassschraube (4) und die Ölab‐
lassschraube (5) noch dicht sind.
Um das Risiko von Bränden, Staubexplosionen oder Überhitzung zu mini‐
mieren, empfiehlt sich eine für die Umgebungsbedingungen angemessene
Reinigung des kompletten Pumpengehäuses. Bei der Reinigung müssen
Sie sämtliche Ablagerungen und Schmutzansammlungen fachgerecht ent‐
fernen. Reinigungsmittel dürfen weder den Lack der Pumpe beschädigen,
noch in das Innere der Pumpe gelangen.
Lappen, Tücher etc. dürfen nach der Reinigung nicht auf der Pumpe ver‐
bleiben, da Überhitzungsgefahr besteht.
Bei der Ausführung ATEX ist das Reinigen nur außerhalb der explosiven
Atmosphäre zulässig.
