Technische Daten
14.7.1

Kontakt

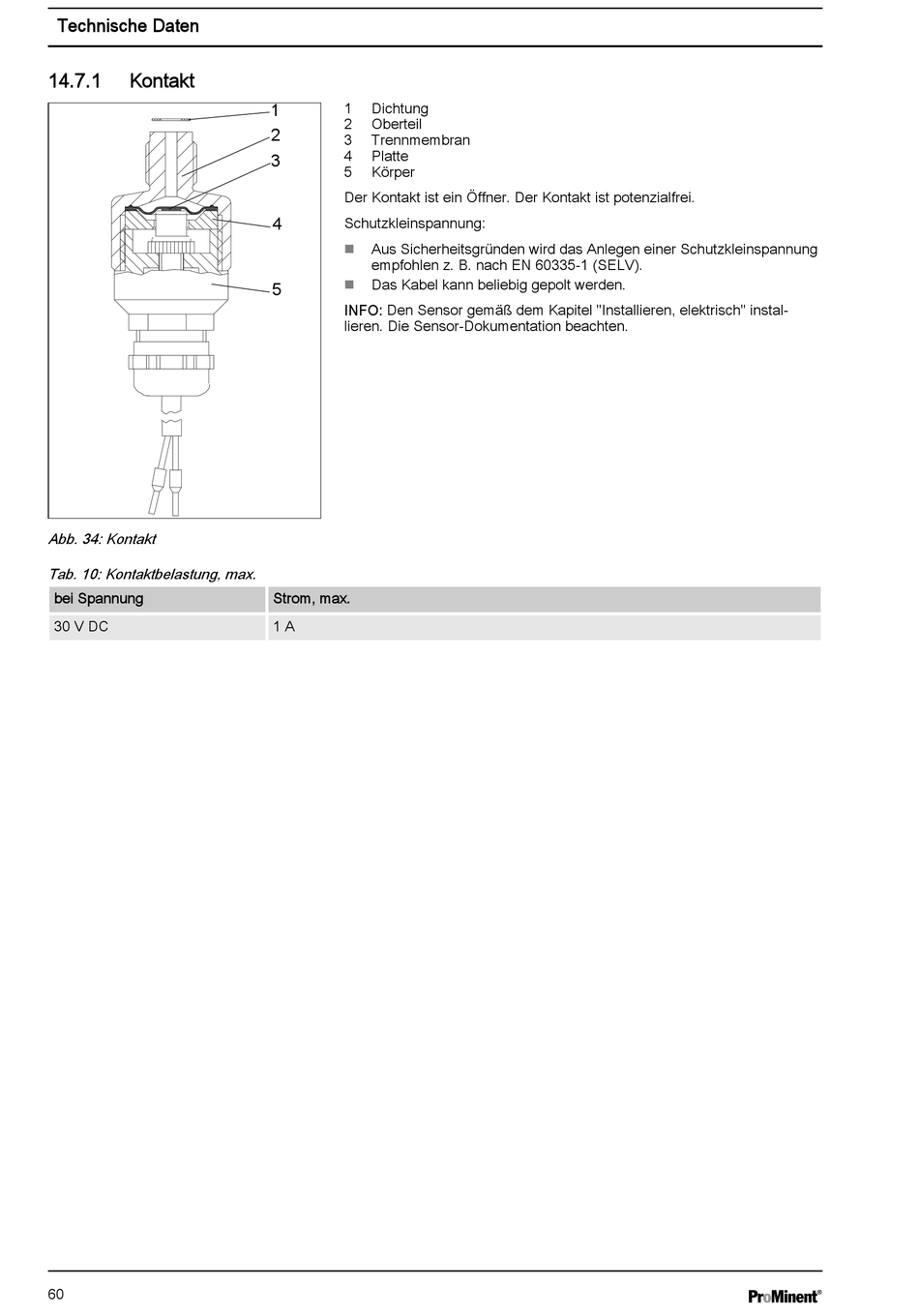

Abb. 34: Kontakt
Tab. 10: Kontaktbelastung, max.
bei Spannung
30 V DC
60
1 Dichtung
1
2 Oberteil
2
3 Trennmembran
4 Platte
3
5 Körper
Der Kontakt ist ein Öffner. Der Kontakt ist potenzialfrei.
Schutzkleinspannung:
4
Aus Sicherheitsgründen wird das Anlegen einer Schutzkleinspannung
n
empfohlen z. B. nach EN 60335-1 (SELV).
Das Kabel kann beliebig gepolt werden.
n
5
INFO: Den Sensor gemäß dem Kapitel "Installieren, elektrisch" instal‐
lieren. Die Sensor-Dokumentation beachten.
Strom, max.
1 A
