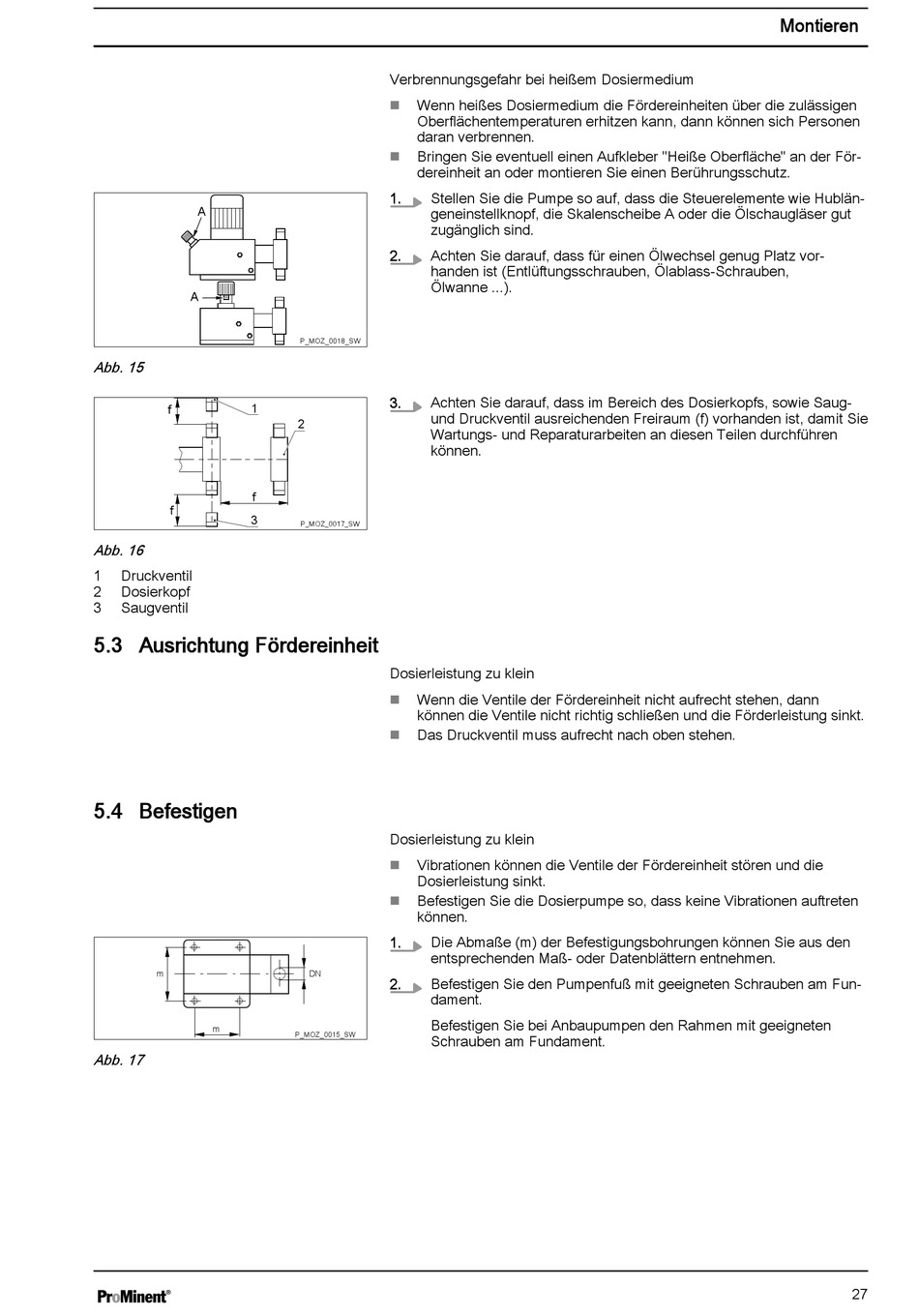

Ausrichtung Fördereinheit; Befestigen - Prominent Evolution E1Sa Betriebsanleitung

A
A
Abb. 15
1
f
f
f
3
Abb. 16
1 Druckventil
2 Dosierkopf
3 Saugventil
5.3 Ausrichtung Fördereinheit

5.4 Befestigen

m
m
Abb. 17
Verbrennungsgefahr bei heißem Dosiermedium
Wenn heißes Dosiermedium die Fördereinheiten über die zulässigen
n
Oberflächentemperaturen erhitzen kann, dann können sich Personen
daran verbrennen.
Bringen Sie eventuell einen Aufkleber "Heiße Oberfläche" an der För‐
n
dereinheit an oder montieren Sie einen Berührungsschutz.
1. Stellen Sie die Pumpe so auf, dass die Steuerelemente wie Hublän‐
geneinstellknopf, die Skalenscheibe A oder die Ölschaugläser gut
zugänglich sind.
2. Achten Sie darauf, dass für einen Ölwechsel genug Platz vor‐
handen ist (Entlüftungsschrauben, Ölablass-Schrauben,
Ölwanne ...).
P_MOZ_0018_SW
3. Achten Sie darauf, dass im Bereich des Dosierkopfs, sowie Saug-
und Druckventil ausreichenden Freiraum (f) vorhanden ist, damit Sie
2
Wartungs- und Reparaturarbeiten an diesen Teilen durchführen
können.
P_MOZ_0017_SW
Dosierleistung zu klein
Wenn die Ventile der Fördereinheit nicht aufrecht stehen, dann
n
können die Ventile nicht richtig schließen und die Förderleistung sinkt.
Das Druckventil muss aufrecht nach oben stehen.
n
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit stören und die
n
Dosierleistung sinkt.
Befestigen Sie die Dosierpumpe so, dass keine Vibrationen auftreten
n
können.
1. Die Abmaße (m) der Befestigungsbohrungen können Sie aus den
entsprechenden Maß- oder Datenblättern entnehmen.
DN
2. Befestigen Sie den Pumpenfuß mit geeigneten Schrauben am Fun‐
dament.
Befestigen Sie bei Anbaupumpen den Rahmen mit geeigneten
P_MOZ_0015_SW Schrauben am Fundament.
Montieren
27
