In Betrieb nehmen

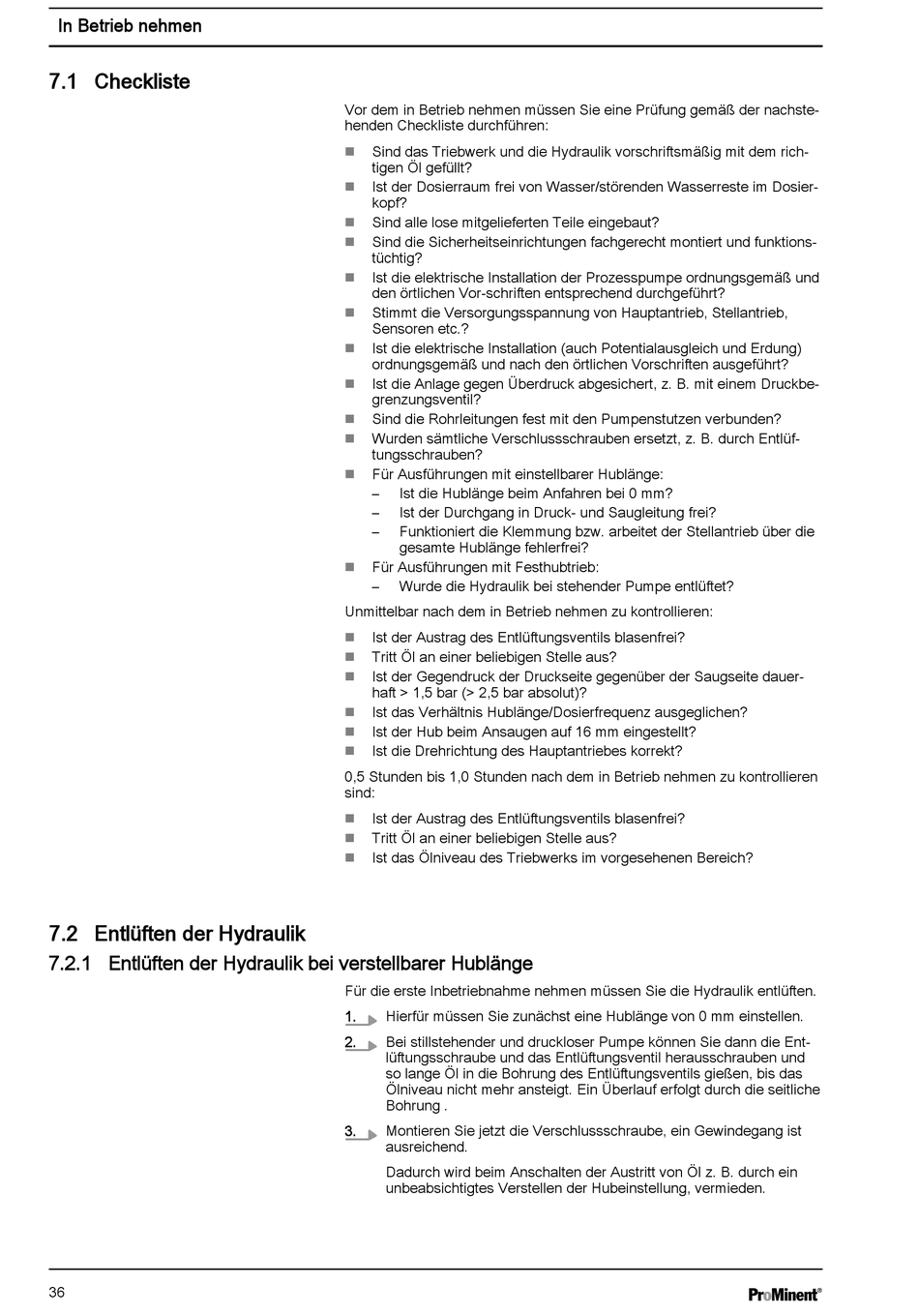

7.1 Checkliste

7.2 Entlüften der Hydraulik
7.2.1 Entlüften der Hydraulik bei verstellbarer Hublänge
36
Vor dem in Betrieb nehmen müssen Sie eine Prüfung gemäß der nachste‐
henden Checkliste durchführen:
Sind das Triebwerk und die Hydraulik vorschriftsmäßig mit dem rich‐
n
tigen Öl gefüllt?
Ist der Dosierraum frei von Wasser/störenden Wasserreste im Dosier‐
n
kopf?
Sind alle lose mitgelieferten Teile eingebaut?
n
Sind die Sicherheitseinrichtungen fachgerecht montiert und funktions‐
n
tüchtig?
Ist die elektrische Installation der Prozesspumpe ordnungsgemäß und
n
den örtlichen Vor-schriften entsprechend durchgeführt?
Stimmt die Versorgungsspannung von Hauptantrieb, Stellantrieb,
n
Sensoren etc.?
Ist die elektrische Installation (auch Potentialausgleich und Erdung)
n
ordnungsgemäß und nach den örtlichen Vorschriften ausgeführt?
Ist die Anlage gegen Überdruck abgesichert, z. B. mit einem Druckbe‐
n
grenzungsventil?
Sind die Rohrleitungen fest mit den Pumpenstutzen verbunden?
n
Wurden sämtliche Verschlussschrauben ersetzt, z. B. durch Entlüf‐
n
tungsschrauben?
Für Ausführungen mit einstellbarer Hublänge:
n
– Ist die Hublänge beim Anfahren bei 0 mm?
– Ist der Durchgang in Druck- und Saugleitung frei?
– Funktioniert die Klemmung bzw. arbeitet der Stellantrieb über die
gesamte Hublänge fehlerfrei?
Für Ausführungen mit Festhubtrieb:
n
– Wurde die Hydraulik bei stehender Pumpe entlüftet?
Unmittelbar nach dem in Betrieb nehmen zu kontrollieren:
Ist der Austrag des Entlüftungsventils blasenfrei?
n
Tritt Öl an einer beliebigen Stelle aus?
n
Ist der Gegendruck der Druckseite gegenüber der Saugseite dauer‐
n
haft > 1,5 bar (> 2,5 bar absolut)?
Ist das Verhältnis Hublänge/Dosierfrequenz ausgeglichen?
n
Ist der Hub beim Ansaugen auf 16 mm eingestellt?
n
Ist die Drehrichtung des Hauptantriebes korrekt?
n
0,5 Stunden bis 1,0 Stunden nach dem in Betrieb nehmen zu kontrollieren
sind:
Ist der Austrag des Entlüftungsventils blasenfrei?
n
Tritt Öl an einer beliebigen Stelle aus?
n
Ist das Ölniveau des Triebwerks im vorgesehenen Bereich?
n
Für die erste Inbetriebnahme nehmen müssen Sie die Hydraulik entlüften.
1. Hierfür müssen Sie zunächst eine Hublänge von 0 mm einstellen.
2. Bei stillstehender und druckloser Pumpe können Sie dann die Ent‐
lüftungsschraube und das Entlüftungsventil herausschrauben und
so lange Öl in die Bohrung des Entlüftungsventils gießen, bis das
Ölniveau nicht mehr ansteigt. Ein Überlauf erfolgt durch die seitliche
Bohrung .
3. Montieren Sie jetzt die Verschlussschraube, ein Gewindegang ist
ausreichend.
Dadurch wird beim Anschalten der Austritt von Öl z. B. durch ein
unbeabsichtigtes Verstellen der Hubeinstellung, vermieden.
