9

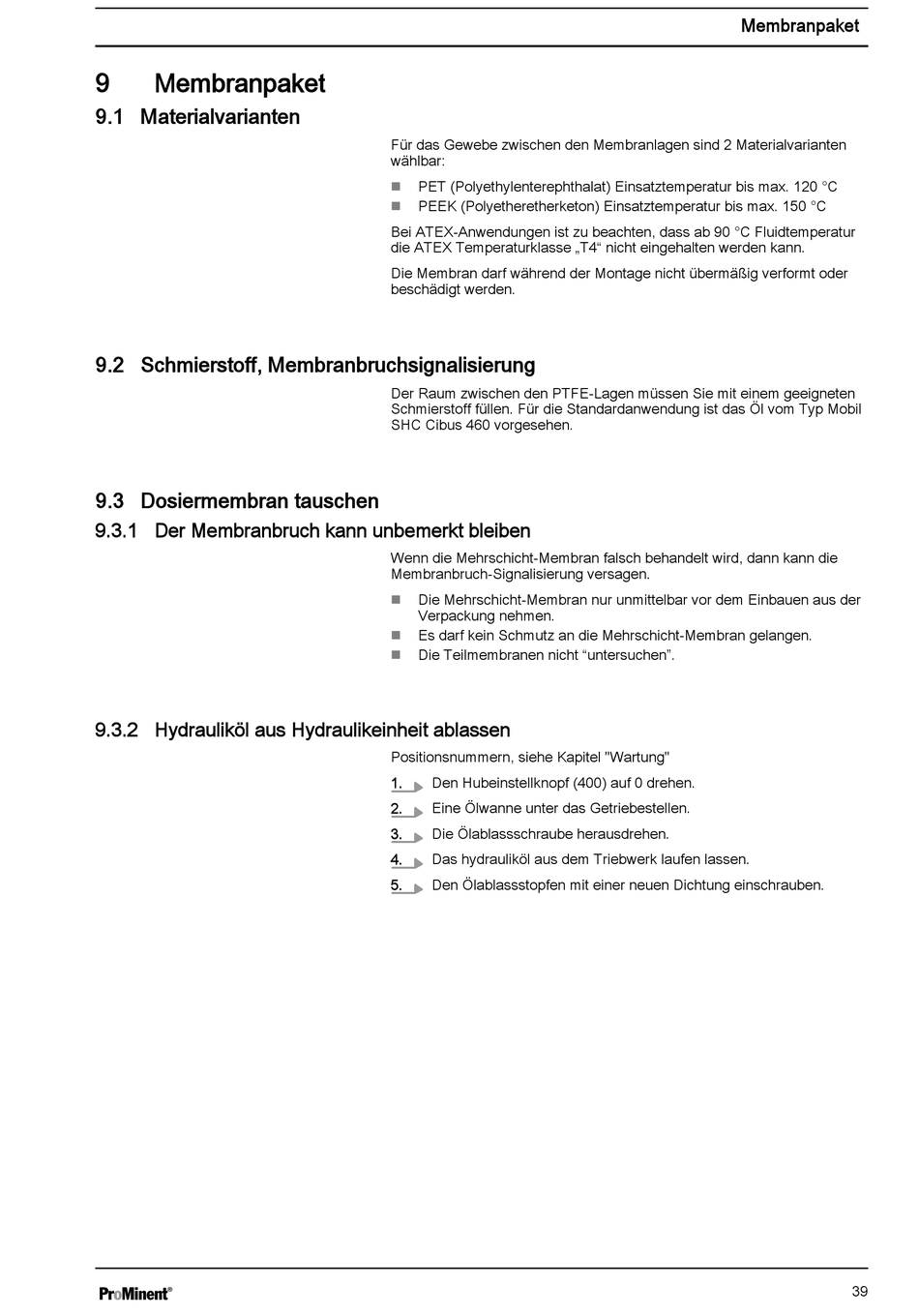

Membranpaket

9.1 Materialvarianten

9.2 Schmierstoff, Membranbruchsignalisierung

9.3 Dosiermembran tauschen

9.3.1 Der Membranbruch kann unbemerkt bleiben

9.3.2 Hydrauliköl aus Hydraulikeinheit ablassen
Für das Gewebe zwischen den Membranlagen sind 2 Materialvarianten
wählbar:
PET (Polyethylenterephthalat) Einsatztemperatur bis max. 120 °C
n
PEEK (Polyetheretherketon) Einsatztemperatur bis max. 150 °C
n
Bei ATEX-Anwendungen ist zu beachten, dass ab 90 °C Fluidtemperatur
die ATEX Temperaturklasse „T4" nicht eingehalten werden kann.
Die Membran darf während der Montage nicht übermäßig verformt oder
beschädigt werden.
Der Raum zwischen den PTFE-Lagen müssen Sie mit einem geeigneten
Schmierstoff füllen. Für die Standardanwendung ist das Öl vom Typ Mobil
SHC Cibus 460 vorgesehen.
Wenn die Mehrschicht-Membran falsch behandelt wird, dann kann die
Membranbruch-Signalisierung versagen.
Die Mehrschicht-Membran nur unmittelbar vor dem Einbauen aus der
n
Verpackung nehmen.
Es darf kein Schmutz an die Mehrschicht-Membran gelangen.
n
Die Teilmembranen nicht "untersuchen".
n
Positionsnummern, siehe Kapitel "Wartung"
1. Den Hubeinstellknopf (400) auf 0 drehen.
2. Eine Ölwanne unter das Getriebestellen.
3. Die Ölablassschraube herausdrehen.
4. Das hydrauliköl aus dem Triebwerk laufen lassen.
5. Den Ölablassstopfen mit einer neuen Dichtung einschrauben.
Membranpaket
39
