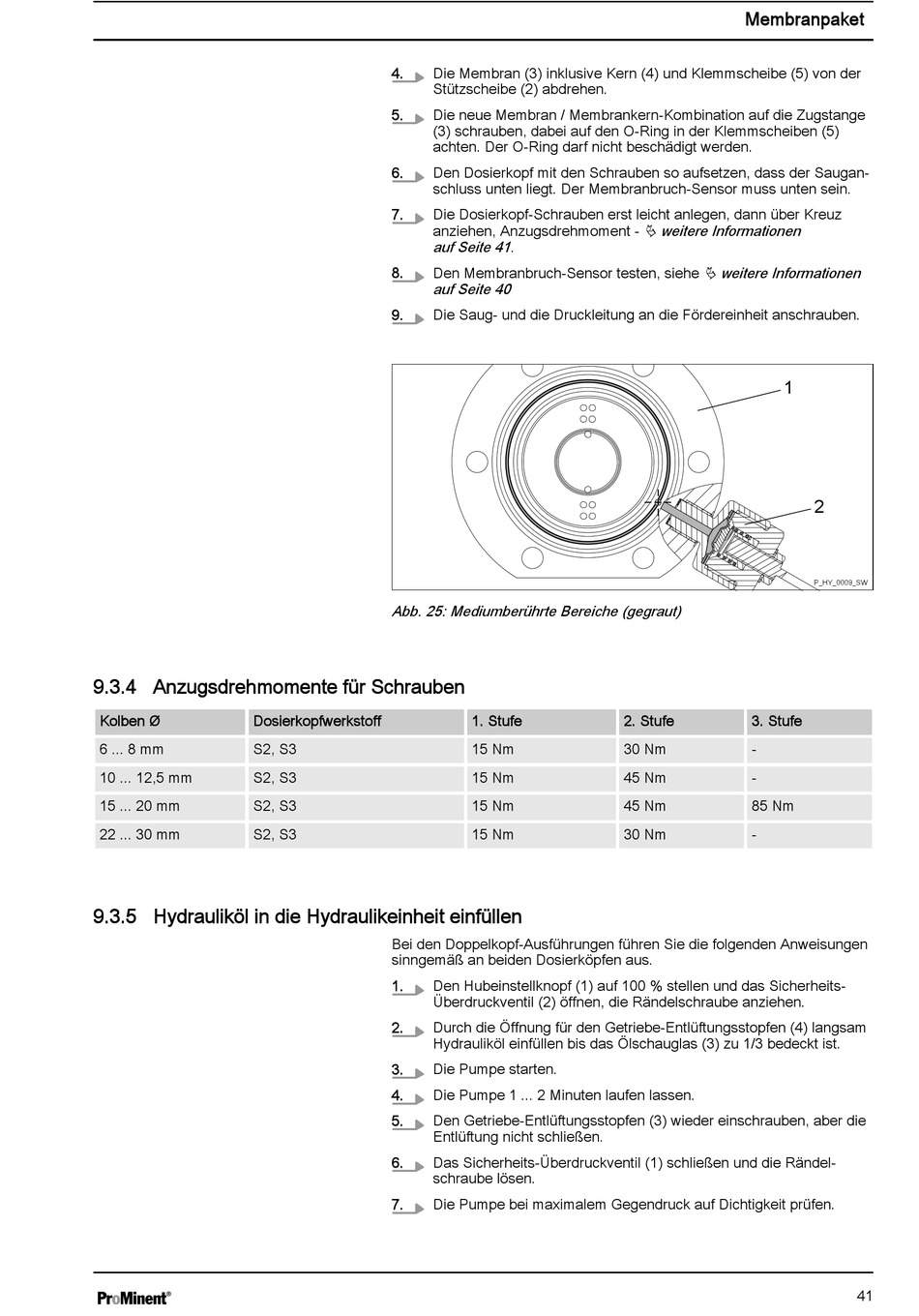

9.3.4 Anzugsdrehmomente für Schrauben
Kolben Ø Dosierkopfwerkstoff
6 ... 8 mm S2, S3
10 ... 12,5 mm S2, S3
15 ... 20 mm S2, S3
22 ... 30 mm S2, S3
9.3.5 Hydrauliköl in die Hydraulikeinheit einfüllen
4. Die Membran (3) inklusive Kern (4) und Klemmscheibe (5) von der
Stützscheibe (2) abdrehen.
5. Die neue Membran / Membrankern-Kombination auf die Zugstange
(3) schrauben, dabei auf den O-Ring in der Klemmscheiben (5)
achten. Der O-Ring darf nicht beschädigt werden.
6. Den Dosierkopf mit den Schrauben so aufsetzen, dass der Saugan‐
schluss unten liegt. Der Membranbruch-Sensor muss unten sein.
7. Die Dosierkopf-Schrauben erst leicht anlegen, dann über Kreuz
anziehen, Anzugsdrehmoment -
auf Seite 41 .
8. Den Membranbruch-Sensor testen, siehe
auf Seite 40
9. Die Saug- und die Druckleitung an die Fördereinheit anschrauben.
Abb. 25: Mediumberührte Bereiche (gegraut)
1. Stufe
15 Nm
15 Nm
15 Nm
15 Nm
Bei den Doppelkopf-Ausführungen führen Sie die folgenden Anweisungen
sinngemäß an beiden Dosierköpfen aus.
1. Den Hubeinstellknopf (1) auf 100 % stellen und das Sicherheits-
Überdruckventil (2) öffnen, die Rändelschraube anziehen.
2. Durch die Öffnung für den Getriebe-Entlüftungsstopfen (4) langsam
Hydrauliköl einfüllen bis das Ölschauglas (3) zu 1/3 bedeckt ist.
3. Die Pumpe starten.
4. Die Pumpe 1 ... 2 Minuten laufen lassen.
5. Den Getriebe-Entlüftungsstopfen (3) wieder einschrauben, aber die
Entlüftung nicht schließen.
6. Das Sicherheits-Überdruckventil (1) schließen und die Rändel‐
schraube lösen.
7. Die Pumpe bei maximalem Gegendruck auf Dichtigkeit prüfen.
Membranpaket
Ä weitere Informationen
Ä weitere Informationen
1
2. Stufe 3. Stufe
30 Nm -
45 Nm -
45 Nm 85 Nm
30 Nm -
2
P_HY_0009_SW
41
