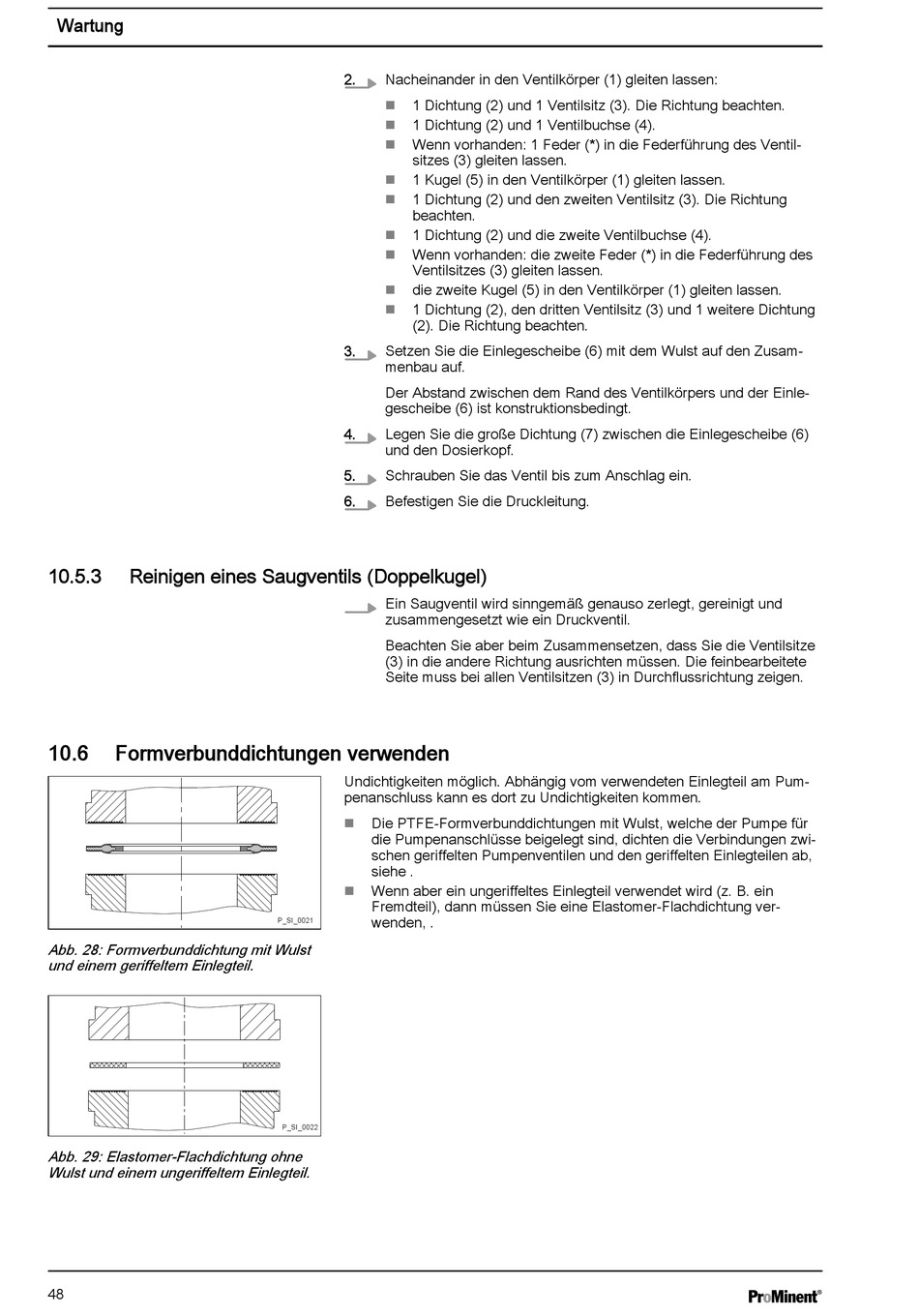

Wartung
10.5.3

Reinigen eines Saugventils (Doppelkugel)

10.6

Formverbunddichtungen verwenden

Abb. 28: Formverbunddichtung mit Wulst
und einem geriffeltem Einlegteil.
Abb. 29: Elastomer-Flachdichtung ohne
Wulst und einem ungeriffeltem Einlegteil.
48
2. Nacheinander in den Ventilkörper (1) gleiten lassen:
1 Dichtung (2) und 1 Ventilsitz (3). Die Richtung beachten.
n
1 Dichtung (2) und 1 Ventilbuchse (4).
n
Wenn vorhanden: 1 Feder (*) in die Federführung des Ventil‐
n
sitzes (3) gleiten lassen.
1 Kugel (5) in den Ventilkörper (1) gleiten lassen.
n
1 Dichtung (2) und den zweiten Ventilsitz (3). Die Richtung
n
beachten.
1 Dichtung (2) und die zweite Ventilbuchse (4).
n
Wenn vorhanden: die zweite Feder (*) in die Federführung des
n
Ventilsitzes (3) gleiten lassen.
die zweite Kugel (5) in den Ventilkörper (1) gleiten lassen.
n
1 Dichtung (2), den dritten Ventilsitz (3) und 1 weitere Dichtung
n
(2). Die Richtung beachten.
3. Setzen Sie die Einlegescheibe (6) mit dem Wulst auf den Zusam‐
menbau auf.
Der Abstand zwischen dem Rand des Ventilkörpers und der Einle‐
gescheibe (6) ist konstruktionsbedingt.
4. Legen Sie die große Dichtung (7) zwischen die Einlegescheibe (6)
und den Dosierkopf.
5. Schrauben Sie das Ventil bis zum Anschlag ein.
6. Befestigen Sie die Druckleitung.
Ein Saugventil wird sinngemäß genauso zerlegt, gereinigt und
zusammengesetzt wie ein Druckventil.
Beachten Sie aber beim Zusammensetzen, dass Sie die Ventilsitze
(3) in die andere Richtung ausrichten müssen. Die feinbearbeitete
Seite muss bei allen Ventilsitzen (3) in Durchflussrichtung zeigen.
Undichtigkeiten möglich. Abhängig vom verwendeten Einlegteil am Pum‐
penanschluss kann es dort zu Undichtigkeiten kommen.
Die PTFE-Formverbunddichtungen mit Wulst, welche der Pumpe für
n
die Pumpenanschlüsse beigelegt sind, dichten die Verbindungen zwi‐
schen geriffelten Pumpenventilen und den geriffelten Einlegteilen ab,
siehe .
Wenn aber ein ungeriffeltes Einlegteil verwendet wird (z. B. ein
n
Fremdteil), dann müssen Sie eine Elastomer-Flachdichtung ver‐
wenden, .
P_SI_0021
P_SI_0022
