10.5

Ventile reinigen

10.5.1

Reinigen eines Druckventils (Doppelkugel)

Druckventil zerlegen
10.5.2

Druckventil zusammensetzen

Für die Reinigung des Dosierraums sind folgende Bedingungen vorge‐
geben:
Maximaler Druck 2 bar,
n
Maximale Temperatur des Reinigungsmittels 120 °C,
n
Die maximale Dauer bei Reinigung mit 120 °C beträgt 15 Minuten.
n
Reinigen Sie die Druck- und die Saugventile nur nacheinander, da die
Ventile sich nicht anhand von Pfeilmarkierungen unterscheiden lassen.
Zur Orientierung: Falls Sie eine schon demontierte Fördereinheit vor sich
haben - das Saugventil ist auf der Seite des Membranüberwachungs-
Sensor.
1. Lösen Sie die Druckleitung.
2. Schrauben Sie das Druckventil aus dem Dosierkopf heraus und
spülen Sie das Druckventil.
3. Nehmen Sie die restlichen Teile aus dem Dosierkopf heraus.
4. Entfernen Sie die Teile aus dem Ventilkörper (1), soweit möglich.
5. Fahren Sie mit einem Innensechskant-Schlüssel durch das Loch
des Ventilkörpers (1) und drücken Sie die restlichen Teile aus dem
Ventilkörper heraus.
6. Die letzte Dichtung (2) und den letzten Kugelsitz (3) entfernen Sie
mit einem kleinen Schraubendreher aus dem Ventilkörper (1).
7. Spülen und reinigen Sie alle Teile.
8. Wechseln Sie alle verschlissenen Teile und die Dichtungen aus.
1 2 3 4

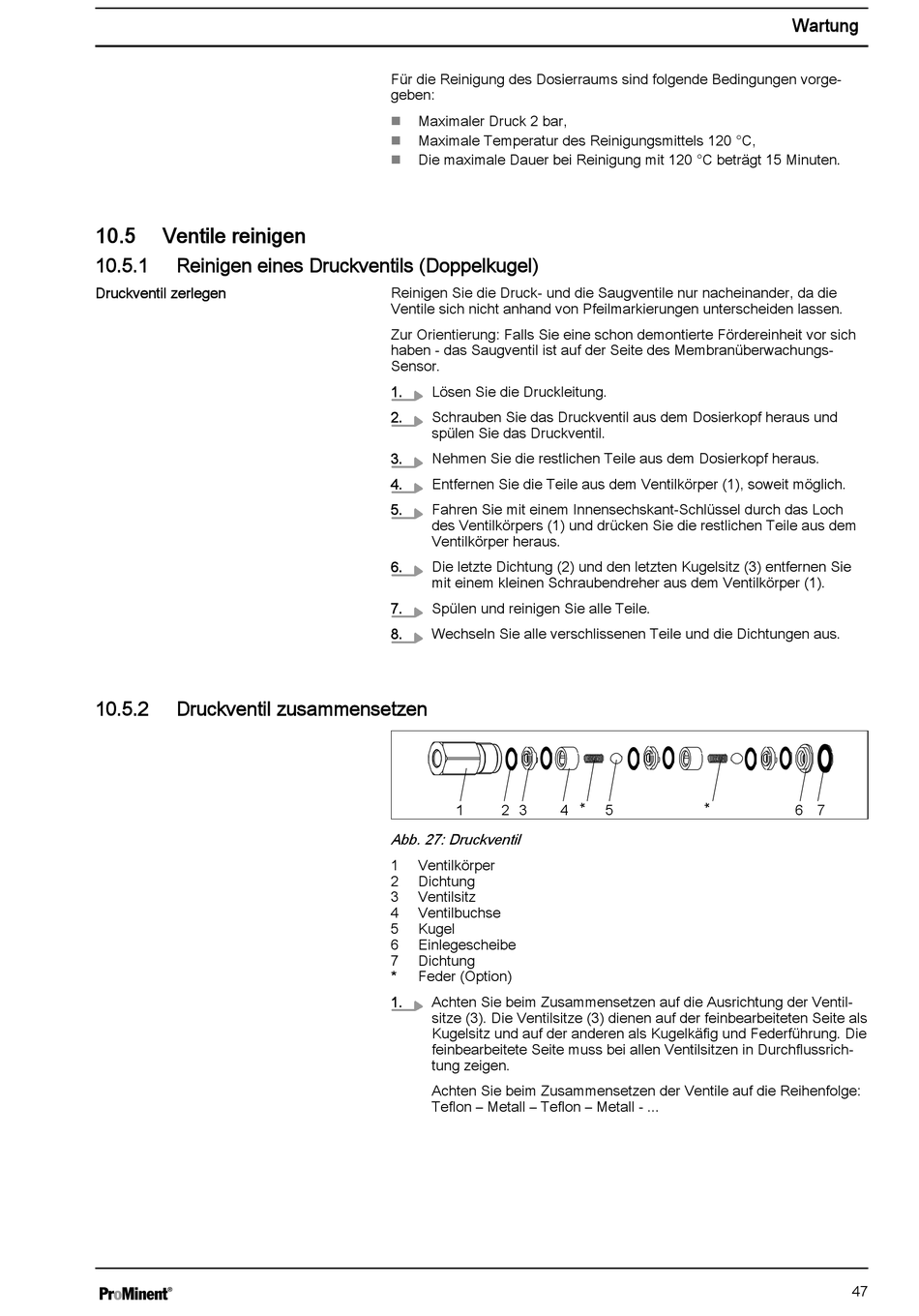

Abb. 27: Druckventil
1 Ventilkörper
2 Dichtung
3 Ventilsitz
4 Ventilbuchse
5 Kugel
6 Einlegescheibe
7 Dichtung
* Feder (Option)
1. Achten Sie beim Zusammensetzen auf die Ausrichtung der Ventil‐
sitze (3). Die Ventilsitze (3) dienen auf der feinbearbeiteten Seite als
Kugelsitz und auf der anderen als Kugelkäfig und Federführung. Die
feinbearbeitete Seite muss bei allen Ventilsitzen in Durchflussrich‐
tung zeigen.
Achten Sie beim Zusammensetzen der Ventile auf die Reihenfolge:
Teflon – Metall – Teflon – Metall - ...
5
Wartung
6 7
